线圈的自感与电感量

线圈的自感与电感量

电感元件一般是由导线(大多为带绝缘层的导线)绕成空，心线圈或带铁心(磁心)的线圈而制成的，所以又把电感元件称为电感线圈.简称为线圈。任何线圈有电流通过时.线圈的周围就会产生磁场。当线圈中流过的是直流电流时，其周围只呈现固定的磁力线，不随时间而变化，如图5-1 所示。

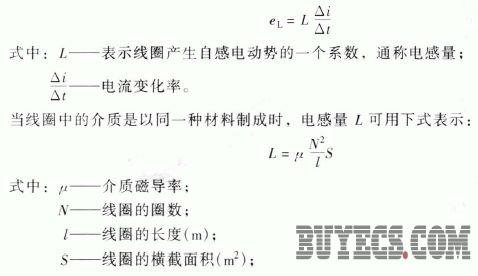

当线圈中通过交流电流时，其周围则会出现随时间而变化的磁力线。根据电磁定律可知，变化的磁力线在线圈两端产生感应电动势。这种感应电动势是由线圈中电流引起的，即所谓的自感应作用，叫做自感。自感电动势的大小可由下式表示，即

L-------电感量(H)。

由上式可以看出.电感量只是一个与线圈的圈数、大小、形状和介质有关的一个参量，而与外加电流无关。

电感量L 最基本的单位是"亨利"用字母"H" 表示。1亨利电感就是在1秒钟内电流平均变化1安时，在电路内感应出l 伏自感应电动势的电感量值。比亨利小的单位有毫亨(mH) 和微亨(μH) .其相互换算的关系是:

1亨(H)=1000毫亨(mH) = 1000000 微亨(μH)
