滤波器

什么是滤波器

在无线电通信、非电量及微弱信号检测、电视接收机、自动控制等电路中，所能接收到的信号通常都是很微弱的，且其中还混杂有无用或有害的信号，这对电路的正常工作将会造成影响。为了消除这种影响，就需要用滤波器，使有用信号频率能比较顺利地通过，而将无用及有害的信号滤掉，或让它们受到较大的衰减。用电感器和电容器所组成的滤波器属无源滤波器，具有成本低、电路简单的特点按工作频率的范围.可分为低通滤波器、高通滤波器及带温滤波器。低通滤波器只有低频信号能通过而高频信号不能通过;高通滤波器只有高频信号能通过而低频信号不能通过;带通滤波器只有某一个通频带范围内的信号能通过，而在此之外的其他频率的信号不能通过。

1. LP 型低通滤波器

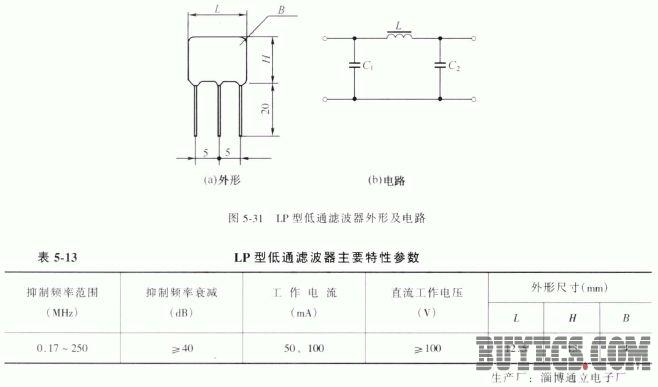

LP 型低通滤波器的外形及电路如图5-31 所示.其主要特性参数见表5-13 。

2. HP 型高通滤泼器

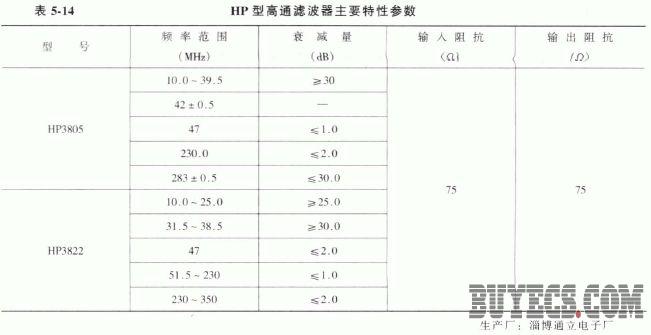

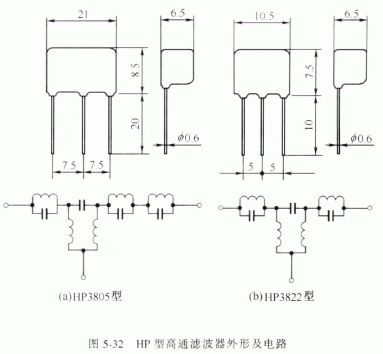

HP 型高通滤披器的外形及电路如图5-32 所示，其主要特性参数见表平14 。

3. BP 型带通滤波器

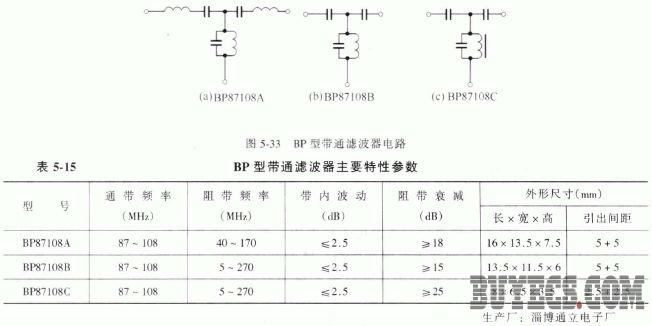

BP 型带通滤波器的电路如图5-33 所示，其主要特性见表5-15 。
