电阻、电感、电容元件的识别与应用

1．6．1电阻元件的识别与应用

1．电阻元件的识别

(1)电阻的分类、特点及用途 电阻的种类较多，按制作的材料不同，可分为绕线电阻和非绕线电阻两大类。非绕线电阻因制造材料的不同，有碳膜电阻、金属膜电阻、金属氧化膜电阻、实心碳质电阻等。另外还有一类特殊用途的电阻，如热敏电阻、压敏电阻等。

热敏电阻的阻值是随着环境和电路工作温度变化而改变的。它有两种类型，一种是随着温度增加而阻值增加的正温度系数热敏电阻；另一种是随着温度增加而阻值减小的负温度系数热敏电阻。在电信设备和其它设备中作正或负温度补偿，或作测量和调节温度之用。

压敏电阻在各种自动化技术和保护电路的交直流及脉冲电路中，作过压保护、稳压、调幅、非线性补偿之用。特别是对各种电感性电路的熄灭火花和过压保护有良好作用。

常用的电阻元件的外形、特点与应用如表1．1所示

表1．1 常用电阻元件的外形、特点与应用

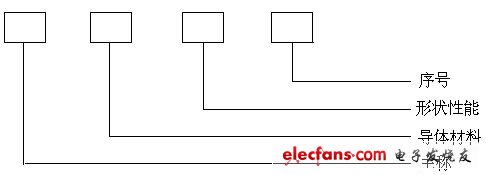

(2)电阻的类别和型号 随着电子工业的迅速发展，电阻的种类也越来越多，为了区别电阻的类别，在电阻上可用字母符号来标明，如图1．43所示。

电阻类别的字母符号标志说明见表1．2，如“RT”表示碳膜电阻；“RJJ”表示精密金属膜电阻。

表1．2 电阻的类别和型号标志

(3)电阻的主要参数 电阻的主要参数是指电阻标称阻值、误差和额定功率。前者是指电阻元件外表面上标注的电阻值（热敏电阻则指25⁰C时的阻值）；后者是指电阻元件在直流或交流电路中，在一定大气压力和产品标准中规定的温度下（-55~125⁰C不等），长期连续工作所允许承受的最大功率。在实际应用中，根据电路图的要求选用电阻时，必须了解电阻的主要参数。

1）标称阻值和误差 使用电阻，首先要考虑的是它的阻值是多少。为了满足不同的需要，必须生产出各种不同大小阻值的电阻。但是，决不可能也没有必要做到要什么阻值的电阻就有什么样的成品电阻。

为了便于大量生产，同时也让使用者在一定的允许误差范围内选用电阻，国家规定出一系列的阻值做为产品的标准，这一系列阻值就叫做电阻的标称阻值。另外，电阻的实际阻值也不可能做到与它的标称阻值完全一样，两者之间总存在一些偏差。最大允许偏差值除以该电阻的标称值所得的百分数就叫做电阻的误差。对于误差，国家也规定出一个系列。普通电阻的误差有±5％，±10％，±20％三种，在标志上分别以I，Ⅱ和Ⅲ表示。例如一只电阻上印有“47kⅡ”的字样，我们就知道它是一只标称阻值为47千欧，最大误差不超过±10％的电阻。误差为±2％，±1％，±0.5％……的电阻称为精密电阻。

2）电阻的额定功率 当电流通过电阻时，电阻因消耗功率而发热。如果电阻发热的功率大于它所能承受的功率，电阻就会烧坏。所以电阻发热而消耗的功率不得超过某一数值。这个不致于将电阻烧坏的最大功率值就称为电阻的额定功率。

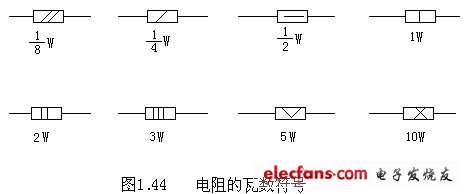

与电阻元件的标称阻值一样，电阻的额定功率也有标称值，通常有1/8、1/4、1/2、1、2、3、5、10、20瓦等。“瓦’’宇在电路中用字母“W”表示。图1．44画出了不同瓦数的电阻符号。

当有的电阻上没有瓦数标志时，我们就要根据电阻体积大小来判断，常用的碳膜电阻与金属膜电阻，它们的额定功率和体积大小的关系见表1．3。

表1．3 碳膜电阻和金属膜电阻外形尺寸与额定功率的关系

(4)电阻的规格标注方法 电阻的类别、标称阻值及误差、额定功率一般都标注在电阻元件的外表面上，目前常用的标注方法有两种：

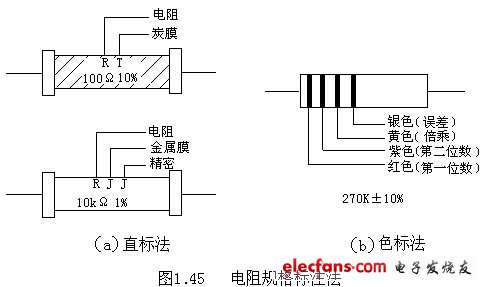

1）直标法 直标法是将电阻的类别及主要技术参数直接标注在它的表面上，如图1．45(a)所示。有的国家或厂家用一些文字符号标明单位，例如3.3kΩ标为3k3，这样可以避免因小数点面积小，不易看清的缺点。

2）色标法 色标法是将电阻的类别及主要技术参数用颜色(色环或色点)标注在它的表面上，如图1．45(b)所示。碳质电阻和一些小碳膜电阻的阻值和误差,一般用色环来表示(个别电阻也有用色点表示的)。

色标法是在电阻元件的一端上画有三道或四道色环(图)，紧靠电阻端的为第一色环，其余依次为第二、三、四色环。第一道色环表示阻值第一位数字，第二道色环表示阻值第二位数字，第三道色环表示阻值倍率的数字，第四道色环表示阻值的允许误差。

色环所代表数及数字意义见表1．4。例如有一只电阻有四个色环颜色依次为：红，紫，黄，银。这个电阻的阻值为270000Ω，误差为±10％（即270K±10％）；另有一只电阻标有棕，绿，黑三道色环，显然其阻值为15Ω，误差为±20％（即15Ω±20％）；还有一只电阻的四个色环颜色依次为：绿，棕，金，金，其阻值为5.1Ω，误差为±10％（即5.1Ω±10％）。

用色点表示的电阻，其识别方法与色环表示法相同，这里不再重复。

表1．4 色环所代表的数及数字意义

顺便指出，目前市售电阻元件中，碳膜电阻器的外层漆皮多呈绿色和蓝灰色，也有的为米黄色；金属膜电阻呈深红色，绕线电阻则呈黑色。
