纸介电容器的结构与特点

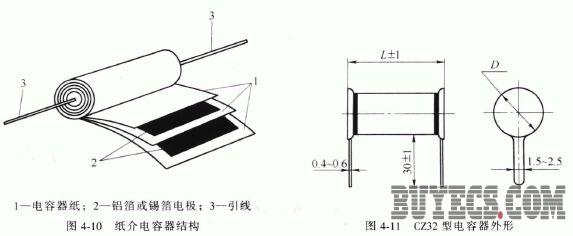

纸介电容器用特制的电容器纸作为介质，铝箔或锡箔作为电极并卷绕成圆柱形，然后接出引线，再经过漫渍处理，用外壳封装或环氧树脂灌封而成。它的结构如图4-10 所示。
纸介电容器具有以下特点:
①由于介质厚度小(一般仅为6 - 20μm) ，而且电容器纸有较高的抗拉强度，故可卷绕成容量大、体积小的电容器，电容量可达1- 20μF 。
②电容量范围宽，工作电压高。
③化学稳定性和热稳定性差，容易老化。
④介质损耗大。
⑤工作温度一般在85℃ - 100'℃以下。
⑥吸湿性大，需要密封，不适合在高频电路中工作。
⑦工艺简单，生产成本低。
纸介电容器可广泛用于直流及低频电路中。
