疯狂技术男DIY了一个辉光时钟

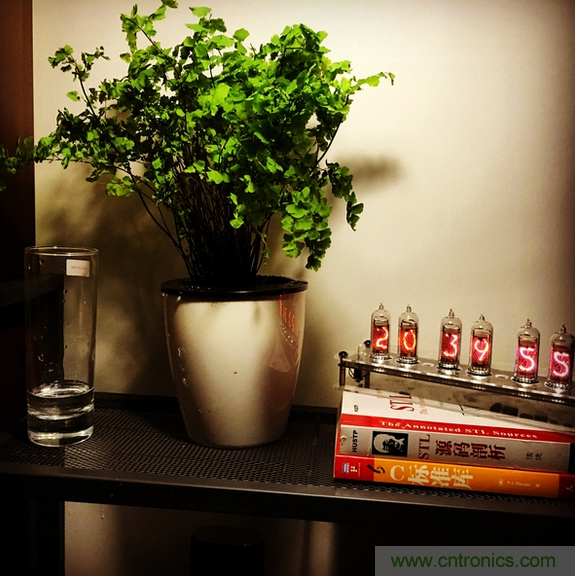

辉光管时钟的V1.0跟V2.0的硬件均为另一个基友 @karuka精心制作。（你怎么这么多基友跟基友一起制作的辉光时钟，在想要不要征求他意见然后开源呢？干死某垄断了淘宝辉光管时钟成品的卖家，好意思卖那么贵？觉得自己做的很好看吗？先上两张成品图。

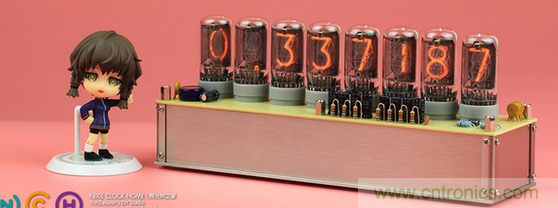

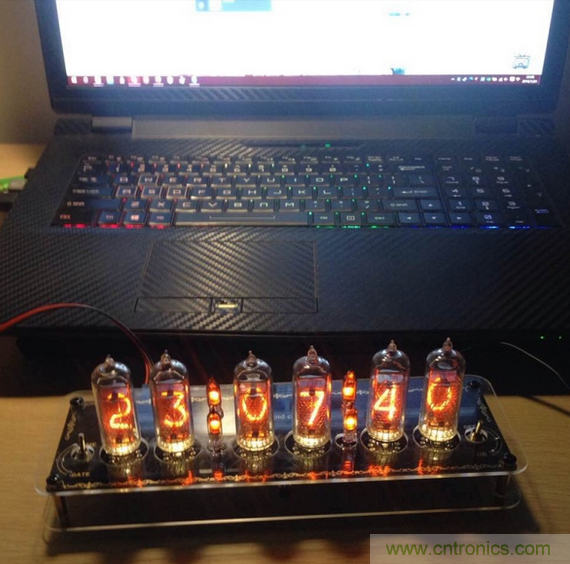

这是基友在哈尔滨制作的他的辉光管时钟，比我多了几个冒号，我嫌太挤了就没有加：

言归正传，看了一下回答，基本上都是属于手工艺要求比较高或者很难复现的东西（这难道要怪我艺术细胞几近没有吗？冷漠脸），作为一个工科狗，当然不喜欢不可复制的成功，半年前工作不顺利感情不顺利，就和还在哈尔滨上研究生的基友一起合作做了个高端版本的辉光管时钟，他负责电路板绘制，我负责软件编写，制作完成之后原理图PCB、BOM材料表、源代码留存，觉得只要不是智障应该都可以照方抓药做出来效果一模一样的成品放在家里。　

辉光管又被有些人称为荧光数码管，普遍被用来进行数字显示，最近影视作品里出现的频率还是比较高的：　　

明日世界：　

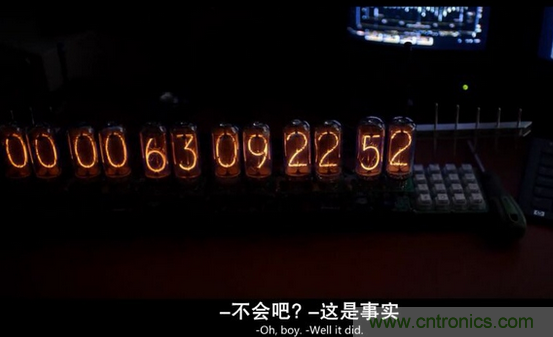

命运石之门：

玻璃管中包括一个金属丝网制成的阳极和多个阴极。大部分数码管阴极的形状为数字。管中充以低压气体，通常大部分为氖加上一些汞和／或氩。给某一个阴极充电，数码管就会发出颜色光，视乎管内的气体而定，一般都是橙色或绿色。　　

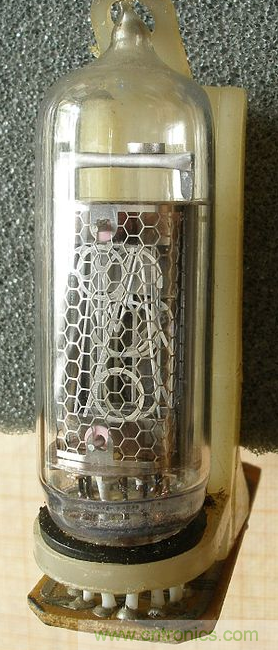

下面这张图就是一只完好的辉光管：

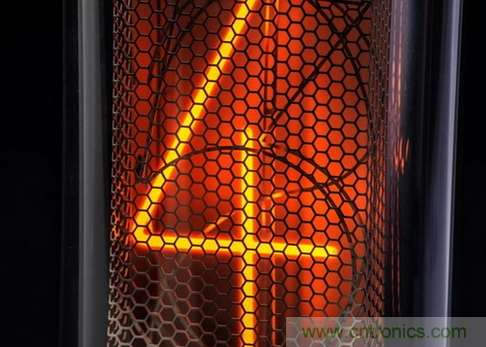

这是一只德国DIY达人Dalibor Farny制作的辉光管，可以比较清晰的看出辉光管内部灯丝点燃后的光芒：

越写越不想写了，感觉就跟平时做完工作根本懒得写备注或者笔记一样的（事情就是这样的啊这么简单连我这种智障都会做还有什么好说的）。　　

辉光管是靠较高电压（170V）直流电驱动灯丝发光来显示工作的，而这种灯丝点燃的时候是温暖的橘红色，周围环绕有淡淡的淡蓝色光芒，很适合单身狗晚上失眠的时候盯着发呆。　　

跟基友设计完辉光时钟的要点之后他就开始画板子了，调试过程还是挺有意思的，直接在覆铜板上用油笔画出来然后腐蚀原型验证板，图这里就不放了，手机换了，微信聊天记录没有转移到新手机上，如果看得人多了我再找他要然后补上。　　

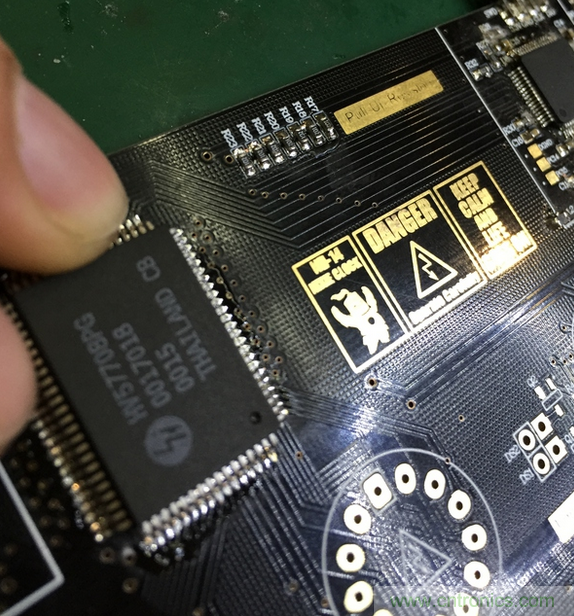

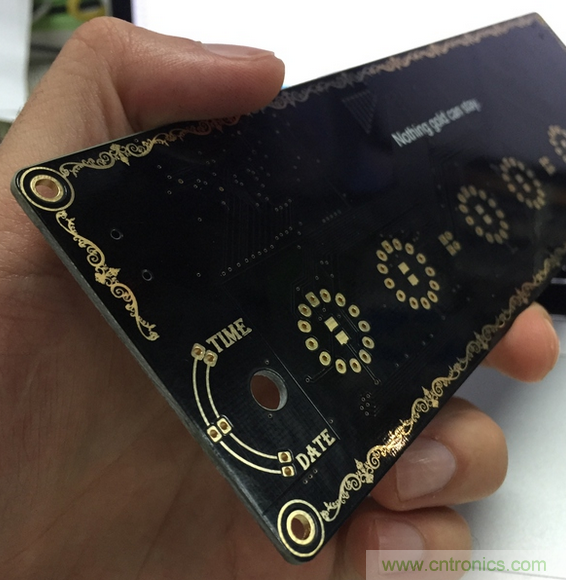

最后发PCB给深圳嘉立创制板（嘉立创还需要别人给打广告？），用的是黑色沉金工艺，制作出来的成品板是这样的：

忽略中间那个白字的字体。。用的字体嘉立创没有，出来给的是宋体的英文，瞎了狗眼。　　

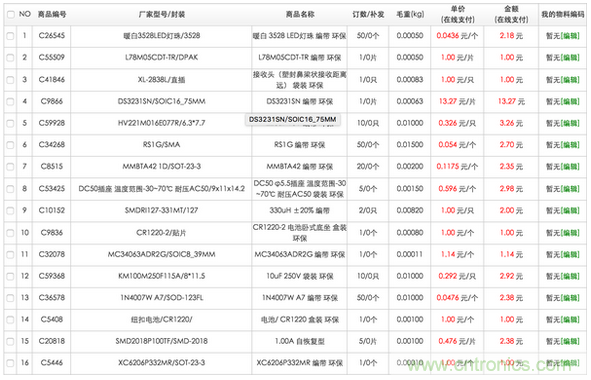

而且选嘉立创是因为所有的电子配件基本都可以在他家一次性买完了。　　

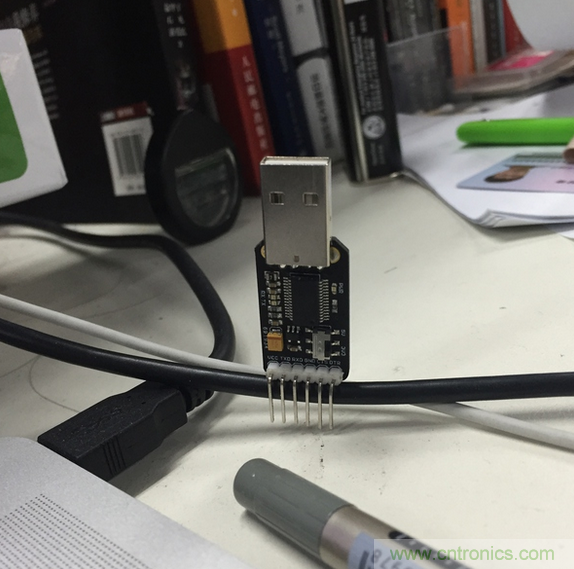

主控用的是STM32，辉光管引脚很多，一个一个控制太浪费IO口就用的串转并芯片HV57708PG，时钟芯片用的是DS3231SN。硬件基友在哈尔滨调试，软件我在成都出差的时候趴宾馆调试，联合调试完全就是一场灾难，靠着微信跟照片来猜bug的原因hhhhh。讲开了又是另一段故事了，但是没人在乎对不对，反正大家都是不在乎过程只在乎结果：）　

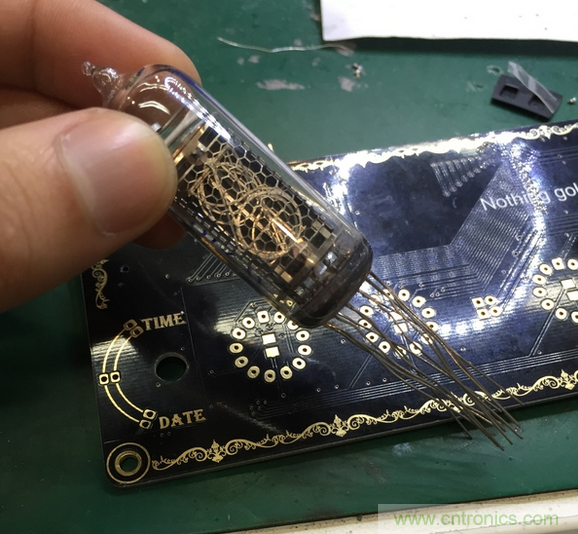

辉光管用的是前苏联的IN-14，淘宝一搜就有，担心有坏管所以买了七个：

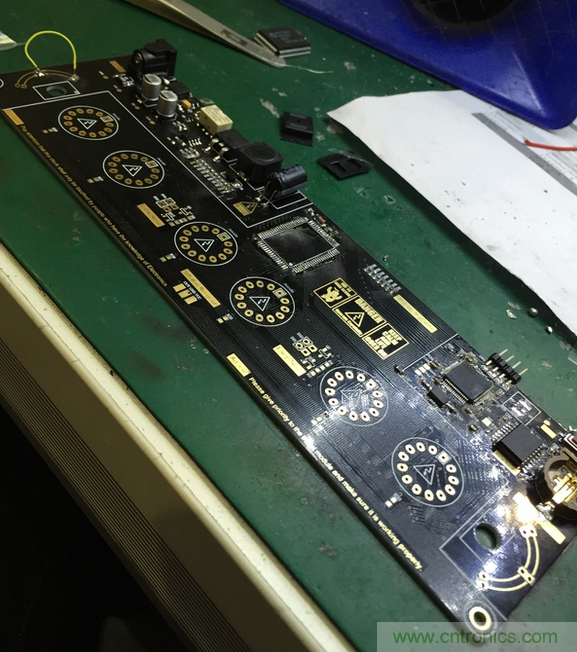

剩下的事情就是纯粹没有技术含量的焊接工作了：

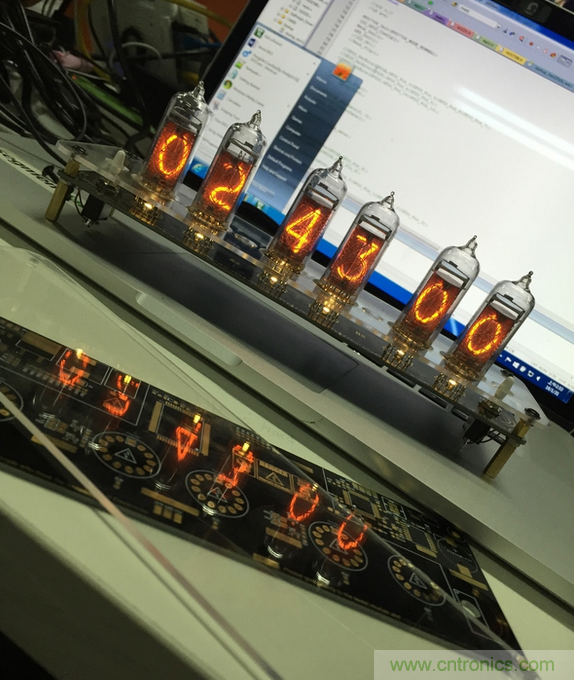

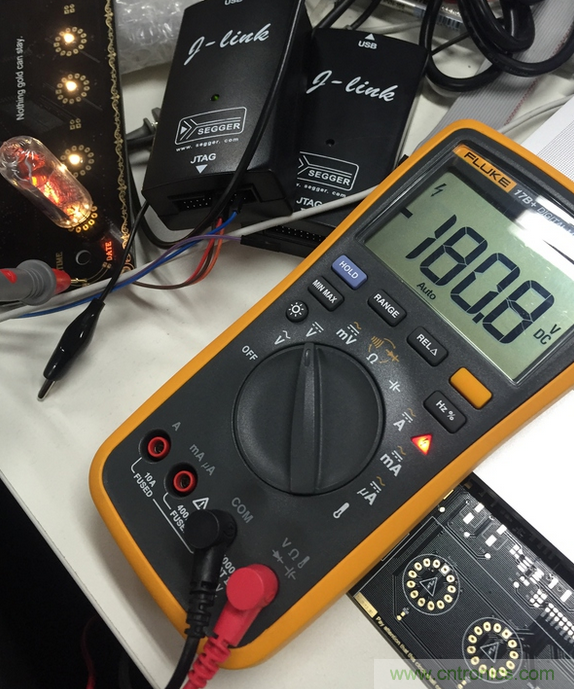

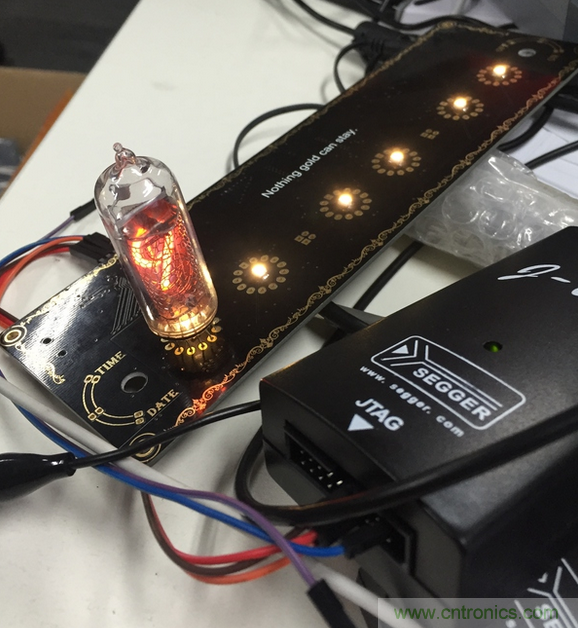

底层器件焊完就是一个个焊接辉光管测试，看看有没有哪个数字是不亮的，顺便测试一下电压：

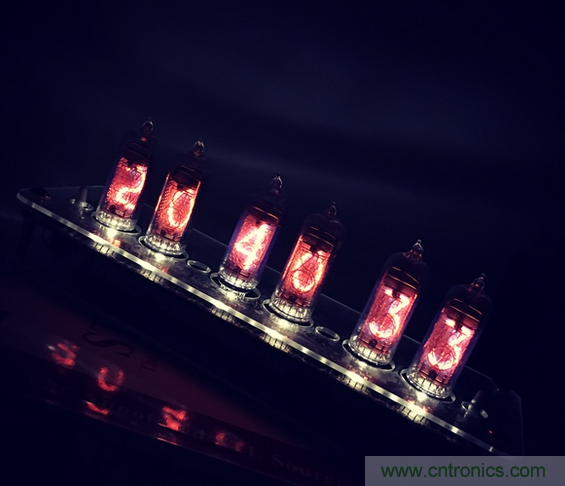

六个焊接完，下载进程序，voila

其实呢，做辉光管是我大二的时候就跟实验室的朋友一起搞着完了，那时候穷，还在用南京产的10块钱一只的管子，直接腐蚀铜板，飞线跳来跳去，没有做boost升压，就用实验室伙伴的超级大超级沉的变压器来手动升压，那个电源有两个跟二踢脚大似的电容，每次用完都要短接放电，防止有人不小心碰到触电，就套上宽大的系服，拿着钳子跟基友一人一次去，电容短接会炸响的，有一次电压太高了，桌子都被炸黑了哈哈哈哈哈哈哈。　　

我好怀念那个时间啊。没有照片，只有回忆。　　

和一帮志同道合的人在一起，做东西什么都不为，就为了高兴。　　

大四毕业的时候，做了个第二个版本的辉光管时钟，本来是想送人的，后来一直没有给她，这又是另一段故事了，不讲也罢，我这种狗想说什么话最后都会变成只有一个哦字。　　

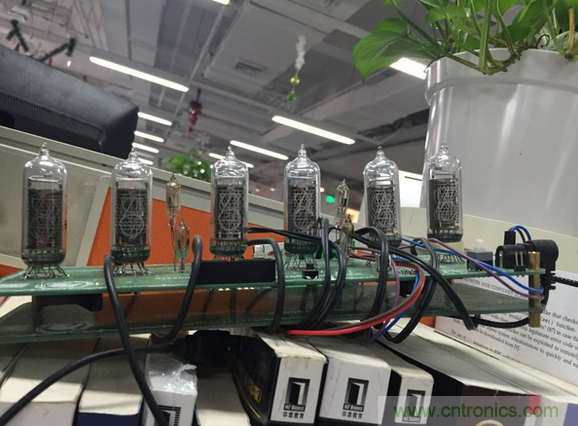

辉光管时钟V2.0

辉光管时钟V2.0和V3.0的合照：

我呢，翻过去的照片的时候，划过的大概都是某个人的痕迹，嘛，嘴硬，不承认很喜欢你。

文字来自39度。
