LED触摸控制器和电源部件大拆解
现在我家里的大多数照明灯具都采用了LED，其中大部分使用各种形状和尺寸的白炽灯替代品。不过少数几个灯使用了纯LED设计——特别是白色灯和RGB灯条。这些灯都需要供电及可选的控制器。
请继续往下读，我会举几个直接从中国经销商处买灯具作为例子。
案例1：我们的新餐厅墙上有5个壁灯。乍看之下它们都没问题，但实际上显得有点蹩脚。我很想用更好的灯换掉它们，但真的一直没找到合适的。另外，也没有合理的方式给这些灯增加一个总开关，因此每个灯需要自己的开关，这确实也缩小了选择的范围。
我决定尝试搭建一些面向未来的东西：一个白色的有机玻璃板，后面放LED灯条，并通过触摸实现亮度的控制。我的计划是从无到有做一个基于微控制器的触摸控制器，但在发现市场上的LED触摸控制器售价不到20美元后我忍不住走了捷径。
当我第一次构思我的设计时，我想象的是交替显示冷白和暖白的LED灯条，并且能够在冷暖之间实现渐变，但我很快否定了冷白灯条的使用(谁想在餐厅中使用冷白光源呢？)。

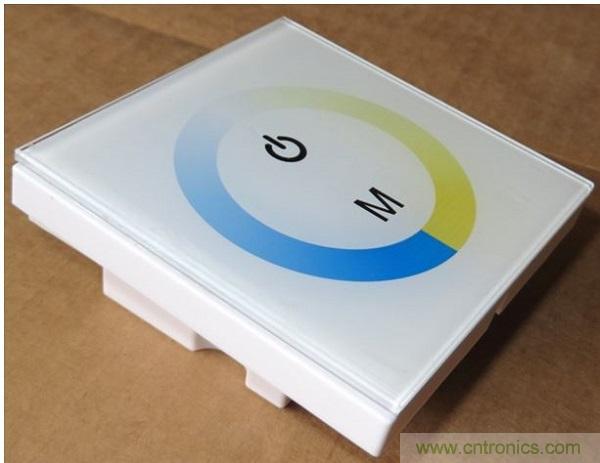

当我在各种类型的单通道和RGB型号中寻找触摸调光器产品时，很确定地选择了一个能在冷白和暖白之间渐变的产品。它的成本不超过一个单通道的产品。我还没有试用，但我敢肯定在这两个范围内没有重叠。如果我真的做了一个双通道的设计，我就想要能够让两者完全同时点亮。
触摸面板PCB的背面。我没认出这个IC，封装上写的“W1C801SPI”也搜索不到任何信息。
主板的微控制器或ASIC已经被弄模糊了，但通过少量的走线能识别出其基本身份(也许是一个PIC)。
我对U4这个5V 1A的转换开关感到非常惊讶。可以肯定的是，一个7805就能完全满足目前的要求！否则如果蜂鸣器太烦人，我一定会拿电烙铁熔下来。
为了使我的有机玻璃触摸器设计能够正常工作，我还需要一个电源。下面是我花4美元换来的东西：
12V、1.5A电源，买来时是带塑料外壳的。
各位电源专家读者们：你觉得如何？没有什么突出优点，因为对我来说太糟糕了，虽然输入电容只有400V——对于240V输入来说降额不多。我认为450V器件更常用(12V输出电容最适合25V电源使用)。

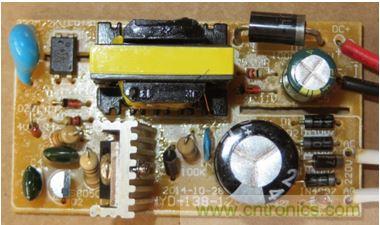

电源的焊接面。
根据一些电路走线，我猜这是一款简单的反激设计。事实上，上面根本没有明显的控制芯片，除非它伪装为晶体管或光耦。功率晶体管Q1的门级连接到Q2和IC1。
案例2：我的浴缸需要照明。RGB照明最好。为什么？我不知道。我猜是因为我能做到(音视频架可能需要同样的处理)。

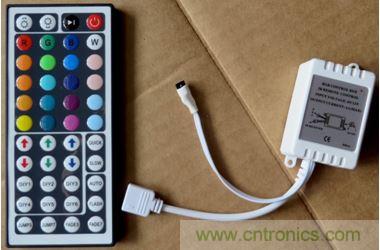

我买的第一款遥控器使用红外线：
这类产品价格在5美元至10美元之间，取决于遥控器的复杂程度。

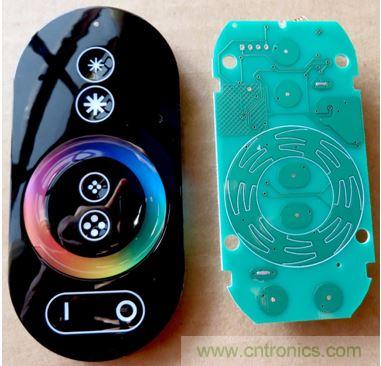

但我无法拒绝这个价格为22美元的时髦的RF(433.92MHz)触摸控制器：
从上至下：亮度，色度，饱和度(?)，开/关/模式(静态或动态)。
经过测量发现三节AAA电池有175μA的静态电流，因此如果幸运的话一组电池可以用一年。
Q1和Q2可能是稳压器。

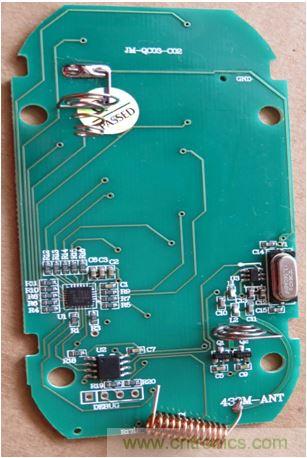

U1是赛普拉斯的CapSense控制器，U2是未知的微控制器，U3是射频发射器。
接收器和LED驱动模块。
在外壳上写的是216W，这意味着每个通道72W，或6A@12V。称赞的是，MOSFET有这个处理能力，不过在这种情况下你可能想通过重新布线处理最大18A的总电流。
U2可能是意法半导体的微控制器。下面是一张更为清晰的射频接收器照片：

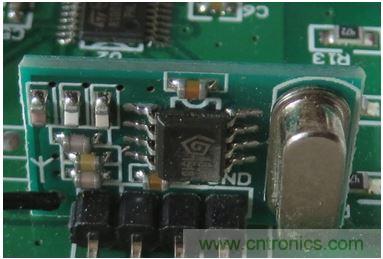

你能认出这个IC制造商吗？
我对这款RGB控制器进行了简略的测试，并使用内置的LED监视输出。这个控制器工作起来有点奇怪，当选择颜色时，至多两个LED点亮。鉴于这个遥控器具有我所谓的饱和度控制功能，这点倒是可以理解。全部三盏LED都亮意味着存在一定量的白光，即<100%的饱和度。这没问题，但基于某些理由，饱和度控制只在仅一盏LED点亮时才做出响应。另外，当我改变颜色时输出恢复为100%的饱和度。
好吧，这也许足够好了。但我还想尝试红外遥控，万一红外能提供更好的颜色控制呢。请继续关注我的后续报告！
