教你10元打造一个人体红外感应小夜灯
之前有跟一些朋友谈过自己做的小夜灯,朋友们的反响还不错,如果不会自己制板的朋友,按照本教程,大概10元钱就能制作一个人体红外感应小夜灯。废话就不多说了,跟着小编行动起来吧!

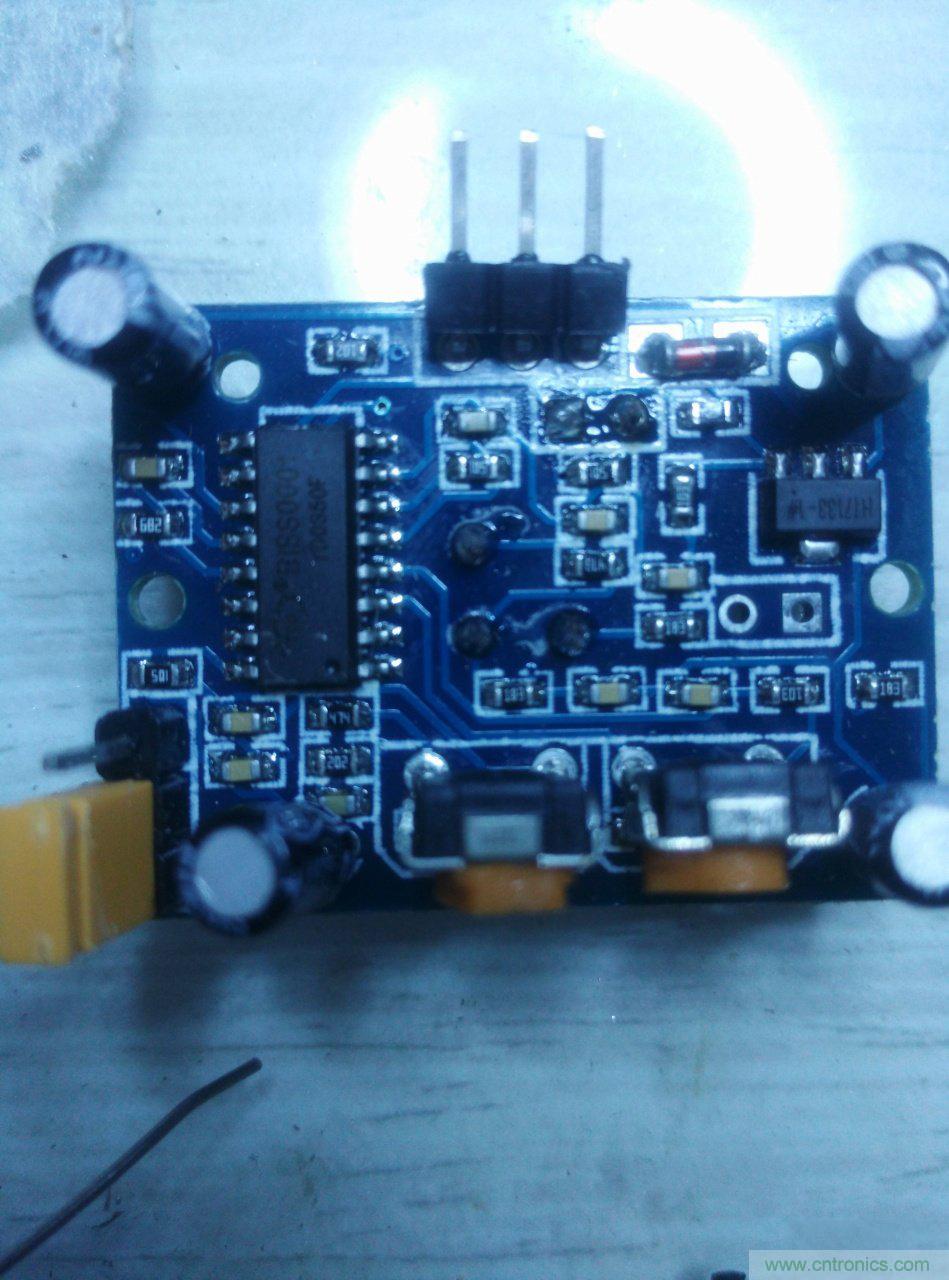

材料准备:①HC-SR501,人体红外感应模块, 3.6-4.88 包邮 一个

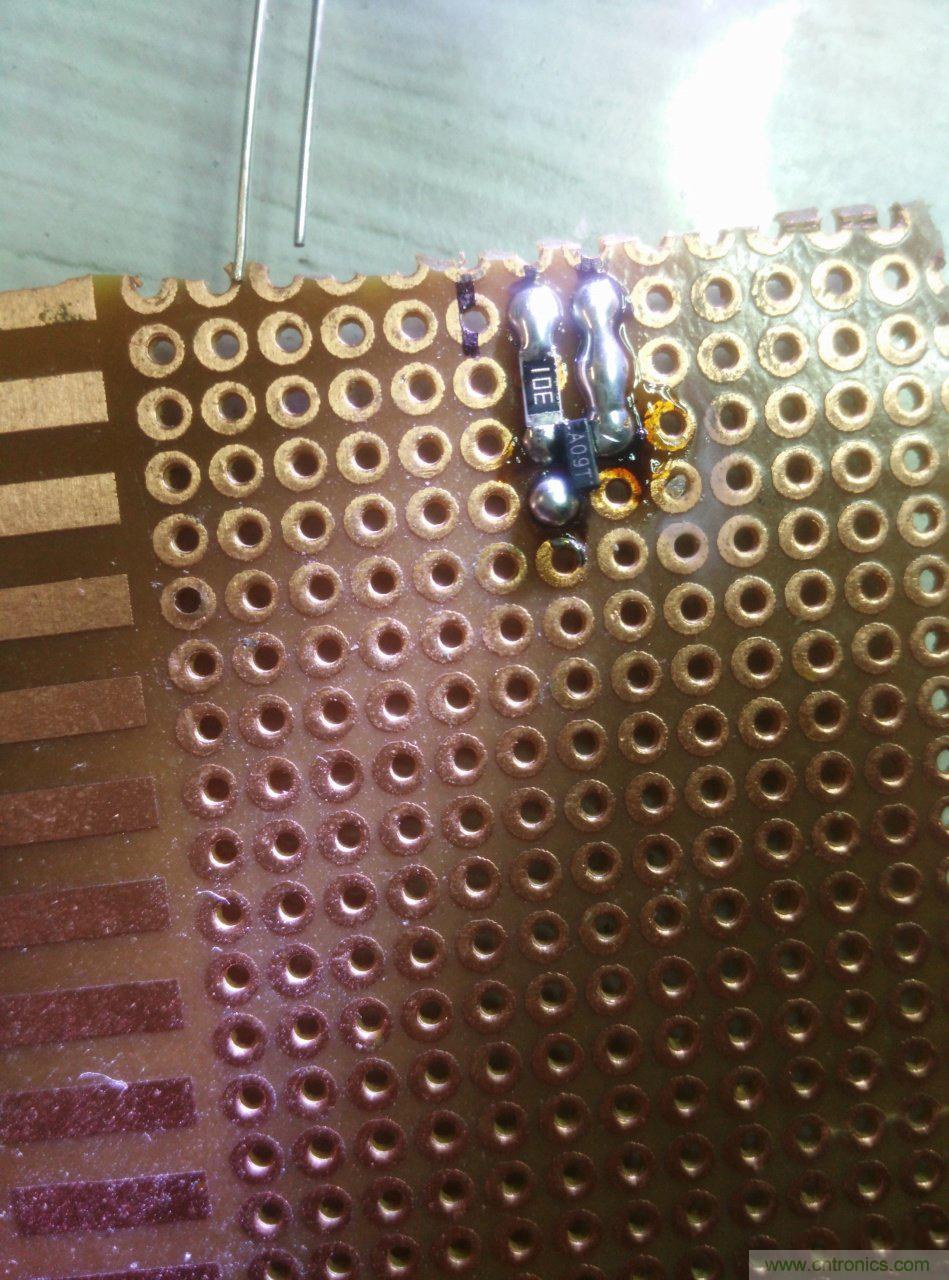

②光敏电阻1.2元十几二十个(楼上的店里买)5516就行了,暗电阻10k的样子,足够了
③TP4056 2.26包邮 一个
④AO3400($0.0563)/AO3402($0.0737)(楼上挑个店里买)或者其他nmos(非常重要,因为红外模块有效输出高电平,用pmos高端驱动还要加三极管,麻烦),充电宝上拆的8205更好10个大约两块钱吧

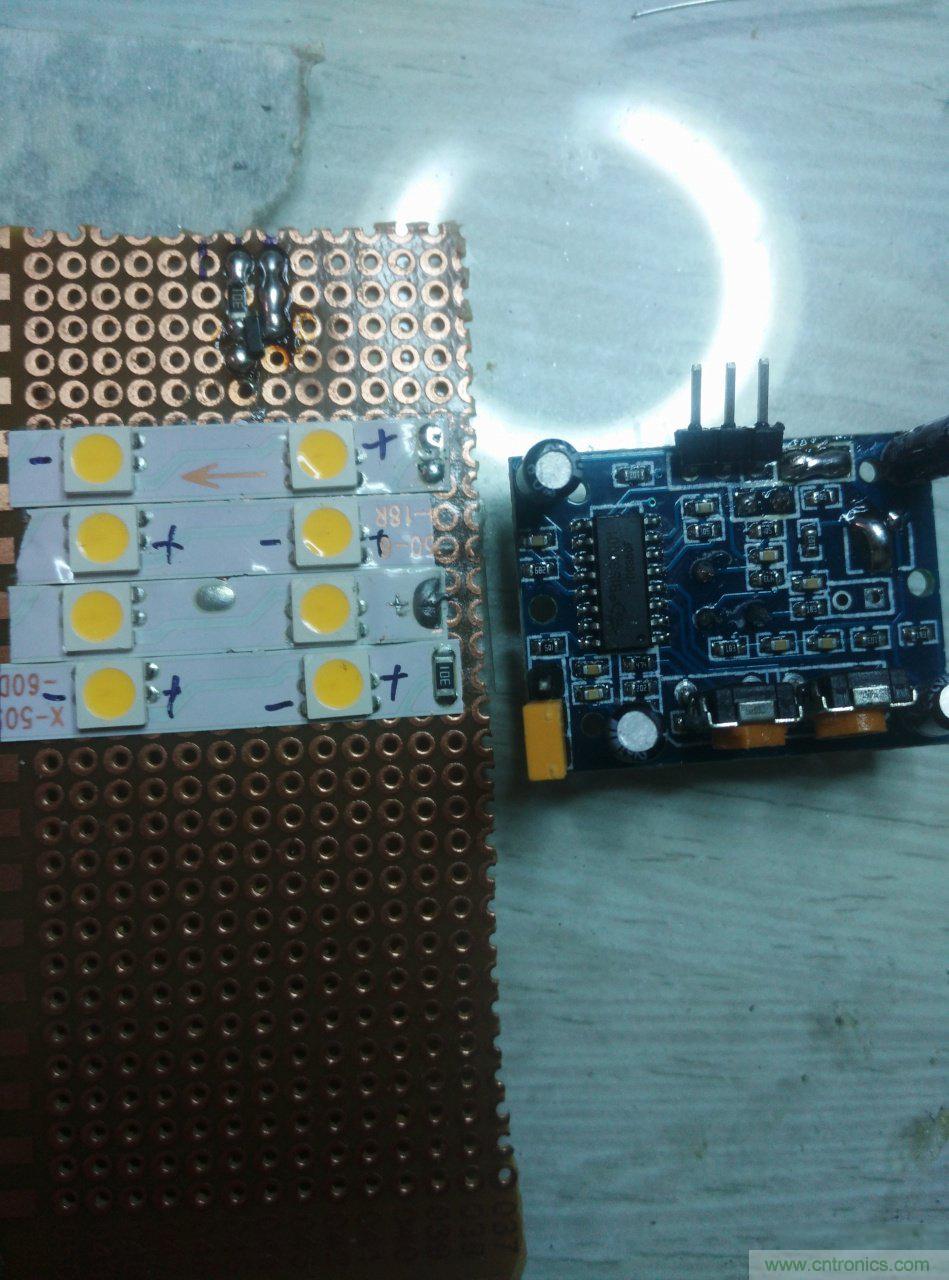

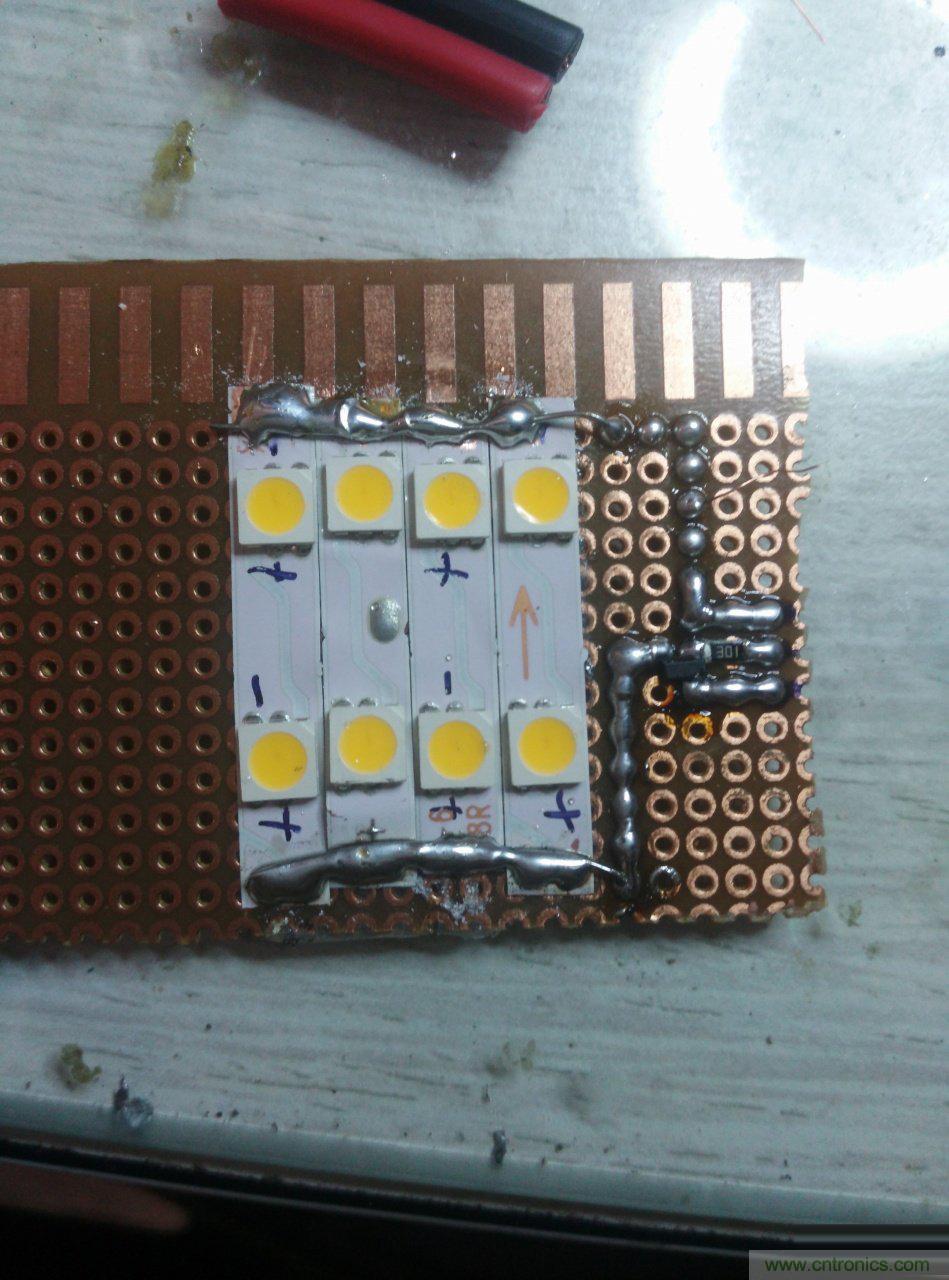

⑤灯条 1.4包邮(主要是拆灯珠用,我昨天刚买,1米 60个5050) 记得买暖白的,因为国产的正白,蓝光分量太强了,对视网膜不好
共约 3.6+2.26+1.2+1.4≈10元
外加:
焊锡丝,导线,旧手机电池/(干电池,充电电池)等自备。(ps:我在手机维修点一块钱不分大小不分好坏买了几十个手机电池。。。。下面演示的就是其中一块,手机电池自带保护板的,就不用买保护板了)
功耗计算:
国产BISS0001 5V下100uA,3V 50uA ,算100uA(进口的大概最高30uA,正常10uA左右)亮灯 5050 20mA,8颗 160mA,为了保护灯珠,最大不要超过150mA吧,当然嫌亮嫌暗什么的,自己改限流电阻。所以一颗 1000mAH的手机锂电池 = 亮灯6小时加待机1000小时(41天),即每天8~9分钟亮灯时间,用一个半月(一晚上基本上就上个一次厕所吧,够了)。
电池容量分析:碱性5号干电池一般容量在1800mAH左右,需要3节串联,4.5V用到3V的话。锂电池自放电较小,镍氢较大(差一点的月自放电能达到20%~30%),各位酌情考虑用什么电池,反正我手头几十块大大小小的锂电池根本不知道用来干啥。
记住,千万不要用稳压模块,稳压芯片的耗电还是挺大的,国产7805有的在几个mA,模块自带的7133 手册上说是几个uA,但是一般用的是国产山寨,耗电至少大10倍,算是超级耗电大户。我觉得有人会提什么充电宝供电,这是极其低效率以及浪费的供电方式(自己去算),还不如去弄个充电头拖着好了。

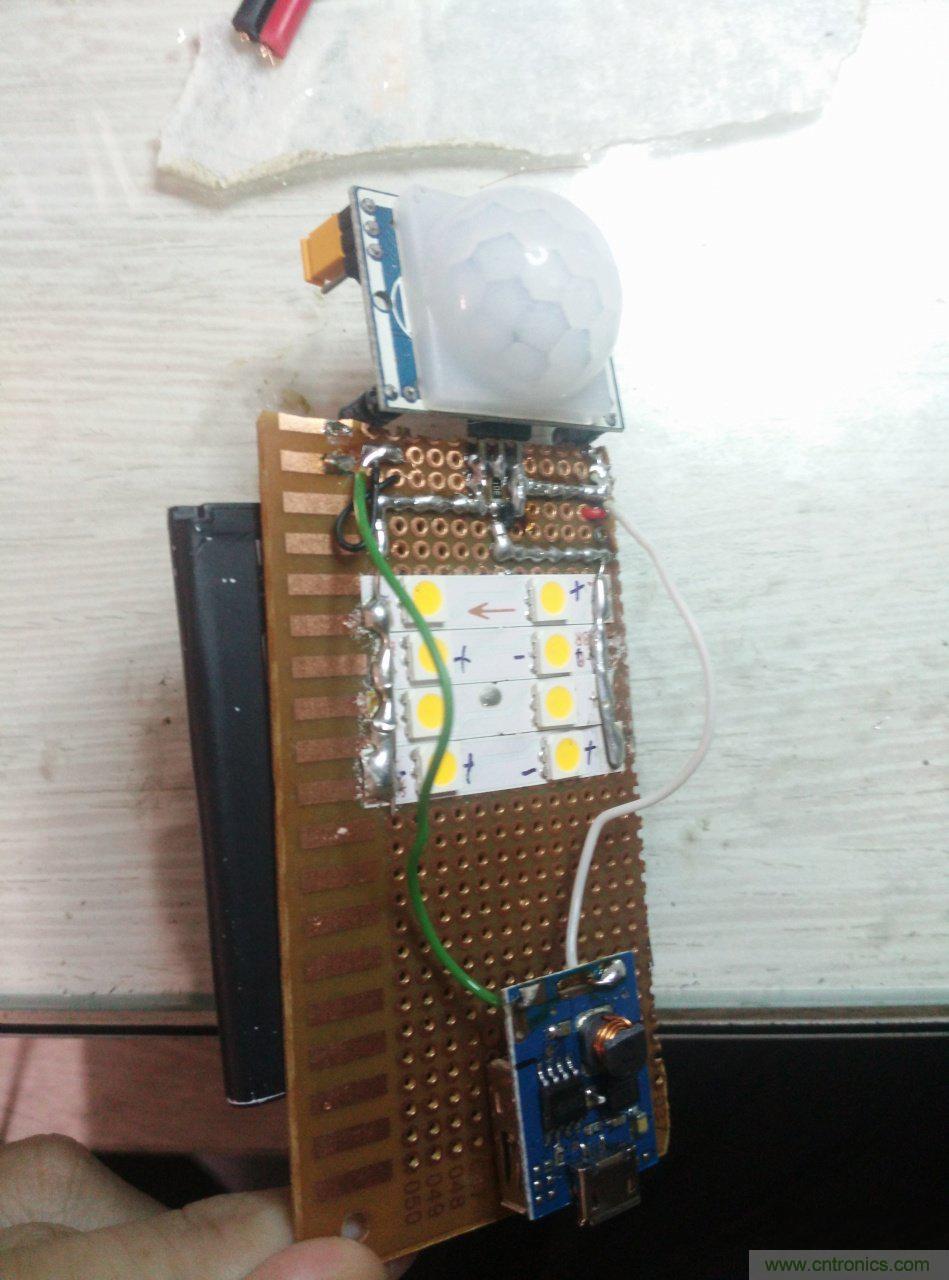

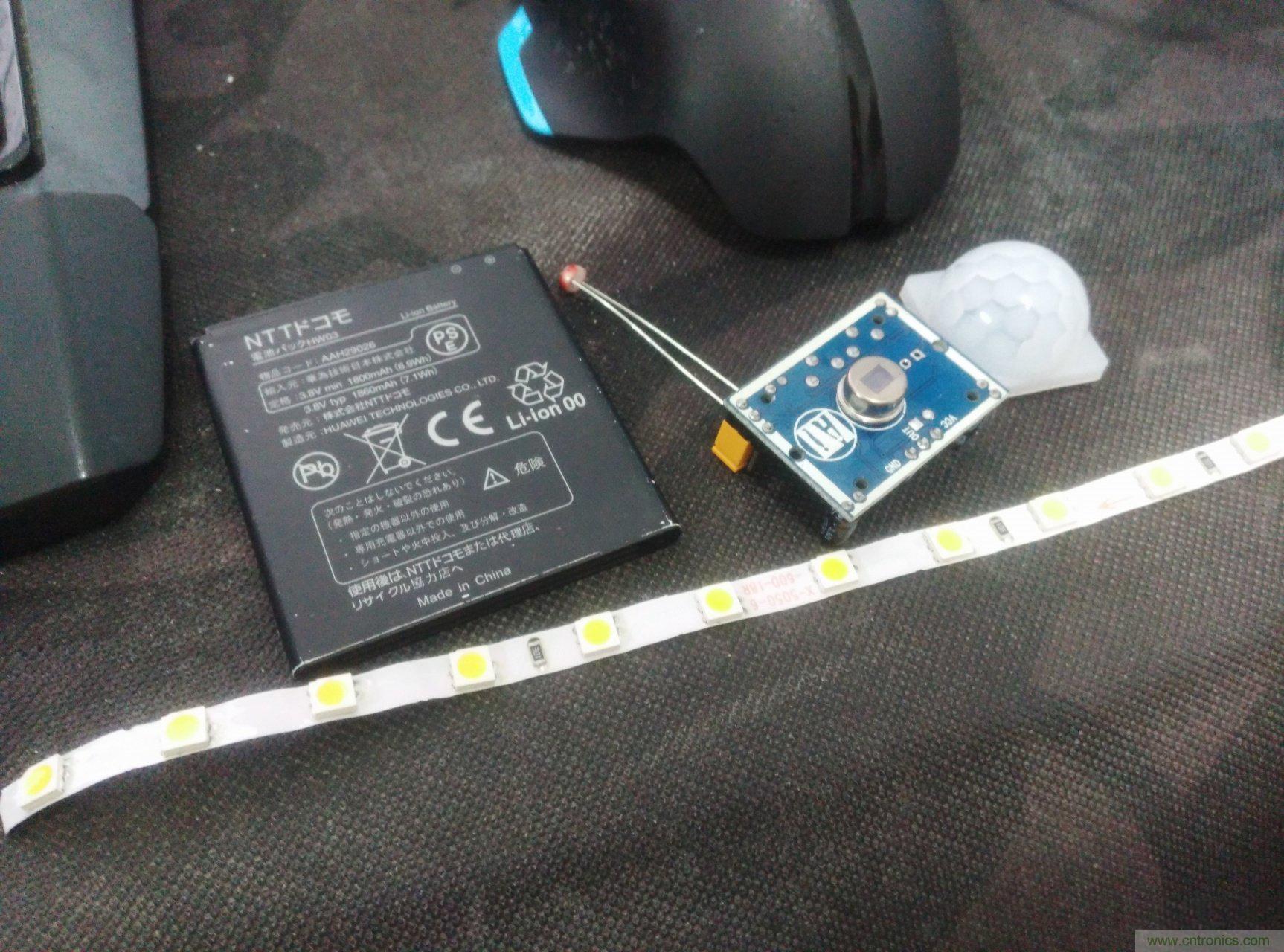

大概材料列表:电池、光敏电阻5516、红外模块以及灯条。

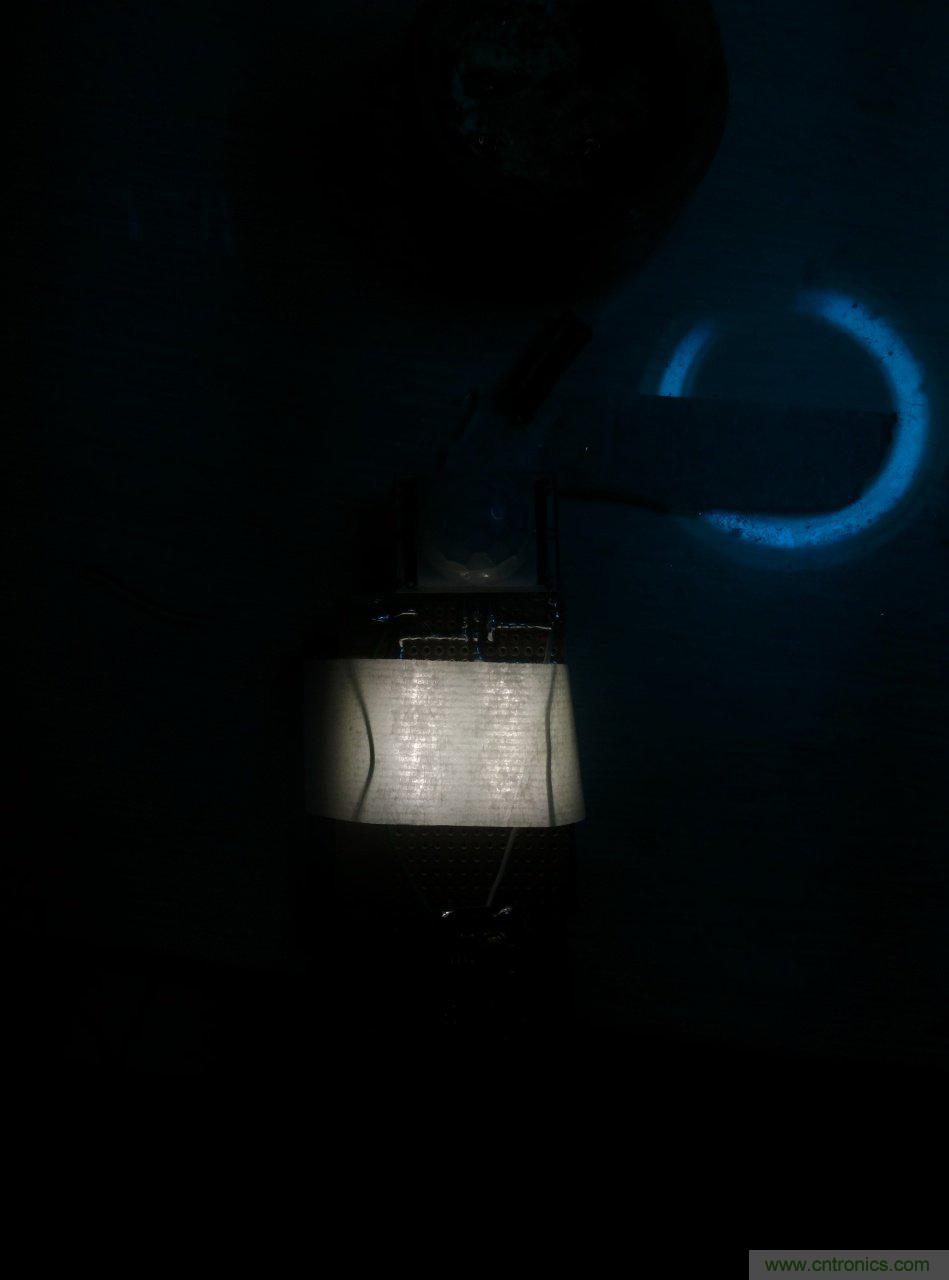

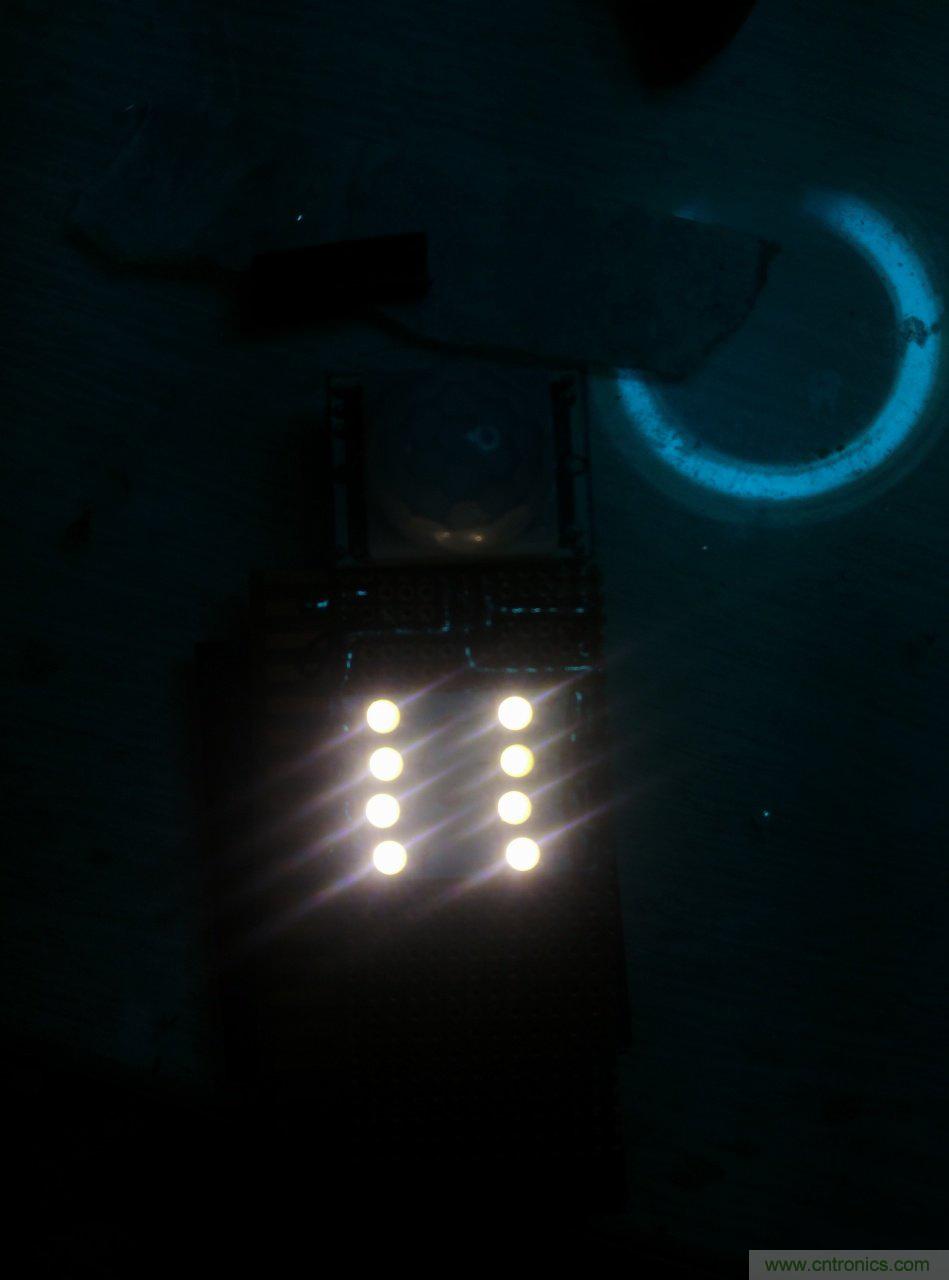

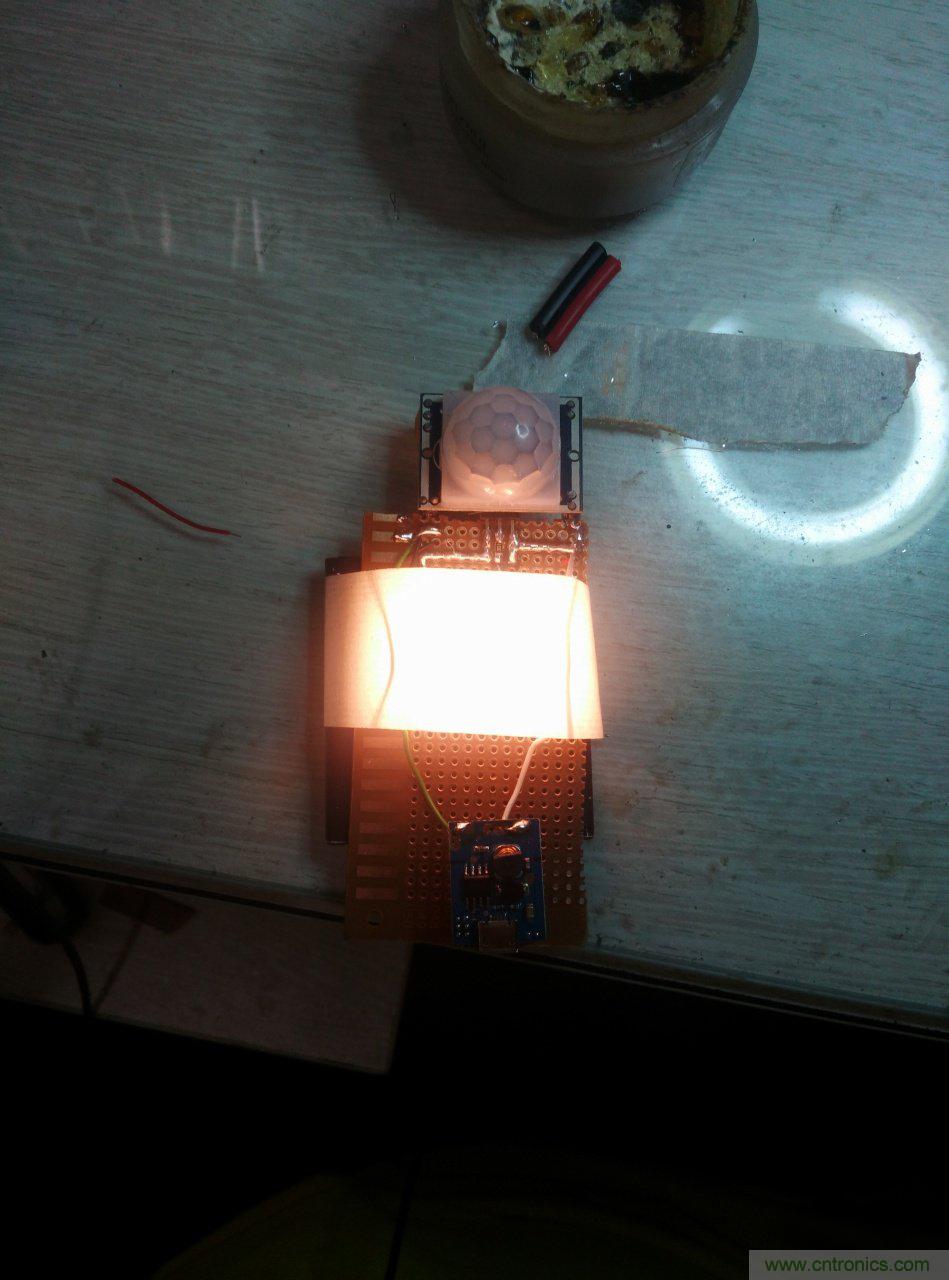

好了看下亮度,可以了,略刺眼,毕竟点光源。
