一种基于PC的温度测量系统参考设计方案

本文提供了一个基于PC的温度测量系统的参考设计，采用MAX1396EVKIT和MAX6603EVKIT、MAXQ2000微控制器以及MAX6603信号调理器。该设计提供了一个简便的从MAX6603获取温度数值的方法，无需复杂的公式转换。本文还提供了相关的原理图、功能框图和软件。

引言

该参考设计提供了一个创建基于PC的温度测量系统的方案，用于评估信号调理器MAX6603。该设计采用两块评估(EV)板：MAX1396EVKIT和MAX6603EVKIT，并给出了简单易用的软件程序。

MAX6603能够通过两个铂热敏电阻将环境温度转换为电压信号。MAX1396EVKIT将MAX6603EVKIT输出的模拟电压信号转换成数字信号。之后，MAX1396EVKIT将数据传输给PC。软件将接收到的数据转换成温度值显示在屏幕上。

测试装置

MAX6603

MAX6603为双通道、铂电阻、RTD至电压信号调理器，器件为两个内部串联100Ω铂电阻温度元件(Pt RTD)提供激励，并对信号进行放大，最终得到高压、经过滤波的信号，用于温度测量。该参考设计利用MAX6603EVKIT测量温度。移除JU4短路器，可以断开安装在评估板上的铂电阻温度元件，以便通过双绞线将外部铂电阻温度元件连接到MAX6603。

MAX1396

MAX1396为312.5ksps、两通道、单端、12位SAR ADC。在本参考设计中用于转换MAX6603EVKIT的输出电压。请参考MAX1396EVKIT数据资料提供的安装向导安装评估板。

硬件

将+6V至+9V电源连接到MAX6603EVKIT的HVIN焊盘，电源负端接GND焊盘。MAX6603EVKIT的OUT1和GND焊盘需要连接到MAX1396EVKIT的AIN1和GND焊盘。通过USB电缆将MAX1396EVKIT连接到PC机，图1给出了硬件系统设置。

图1. 硬件系统框图

MAX6603EVKIT包含MAX6603以及所有必要的无源元件，并提供了经过验证的PCB布局。MAX6603EVKIT原理图如图2所示，表1给出了跳线设置。

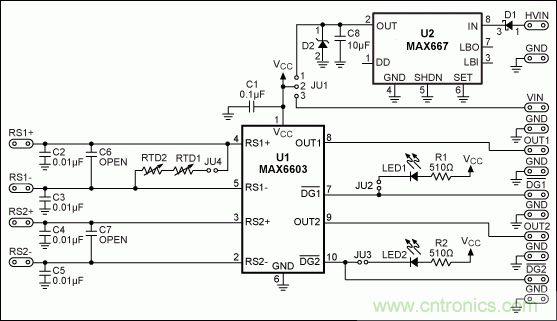

图2. MAX6603EVKIT原理图

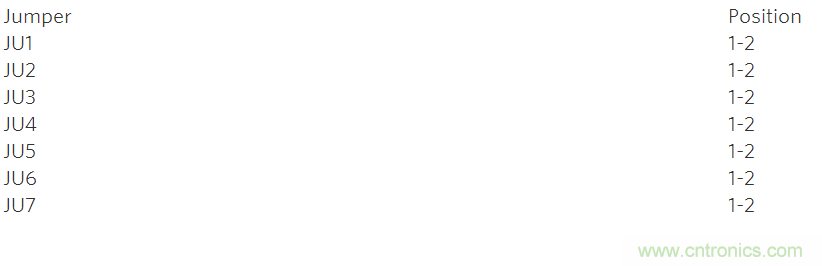

表1. MAX6603EVKIT跳线设置

MAX1396EVKIT由MAX1396、MAXQ2000微控制器及所有必要的无源元件组成，并提供了经过验证的PCB布局。MAX1396EVKIT原理图如图3所示，表2给出了跳线设置。

图3. MAX1396EVKIT原理图

表2. MAX1396EVKIT跳线设置

Windows®程序概述

该程序(图4)提供简捷的图形用户界面，兼容于Windows 98SE/2000/XP。能够在屏幕上显示MAX6603EVKIT的输出电压以及相应的铂热敏电阻的温度值。

一旦通过USB电缆将MAX1396EVKIT连接到PC，MAXQ2000将开始等待Windows程序的指令。启动程序后，弹出类似于图4的窗口。如果信息框提示“No Virtual COM Port Detected”，则关闭程序，重新连接USB电缆并重启程序。

启动软件后，默认状态下选中Auto Read。软件将连续地向MAX1396EVKIT发送Read Temp指令，测量MAX6603EVKIT的OUT1电压。温度读取速度可以通过Time Interval下拉菜单设置。软件接收到OUT1电压测量值后，相应的温度值将会显示在屏幕的左上角。

为了提高ADC读数精度，可以使用数字万用表测量MAX1396EVKIT上JU7引脚1的基准电压，然后将该值填入MAX1396 EV kit reference voltage编辑框。通过这个方式，可以使ADC的读数误差小于0.1%。

测量MAX6603EVKIT上JU1引脚1的实际电源电压值，然后将该数值输入MAX6603 supply voltage编辑框。这一步骤非常重要，因为将MAX6603输出电压转化成温度值的计算公式需要根据电源电压进行计算。

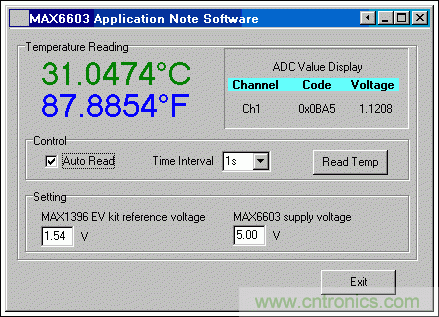

图4. 参考设计软件显示评估板的温度测量值和MAX6603的测量电压
