PLC控制系统的一般结构和故障类型
PLC技术已广泛应用于各控制领域，尤其是在工业生产过程控制中，它具有其它控制器无可比拟的优点，可靠性高、抗干扰能力强，在恶劣的生产环境里，仍然可以十分正常地工作。作为PLC本身，它的故障发生率非常低，但对以PLC为核心的PLC控制系统而言，组成系统的其他外部元器件（如传感器和执行器）、外部输入信号和软件本身，都很可能发生故障，从而使整个系统发生故障，有时还会烧坏PLC，使整个系统瘫痪，造成极大的经济损失，甚至危及人的生命安全。所以技术人员必须熟悉PLC技术,并能够熟练地诊断和排除PLC在运行中的故障。
PLC控制系统故障诊断技术的基本原理是利用PLC的逻辑或运算功能，把连续获得的被控过程的各种状态不断地与所存储的理想（或正确）状态进行比较．发现它们之间的差异，并检查差异是否在所允许的范围内（包括时间范围和数值范围）。若差异超出了该范围，则按事先设定的方式对该差异进行译码，最后以简单的、或较完善的方式给出故障信息报警。故障诊断的功能包括故障的检测和判断及故障的信息输出。常见的PLC控制系统中，其故障的情况是多种多样的。
PLC控制系统的一般结构和故障类型

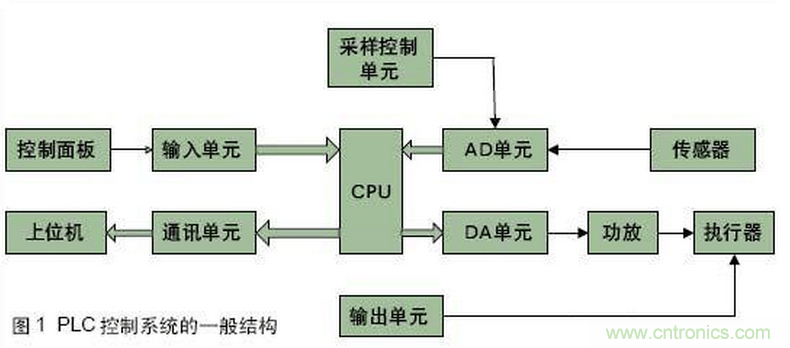

PLC控制系统主要由输入部分、CPU、采样部分、输出控制和通讯部分组成，如图1所示。输入部分包括控制面板和输入模板；采样部分包括采样控制模板、AD转换模板和传感器；CPU作为系统的核心，完成接收数据，处理数据，输出控制信号；输出部分有的系统用到DA模板，将输出信号转换为模拟量信号，经过功放驱动执行器；大多数系统直接将输出信号给输出模板，由输出模板驱动执行器工作；通讯部分由通讯模板和上位机组成。
因为PLC本身的故障可能性极小，系统的故障主要来自外围的元部件，所以它的故障可分为如下几种：
（1）输入故障，即操作人员的操作失误；
- 传感器故障
- 执行器故障
- LC软件故障
这些故障，都可以用合适的故障诊断方法进行分析和用软件进行实时监测，对故障进行预报和处理。
PLC控制系统的故障诊断方法
PLC控制系统故障的宏观诊断
故障的宏观诊断就是根据经验，参照发生故障的环境和现象来确定故障的部位和原因。PLC控制系统的故障宏观诊断方法如下：
是否为使用不当引起的故障，如属于这类故障，则根据使用情况可初步判断出故障类型、发生部位。常见的使用不当包括供电电源故障、端子接线故障、模板安装故障、现场操作故障等。
如果不是使用故障，则可能是偶然性故障或系统运行时间较长所引发的故障。对于这类故障可按PLC的故障分布，依次检查、判断故障。首先检查与实际过程相连的传感器、检测开关、执行机构和负载是否有故障：然后检查PLC的I/O模板是否有故障：最后检查PLC的CPU是否有故障。
在检查PLC本身故障时，可参考PLC的CPU模板和电源模板上的指示灯。
采取上述步骤还检查不出故障部位和原因，则可能是系统设计错误，此时要重新检查系统设计，包括硬件设计和软件设计。
PLC控制系统的故障自诊断
故障自诊断是系统可维修性设计的重要方面，是提高系统可靠性必须考虑的重要问题。自诊断主要采用软件方法判断故障部分和原因。不同控制系统自诊断的内容不同。PLC有很强的自诊断能力，当PLC出现自身故障或外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮、灭来查找。
总体诊断

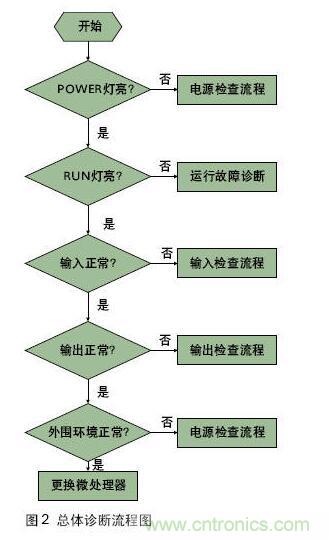

根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如图2所示。
电源故障诊断
电源灯不亮,需对供电系统进行诊断.如果电源灯不亮,首先检查是否有电,如果有电,则下一步就检查电源电压是否合适,不合适就调整电压,若电源电压合适,则下一步就是检查熔丝是否烧坏,如果烧坏就更换熔丝检查电源,如果没有烧坏,下一步就是检查接线是否有误,若接线无误,则应更换电源部件.
运行故障诊断

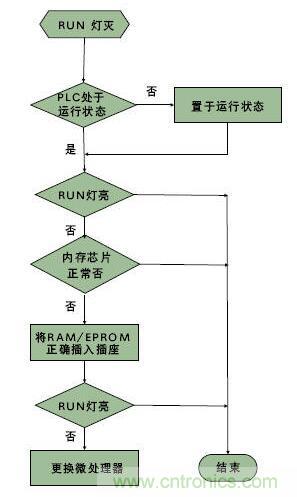

电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行。检查流程如图3所示.
图3 运行故障诊断流程图
输入输出故障诊断
输人输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险丝等元件状态有关。
出现输入故障时，首先检查LED电源指示器是否响应现场元件（如按钮、行程开关等）。如果输入器件被激励（即现场元件已动作），而指示器不亮，则下一步就应检查输入端子的端电压是否达到正确的电压值。若电压值正确，则可替换输入模块。若一个LED逻辑指示器变暗，而且根据编程器件监视器、处理器未识别输入，则输入模块可能存在故障。如果替换的模块并未解决问题且连接正确，则可能是I／O机架或通信电缆出了问题。
出现输出故障时，首先应察看输出设备是否响应LED状态指示器。若输出触点通电，模块指示器变亮，输出设备不响应。那么，首先应检查保险丝或替换模块。若保险丝完好，替换的模块未能解决问题，则应检查现场接线。若根据编程设备监视器显示一个输出器被命令接通，但指示器关闭，则应替换模块。
在诊断输入／输出故障时，最佳方法是区分究竟是模块自身的问题，还是现场连接上的问题。如果有电源指示器和逻辑指示器，模块故障易于发现。通常，先是更换模块，或测量输入或输出端子板两端电压测量值正确，模块不响应，则应更换模块。若更换后仍无效，则可能是现场连接出问题了。输出设备截止，输出端间电压达到某一预定值，就表明现场连线有误。若输出器受激励，且LED指示器不亮，则应替换模块。如果不能从I／O模块中查出问题，则应检查模块接插件是否接触不良或未对准。最后，检查接插件端子有无断线，模块端子上有无虚焊点。
指示诊断
LED状态指示器能提供许多关于现场设备、连接和I／O模块的信息。大部分输入／输出模块至少有一个指示器。输入模块常设电源指示器，输出模块则常设一个逻辑指示器。
对于输入模块，电源LED显示表明输入设备处于受激励状态，模块中有一信号存在。该指示器单独使用不能表明模块的故障。逻辑LED显示表明输入信号已被输入电路的逻辑部分识别 。如果逻辑和电源指示器不能同时显示，则表明模块不能正确地将输入信号传递给处理器。输出模块的逻辑指示器显示时，表明模块的逻辑电路已识别出从处理器来的命令并接通。除了逻辑指示器外，一些输出模块还有一只保险丝熔断指示器或电源指示器，或二者兼有。保险丝熔断指示器只表明输出电路中的保护性保险丝的状态；输出电源指示器显示时，表明电源已加在负载上。像输入模块的电源指示器和逻辑指示器一样，如果不能同时显示，表明输出模块就有故障了。
PLC控制系统的维护
日常维护
PLC的日常维护和保养比较简单，主要是更换保险丝和锂电池,?基本没有其它易损元器件。由于存放用户程序的随机存储器（RAM）、计数器和具有保持功能的辅助继电器等均用锂电池保护，锂电池的寿命大约为5年，当锂电池的电压逐渐降低到一定程度时，PLC基本单元上电池电压跌落到指示灯亮，提示用户注意有锂电池所支持的程序还可保留一周左右，必须更换电池，这是日常维护的主要内容。
调换锂电池的步骤为：
- 在拆装前，应先让PLC通电15秒以上（这样可使作为存储器备用电源的电容器充电，在锂电池断开后，该电容可对PLC做短暂供电，以保护RAM?中的信息不丢失）；
- 断开PLC的交流电源；
- 打开基本单元的电池盖板；
- 取下旧电池，装上新电池；
- 盖上电池盖板。
注意更换电池时间要尽量短，一般不允许超过3分钟。如果时间过长，RAM中的程序将消失。
此外,应注意更换保险丝时要采用指定型号的产品。
I/O模块的更换
若需替换一个模块，用户应确认被安装的模块是同类型。有些I/O系统允许带电更换模块，而有些则需切断电源。若替换后可解决问题，但在一相对较短时间后又发生故障，那么用户应检查能产生电压的感性负载，也许需要从外部抑制其电流尖峰。如果保险丝在更换后易被烧断，则有可能是模块的输出电流超限，或输出设备被短路。
PLC的故障诊断是一个十分重要的问题，是保证PLC控制系统正常、可靠运行的关键。本文对常用的故障诊断方法进行了探讨。在实际工作过程中，应充分考虑到对PLC的各种不利因素，定期进行检查和日常维护，以保证PLC控制系统安全、可靠地运行。
编者按：虽说集成电路代换有方，但拆卸毕竟较麻烦。因此，在拆之前应确切判断集成电路是否确实已损坏及损坏的程度，避免盲目拆卸。本文介绍了仅用万用表作为检测工具的不在路和在路检测集成电路的方法和注意事项。文中所述在路检测的四种方法（直流电阻、电压、交流电压和总电流的测量）是业余维修中实用且常用的检测法。这里，也希望大家提供其他实用的（集成电路和元器件）判别检测经验。
一、不在路检测
这种方法是在ＩＣ未焊入电路时进行的，一般情况下可用万用表测量各引脚对应于接地引脚之间的正、反向电阻值，并和完好的ＩＣ进行比较。
二、在路检测
这是一种通过万用表检测ＩＣ各引脚在路（ＩＣ在电路中）直流电阻、对地交直流电压以及总工作电流的检测方法。这种方法克服了代换试验法需要有可代换ＩＣ的局限性和拆卸ＩＣ的麻烦，是检测ＩＣ最常用和实用的方法。
１．在路直流电阻检测法
这是一种用万用表欧姆挡，直接在线路板上测量ＩＣ各引脚和外围元件的正反向直流电阻值，并与正常数据相比较，来发现和确定故障的方法。测量时要注意以下三点：
(1)测量前要先断开电源，以免测试时损坏电表和元件。
(2)万用表电阻挡的内部电压不得大于６Ｖ，量程最好用Ｒ×１００或Ｒ×１ｋ挡。
(3)测量ＩＣ引脚参数时，要注意测量条件，如被测机型、与ＩＣ相关的电位器的滑动臂位置等，还要考虑外围电路元件的好坏。
２．直流工作电压测量法
这是一种在通电情况下，用万用表直流电压挡对直流供电电压、外围元件的工作电压进行测量；检测ＩＣ各引脚对地直流电压值，并与正常值相比较，进而压缩故障范围，找出损坏的元件。测量时要注意以下八点：
(1)万用表要有足够大的内阻，至少要大于被测电路电阻的１０倍以上，以免造成较大的测量误差。
(2)通常把各电位器旋到中间位置，如果是电视机，信号源要采用标准彩条信号发生器。
(3)表笔或探头要采取防滑措施。因任何瞬间短路都容易损坏ＩＣ。可采取如下方法防止表笔滑动：取一段自行车用气门芯套在表笔尖上，并长出表笔尖约０．５ｍｍ左右，这既能使表笔尖良好地与被测试点接触，又能有效防止打滑，即使碰上邻近点也不会短路。
(4)当测得某一引脚电压与正常值不符时，应根据该引脚电压对ＩＣ正常工作有无重要影响以及其他引脚电压的相应变化进行分析，才能判断ＩＣ的好坏。
(5)ＩＣ引脚电压会受外围元器件影响。当外围元器件发生漏电、短路、开路或变值时，或外围电路连接的是一个阻值可变的电位器，则电位器滑动臂所处的位置不同，都会使引脚电压发生变化。
(6)若ＩＣ各引脚电压正常，则一般认为ＩＣ正常；若ＩＣ部分引脚电压异常，则应从偏离正常值最大处入手，检查外围元件有无故障，若无故障，则ＩＣ很可能损坏。
(7)对于动态接收装置，如电视机，在有无信号时，ＩＣ各引脚电压是不同的。如发现引脚电压不该变化的反而变化大，该随信号大小和可调元件不同位置而变化的反而不变化，就可确定ＩＣ损坏。
(8)对于多种工作方式的装置，如录像机，在不同工作方式下，ＩＣ各引脚电压也是不同的。
３．交流工作电压测量法
为了掌握ＩＣ交流信号的变化情况，可以用带有ｄＢ插孔的万用表对ＩＣ的交流工作电压进行近似测量。检测时万用表置于交流电压挡，正表笔插入ｄＢ插孔；对于无ｄＢ插孔的万用表，需要在正表笔串接一只０．１～０．５μＦ隔直电容。该法适用于工作频率比较低的ＩＣ，如电视机的视频放大级、场扫描电路等。由于这些电路的固有频率不同，波形不同，所以所测的数据是近似值，只能供参考。
４．总电流测量法
该法是通过检测ＩＣ电源进线的总电流，来判断ＩＣ好坏的一种方法。由于ＩＣ内部绝大多数为直接耦合，ＩＣ损坏时（如某一个ＰＮ结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判断ＩＣ的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。
以上检测方法，各有利弊，在实际应用中最好将各种方法结合起来，灵活运用。
