网友分享：无线吸尘器的马达保护方案

无线吸尘器清洁地面时，由于地面物品的不可预测性，很大可能造成马达堵转，而马达堵转会使马达线圈的温度会急剧上升，温度超过线圈的最高温度之后，时间稍长就会烧坏马达，后果严重那么有什么好的无线吸尘器的马达保护方案吗？

无线吸尘器是一种新型吸尘器，它不需要电源线就能完成吸尘工作。在吸尘器上有一个充电电池，它跟手机一样是通过充电器保持机器运行，一般需要充电几个小时即可完成充电，可持续工作几十分钟。无线吸尘器无电源线牵制，无论是清洁地面还是清洁门窗缝隙也或是清洁汽车都十分自由。由于无线吸尘器在清洁地面时，由于地面物品的不可预测性，比如地面上有一些异物，比如头发以及线绳等，无线吸尘器的马达往往会被这些异物缠住而发生马达堵转。马达堵转是指异物将马达轴承固定不使其转动，这时电压还加在马达的两端，这时候的电流就是堵转电流，一般的马达设计时都是不允许发生堵转的，因为马达发生堵转之后马达线圈的温度会急剧上升，温度超过线圈的最高温度之后，时间稍长就会烧坏马达，这即增加了消费者的不便，也增加了生产者的维修成本。所以在无线机器人中增加马达保护装置是必不可少的，而且是在堵转消除后能自动恢复的保护方案，基于以上原因，TE connectivity公司的可恢复电阻PolySwitch是一个较完善的方案。与一次性使用的保险丝不同，PPTC器件无需在发生故障后进行更换。在过电流状况排除以及供电断开后，电路将恢复至正常的运行条件。与双金属型断路器产品相比，这种产品具有更高的灵活性、更长的使用期限以及更低的电磁干扰（EMI）。下面为无线吸尘器中使用PPTC选型的一般程序。首先确认PPTC的阻值上限R1max。图1为PPTC阻值上限R1max的计算流程。

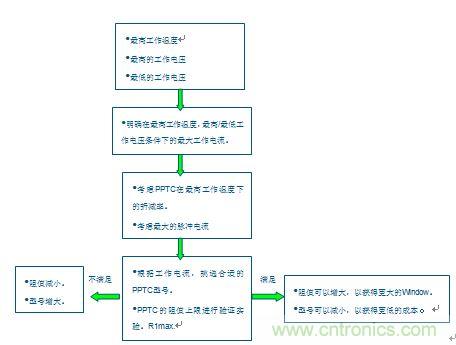

图1 PPTC阻值上限R1max的计算流程其次确认PPTC阻值下限Rmin。图2为PPTC阻值下限Rmin的计算流程。

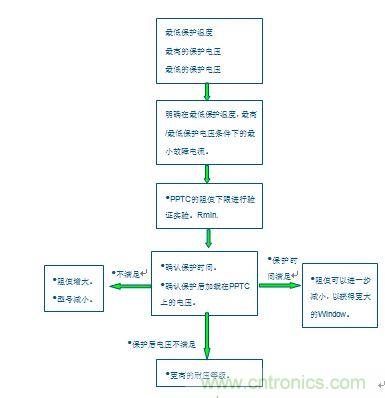

图2 PPTC阻值下限Rmin的计算流程最后确认PPTC的物理参数，比如PPTC的封装尺寸等，以上就可以选出PPTC的型号。
