RS触发器的Qn+1=1，是怎么回事？

很多电源新手在学习单片机时都会先接触RS触发器，了解了触发器的相关知识的过程中，通常会遇到很多问题，例如RS触发器的0与1的判别，就数次被提及。本文就实例讲解RS触发器0与1的判别问题。

在电路中，RS触发器的R为0，而S为1，那么Qn为1时，为何Qn+1和Qn+1非都为1呢？次态的两个输出不是应该保持相反？这是怎么一回事呢？

首先，基本RS触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系：

1、当R端有效（0），S端无效时（1），则Q=0，Q非=1，触发器置0；

2、当R端无效（1）、S端有效时（0），则Q=1，Q非=0，触发器置1。RS触发器如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q非有两种互补的稳定状态。一般规定触发器Q端的状态作为触发器的状态。通常称触发器处于某种状态，实际是指它的Q端的状态。Q=1、Q非=0时，称触发器处于1态，反之触发器处于0态。S=0，R=1使触发器置1，或称置位。因置位的决定条件是S=0，故称S端为置1端。R=0，S=1时，使触发器置0，或称复位。同理，称R端为置0端或复位端。若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。由于这里的触发信号是电平，因此这种触发器称为电平控制触发器。从功能方面看，它只能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。其逻辑符号如图1（b）所示。由于置0或置1都是触发信号低电平有效，因此，S端和R端都画有小圆圈。

3、当RS端均无效时，触发器状态保持不变。触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。

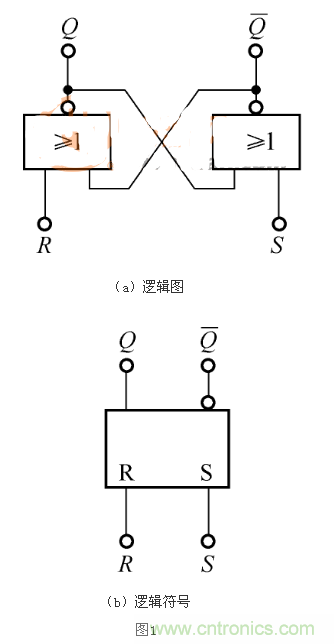

4、当RS端均有效时，触发器状态不确定。在此条件下，两个与非门的输出端Q和Q非全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0，因此称这种情况为不定状态，这种情况应当避免。从另外一个角度来说，正因为R端和S端完成置0、置1都是低电平有效，所以二者不能同时为0。此外，还可以用或非门的输入、输出端交叉连接构成置0、置1触发器，其逻辑图和逻辑符号分别如图1（a）和（b）所示。这种触发器的触发信号是高电平有效，因此在逻辑符号的S端和R端没有小圆圈。

通过阅读以上的内容，相信大家都能够解答文中开头提到的RS触发器中0与1的问题。其实在RS触发器的使用过程中还有很多这样那样的问题，都是需要通过不断地验证与实践来得出最终正确结论的，希望大家在阅读过本文之后能够有所收获。
