可控硅调光有哪些优缺点


LED照明设备的进步使得能够调光的方法逐渐增多。其中可控硅调光就是其中之一。可控硅虽然相比其他调光方式有着优势,但是缺点也并非不存在。本文就来详细介绍一下可控硅调光的优缺点。

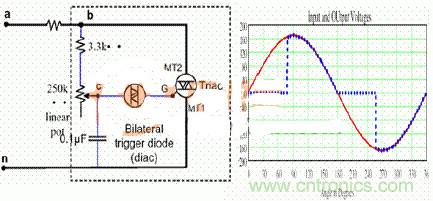

普通的白炽灯和卤素灯通常采用可控硅来调光。因为白炽灯和卤素灯是一个纯阻器件,它不要求输入电压一定是正弦波,因为它的电流波形永远和电压波形一样,所以不管电压波形如何偏离正弦波,只要改变输入电压的有效值,就可以调光。采用可控硅就是对交流电的正弦波加以切割而达到改变其有效值的目的。其电原理图如图1所示。虚线部分就是安装在墙上的可控硅调光开关。a-b之间的电阻就是白炽灯负载。所以负载是和可控硅开关串联的。


控制开关

可控硅调光有哪些优缺点

图1可控硅调光的电路图和波形图

改变可变电阻的分压比就可以改变其导通角,从而实现改变其有效值的目的。通常这个电位器带一个开关,接在n的输入端,用于开关灯。除了可控硅以外,还有晶体管后沿调光技术等等,因为它们的基本问题是相同的,就不在此介绍了。

可控硅调光的缺点和问题

可控硅破坏了正弦波的波形,从而降低了功率因素值,通常PF低于0.5,而且导通角越小时功率因素越差(1/4亮度时只有0.25)。同样,非正弦的波形加大了谐波系数。

非正弦的波形会在线路上产生严重的干扰信号(EMI),在低负载时很容易不稳定,为此还必须加上一个泄流电阻。而这个泄流电阻至少要消耗1-2瓦的功率。在普通可控硅调光电路输出到LED的驱动电源时还会产生意想不到的问题,那就是输入端的LC滤波器会使可控硅产生振荡,这种振荡对于白炽灯是无所谓的,因为白炽灯的热惯性使得人眼根本看不出这种振荡。但是对于LED的驱动电源就会产生音频噪声和闪烁。

可控硅调光的优势

可控硅调光虽然有那么多的缺点和问题,但是,它却有着一定的优势,那就是它已经和白炽灯卤素灯结成了联盟,占据了很大的调光市场。如果LED想要取代可控硅调光的白炽灯和卤素灯灯具的位置,就也要和可控硅调光兼容。

具体来说,在一些已经安装了可控硅调光的白炽灯或卤素灯的地方,墙上已经安装了可控硅的调光开关和旋钮,墙壁里也已经安装了通向灯具的两根连接线。要更换墙上的可控硅开关和要增加连接线的数目都不是那么容易,最简单的方法就是什么都不变,只要把灯头上的白炽灯拧下,换上带有兼容可控硅调光功能的LED灯泡就可以。这种战略就像LED日光灯一样,最好做成和现在的T10、T8荧光灯尺寸大小完全一样,不需要专业电工,普通老百姓就可以直接更换,那就可以很快普及。因此国外很多生产LED驱动IC的厂商都开发出了可以兼容现有可控硅调光的IC来。

目前可控硅调光的最大优势就是市场份额,这主要是因为其更换方便不需专业知识。由此可见,在未来可控硅调光必将成为热门,在此之前熟悉可控硅调光缺点与优点并充分利用,为设计制造便利条件才是最为必要的。
