光电耦合器中的开关电源电路设计详解

本文以图文并茂的形式为大家讲解了关于光电耦合器中的开关电源应用电路，对该电路有问题的朋友不妨花上几分钟来阅读本文，加深理解。光电耦合器的应用还有很多种，小编将继续为大家收集整理更多相关内容。

由于对输出输入电信号良好的抑制作用，光电耦合器被大量应用在电子电路设计中，并成为目前种类最多的光电器件之一，因此光电耦合器也有非常多不同的应用电路。在本文当中，小编将为大家介绍关于光电耦合器中的开关电源应用电路。

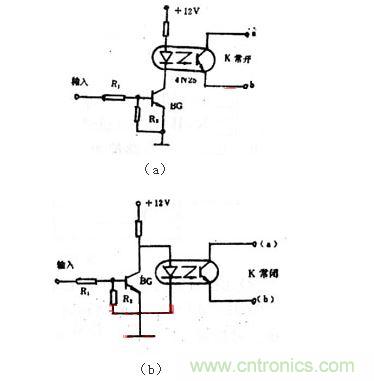

图1对于开关电路，往往要求控制电路和开关电路之间要有很好的电隔离，这对于一般的电子开关来说是很难做到的，但采用光电耦合器就很容易实现了。图1中（a）所示电路就是用光电耦合器组成的简单开关电路。在图中，当无脉冲信号输入时，三极管BG处于截止状态，发光二极管无电流流过不发光，则a、b两端电阻非常大，相当于开关“断开”。当输入端加有脉冲信号时，BG导通，发光二极管发光，则a、b两端电阻变得很小，相当于开关“接通”。故称无信号时开关不通，为常开状态。图1中（b）所示电路则为“带闭”状态，因为无信号输入时，虽BG截止，但发光二极管有电流通过而发光，使a、b两端处于导通状态，相当于开关“接通”。当有信号输入时，BG导通，由于BG的集电结压降在0．3V以下，远小于发光二极管的正向导通电压，所以发光二极管无电流流过不发光，则a、b两端电阻极大，相当于开关“断开”，故称“常闭”式。可见，开关a、b端在电路中不受电位高低的限制，但在使用中应满足a端电位为正，b端为负，并使U&ab＞3V为好，同时还应注意Uab应小于光电三极管的BVceo。依据图1的原理，光电耦合器可以组成如图1中（a）、（b）等多种形式。

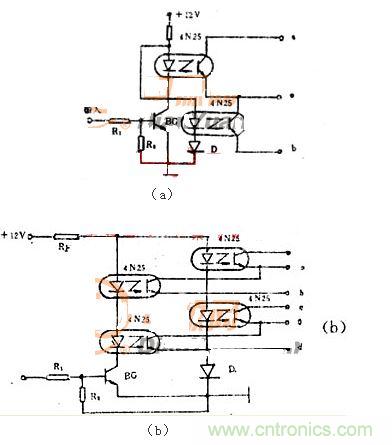

图2图中2（a）为单刀双掷开关电路，其中外接二极管D的作用，是保证输入正脉冲信号时“od”组接通，“ob”组关断。图2中（b）为双刀双掷开关电路，无输入信号时，BG截止，“ob”与“od”组断开，“oa”与“oc”组接通；BG导通（即有信号输入时），“ob”与“od”组接通，而“oa”与“oc”组断开。它们适于自动控制和遥控设备中使用。
