超实用电路设计：电源防反接电路

如果将电源的极性接反，可能会损坏电源或者烧掉电路板。这是众多电子工程师都知道的道理，那么有什么好的方法解决吗？这里为大家介绍一款超实用的电源防反接电路设计。

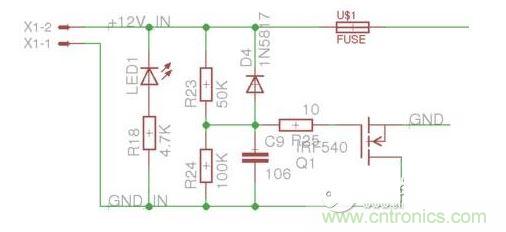

如果将电源的极性接反，可能会损坏电源或者烧掉电路板。下图是一个实用的防反接电路。

当电源正向接入，且输入电压范围为+9V～+28V时，MOS管的栅极电压，为2/3Vin即6V～18.7V（栅极电压不能超过20V），MOS导通，电路板正常供电。当电源反向接入，且输入电压范围为+9V～+28V时，MOS管的栅极电压，为肖特基二极管D4的压降0.7V，MOS管截止，电路板无电流通过，同时LED灯会被点亮。如果输入电压大于+28V或者小于+9V，就需要调整R23和R24的值，使之满足上面的条件。
