升压芯片UC2843为什么不能正常工作？

品慧电子讯：升压芯片的作用就是在电压不足的情况下帮助电路正常运行。但是不可避免的是升压芯片也会出现无法工作的现象。本文详细介绍升压芯片UC2843为什么不能在电路中正常工作。

图1

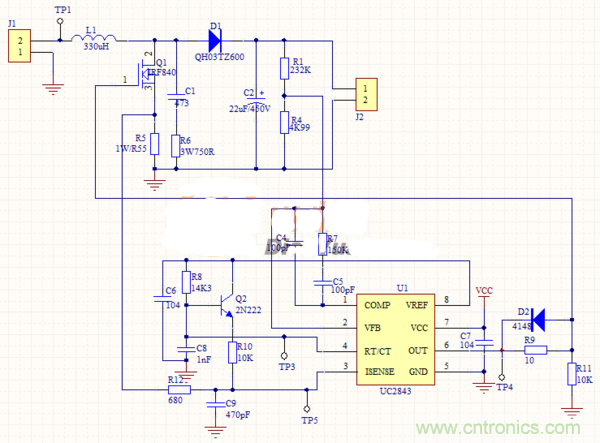

如图1所示，输入电压为24~100V，想通过此BOOST电路得到120V输出电压。控制芯片用UC2843，其中J1端为可调变压器输入端，J2端接负载电阻。UC2843的工作电源VCC用线性电压源来提供，所有的地都连接在一起。现在的情况是，当UC2843的VCC没有电压时，MOS管正常关断，可是，当把VCC接上时，MOS管发热严重，并且输入端J1电压降到很低（没有接VCC时，J1端电压为40V，接上VCC后，J1端电压降为2.5V左右）。连接VCC后，MOS管导通，但是一直不能关断，导致输入有短路现象。这是什么原因呢？

整个电路开环工作，占空比展开到100%。应该是有地方没有接对。此外闭环参数也存在问题，善用示波器来进行检测。R7、C4、C5这几个参数决定闭环零级点的位置，关系到整个闭环的稳定性。一开始不确定电路是否正常工作，可以把输出电容C2加的很大，这能保证电路能稳定，不会发生震荡。

对于R7、C4、C5这几个参数，一开始不确定电路是否正常工作，可以把输出电容C2加的很大，例如加到100μ，可以保证电路能稳定，不会发生震荡。

其次看源有没有限流，如果源被限流那就带不了太大的负载，负载大了以后，源的电压下降到2.5V，那么占空比肯定会被拉到很大。相当于源被短路，此时可以检查一下。此外RC震荡参数也不太对（R8、C8），如果要求24V输入，120V输出，那么需要的占空比为80%，但现在的RC震荡参数最大占空比只能到73%左右。24V时，输出达不到120V。或者可以通过仿真软件来进行仿真。
