牛人支招：如何快速设置高压电容并联零序电压保护

高压电容在实际的并联应用过程中，工程师需要对其设置多重保护，才能有效的保障电容器组的安全运行，零序电压保护就是其中的一种。在今天的文章中，就让学霸来为大家介绍一下，如何快速完成高压电容并联后的零序电压保护设置吧。

在高压电容器或电容器组的并联过程中，当线路为单星形接线时，工程师就需要为电路系统设置零序电压保护了。在整个电路系统保持正常运行时，三相容抗对称，I0和U0几乎为零，是无需担心的。但是一旦当电容器组某相的部分电容器故障时，电容器组的电纳就会发生较大的变化，在开口三角形出口的零序电压醵有较大数值，超过整定值时将整套电容器从母线上切除。零序电压保护的设置具有动作灵敏度高、运行可靠、结构简单等特点，最重要的是，零序电压保护的方式不会受到系统接地影响，是一种比较理想的保护方式。在高压电容器的并联保护设置中，零序电压保护方法又被称为开口三角电压保护方法，它也可以利用电容器每相关联的放电线圈或电压互感器二次侧接成开口三角形，最常见的接线保护方法如下图所示。

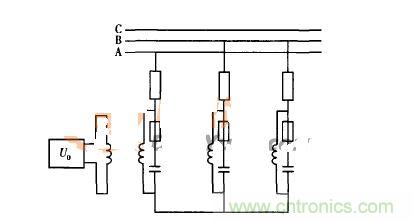

利用放电线圈构成的零序电压保护接线图在实际操作时，这种零序电压保护方法的定值计算公式如下图所示，在定制计算过程中，时间参数T的选值为0.1-0.2s：

在上图所提供的定值计算公式中，参数M为单台密集型电容器内部各串联段并联的电容器小元件数。参数N为单台密集型电容器内部的串联段数，参数UEX为电容器组的额定相电压。参数UCH为开口三角零序电压。参数UBP为开口三角正常运行不平衡电压。参数KK为可靠系数，可靠系数大于等于1.5，参数K为因故障切除的同一并联段中的电容器小元件数。以上就是本文针对高压电容在并联过程采取零序电压保护设置，所进行的简要介绍，希望能够对各位工程师的研发设计工作有所帮助。
