方案分享：led驱动电源电路图设计

LED驱动电源的要求在不断提高。高效率、高功率因数、安全隔离、符合EMI标准、高电流控制精度、高可靠性、体积小、成本低等正成为LED驱动电源的关键评价指标。本文分享一款led驱动电源电路图设计方案。

在全球能源短缺、环保要求不断提高的背景下，世界各国均大力发展绿色节能照明。LED照明作为一种革命性的节能照明技术，正在飞速发展。然而，LED驱动电源的要求也在不断提高。高效率、高功率因数、安全隔离、符合EMI标准、高电流控制精度、高可靠性、体积小、成本低等正成为LED驱动电源的关键评价指标。在目前的LED的电源驱动器中，必须使用电解电容，小型的电解电容寿命只能达到几千小时。但使用专利IC的驱动器，完全不需要使用电解电容，寿命达到4万小时以上，是原来led驱动器的10倍，而且专利IC驱动器的尺寸小，只有原来面积的四分之一，可轻易的放进LED灯泡内，不必改变原来灯泡的形状，让设计更加简单化，也更能让用户接受和喜爱。LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

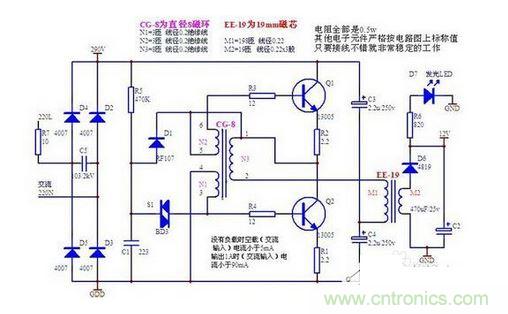

LED驱动电源电路图和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍两种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。第一种，LED驱动电源电路图如下：而另一种，基于AP1661+AP3102的LED驱动电路原理图，如下图所示：

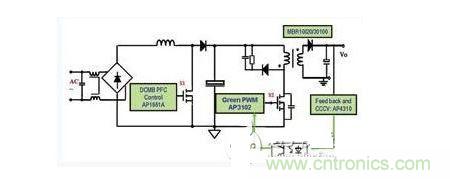

在上图第二种led驱动电源电路图中：该电路采用的是Boost PFC+Flyback两级拓扑结构，控制芯片采用PFC控制芯片AP1661，PWM控制芯片AP3102和副边恒流控制芯片AP4310。该led驱动电源电路图方案优点是输入/输出电容小，输出纹波小，隔离输出，功率因数高，电流精度控制在2%以内，可靠性高。
