知识汇总：OTL功放中的那些电子管

本篇文章对OTL功放电路中的电子管形式进行了总结，并且对这6种形式进行了全面的分析，对这部分基础知识比较欠缺的朋友可以通过本篇文章来进行深入的了解，希望大家在阅读过本文之后能够有所收获。

对于OTL作为一种无输出的功率放大器，对电子管的要求非常高。不仅在电子管的选择上，在电子管的功放电路选择上也同样要求颇多。在本篇文章当中，小编就将为大家介绍OTL中电子管功放电路的形式有哪些。

图1 电子管

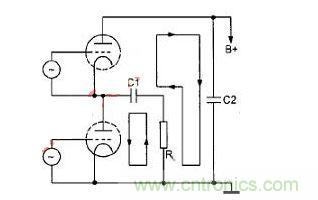

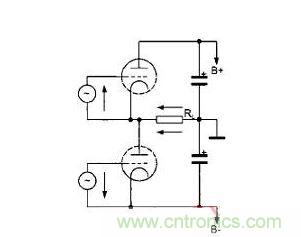

图2 电子管图1（a）～图1（f）是OTL无输出功放基本电路。图1和图2为OTL功放两种供电结构的方式，即正负双电源式和单电源供电方式。在正负双电源式OTL功放中，中心为地电位。这样可保证推挽电路的对称性，因此可以省略输出电容，使功放的频率响应特性更佳。单电源式OTL电路为了使两只推挽管具有相同的工作电压，必须使中心点的工作电压等于电源电压的一半。同时，其输出电容C1的容量必须足够大，不影响输出阻抗与低频响应的要求。

图3 电子管

图4 电子管图3和图4为OTL功放电子管栅极偏置的取法。由于上边管阴极不接地，因此上边管的推动信号由栅极与阴极之间加入，而下边管的推动信号可由栅极与地之间加入。至于其偏置方式，上边管可通过中心点对地分压后取出，而下边管的偏置电压必须另设专门的负压电源来供给。

图5 电子管

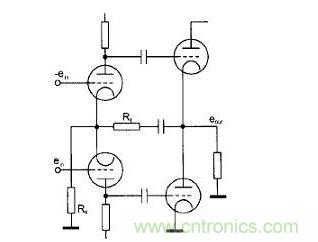

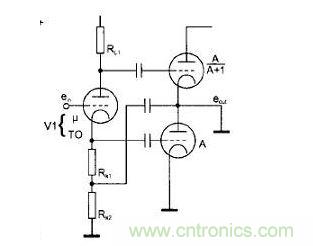

图6 电子管图5和图6为OTL倒相电路的应用。图5为采用屏阴分割式倒相电路对OTL功放进行激励。只要倒相管的屏极负载电阻RL与阴极负载电阻RK的阻值相等，其输出的激励电压总能获得平衡。图6为采用共阴极差分式倒相电路。由于共阴极电阻RK的阻值较大，具有深度负反馈作用，故电路稳定可靠。同时，只要担任差分放大的上管与下管的屏极负载电阻取值相等，其两管的屏极总能输出一对相位相反、幅值相等的推动信号电压。
