为什么上拉电阻要在TL431上并联一个RC？
在电路设计中，TL431可以说是最为常见的芯片之一，很多新手都不知道上拉电阻在TL431上并联RC到底有什么用意？小编就针对这个问题，给大家讲解一下在TL431电路设计中，上拉电阻并联RC到底能起到什么样的作用。
针对这个问题，可能很多新手并不太理解，只知道上拉电阻并联RC能够很好的改善开机过冲与动态性能，但其中的具体原因却并不清楚，下面就随小编来一起看一看这其中的原理吧。
改善开机过冲：并联RC相当于在开机瞬间降低等效上拉电阻，降低开机时的输出电压，因此有利于改善开机过冲。
动态性能：RC回路在传递函数中产生一个零点，能增加增益，提升相位，至于能不能改善动态性能，必须得经过细致的参数计算和调试。开机上拉电阻变小，等效于输出电压开始比较低，然后再逐渐增加，过程类似软启动，让占空比缓慢增加，同时输出电压也缓慢增加。因此，不但减小了输出过冲，也减小了开机时MOS管的应力。
上拉RC的目的是为了补偿反馈回路，所以参数不能随便设置，不然会现振荡，软启动只是其附加作用，通常RC较小时，软启动效果同样很小。
上拉电阻RC能在传输函数中提供一个零点，用来提升相位和增益。有些设计可能会使LC回路Q值过大，在谐振频率点相位急剧下降180度，容易引起震荡，此时RC回路就相当有作用，能把相位提升，起到消除震荡的效果。
在上电时，刚开始电容充电，TL431的K极电压被拉底，后来电容充电到VCC，二极管截止，RC回路就无法对TL431造成影响了。
分析之下，并联电解的方法比较好，不但可以任意调节软启动时间，也不会影响传递函数。
上拉电阻并联RC比较少见，特别是在反激的情况下。

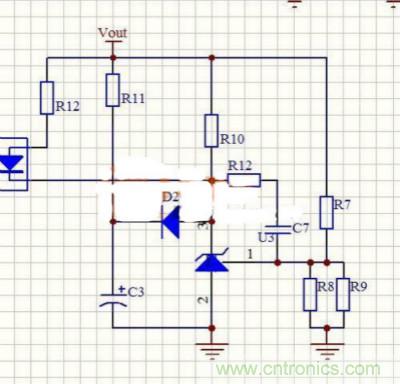

图1为外接RC构成的软启动电路。
本篇文章对TL431当中的上拉电阻并联RC的作用进行了较为全面的分析。对此类问题抱有疑问的朋友可以参照此篇文章作为参考，思考在自己电路中出现的问题。
