PCB Layout 爬电距离与电气间隙的确定方法

本文主要介绍的是在PCB设计中爬电距离与电气间隙的确定方法。有兴趣的工程师朋友们可以来看看，同时欢迎大家给出不同的建议！

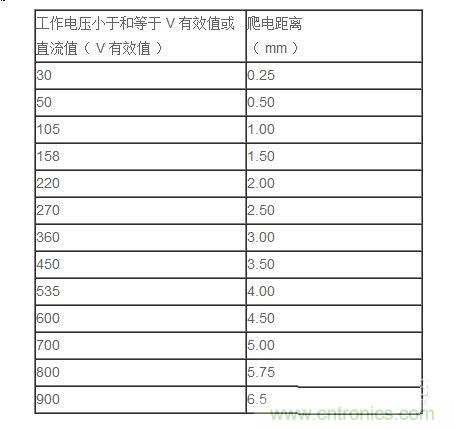

爬电距离的确定：首先需要确定绝缘的种类：基本绝缘：一次电路与保护地工作绝缘 ① ：一次电路内部；二次电路内部工作绝缘 ② ：输入部分（输入继电器之前）内部，二次电路与保护地加强绝缘：一次电路与二次电路；输入部分与一次电路；充电板输出与内部线路再查看线路，确定线路之间的电压差最后，从下表中查出对应的爬电距离表一：爬电距离

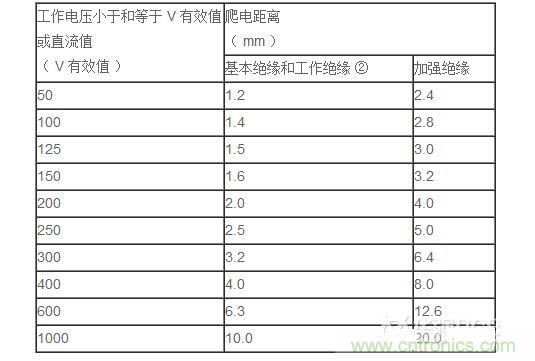

表二：爬电距离（适用于基本绝缘、工作绝缘 ② 、加强绝缘）

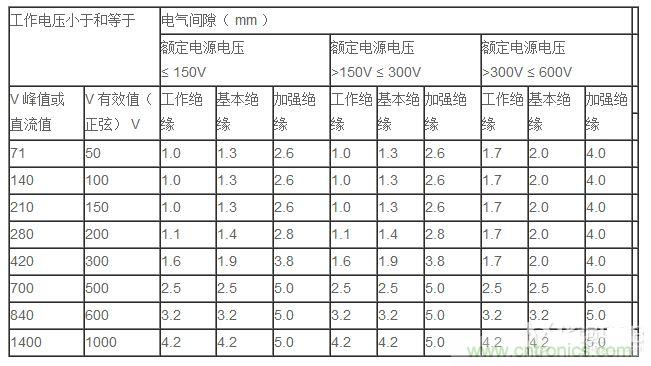

电气间隙的确定：首先需要确定绝缘的种类：基本绝缘：一次电路与保护地工作绝缘 ① ：一次电路内部；二次电路内部工作绝缘 ② ：输入部分（输入继电器之前）内部，二次电路与保护地加强绝缘：一次电路与二次电路；输入部分对一次电路；充电板输出与内部电路再查看线路，确定线路之间的电压差最后，从下表中查出对应的电气间隙表三：电气间隙（适用于一次电路与二次电路间、一次电路内、输入电路、输入电路与其他电路）

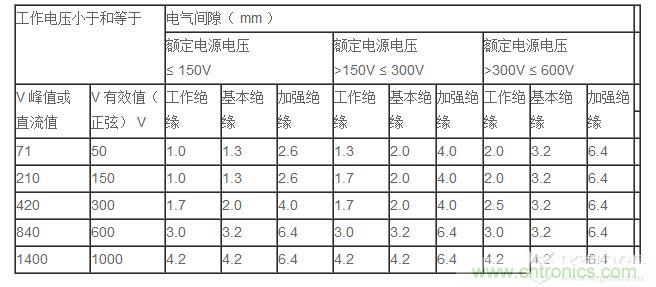

表四：电气间隙（适用于二次电路内）
