从根部了解：Rs触发器当中的电压波形图

本篇文章以专业的角度为大家讲解了rs触发器的电压波形图，从各个方面进行了不同的论证探讨，希望本篇文章能帮助对该知识点仍旧抱有疑惑的朋友，从中获取有价值的知识。

随着科技的发展，数字电路在电源设计领域的地位越加重要，数字电源当中的触发器也成为了人们关注的重点，在触发器的学习过程中，电压波形图是其中的重点难点，本篇文章就将对rs触发器的电压波形图进行分析。

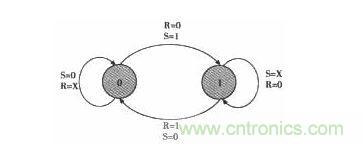

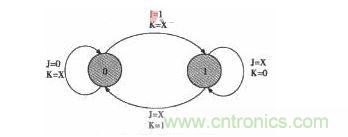

图1rs触发器状态转换图RS触发器的状态转换图如图l所示。JK触发器的状态转换图如图2所示。

图2JK触发器的状态转换图

触发器电路分析

RS触发器的特性由特性表和状态转换图可知，当S=R=1时，其状态均为不定态，而不同电路结构的触发器，其动作特点是有区分的。

基本RS触发器

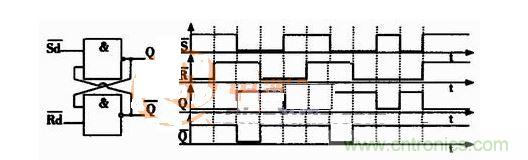

基本RS触发器的电路图及电压波形图如图3所示。

3基本rs触发器的电路图及电压波形图根据对基本RS触发器电路的分析得知：当SD=RD=0时，Q、均为高电平，一且SD、RD同时变为高电平，Q、输出为O，1（或1，0）无法确定。也就是说当SD=RD=0时，Q和输出端的状态是确定的，即为1，状态不定是指当SD、RD同时从0变成1后，Q、输出端的状态不确定（Q=1，=0，还是Q=0，=1，不能确定）。

同步RS触发器

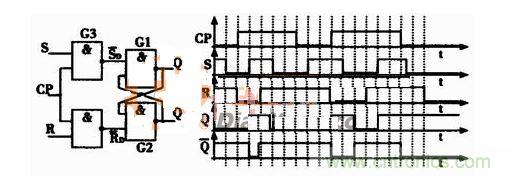

同步RS触发器的电路图及电压波形图如图4所示。

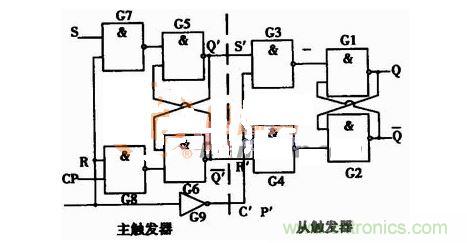

图4同步rs触发器的电路图及电压波形图根据对同步RS触发器电路的分析得知：CP=0时，S=X，R=X，Q、输出端保持不变；CP=1时，其工作情况同基本RS触发器一样（设Q初态为0）。CP=1期间，S=R=1，Q和输出同时为高电平1，一旦CP从高电平变为低电平，Q、输出端的状态同样是不定的（即可能Q=0，=1，也可能Q=1，=0）。其输出状态是随机的，无法确定。主从结构RS触发器主从结构RS触发器的电路图如图5所示，由主触发器和从触发器组成。

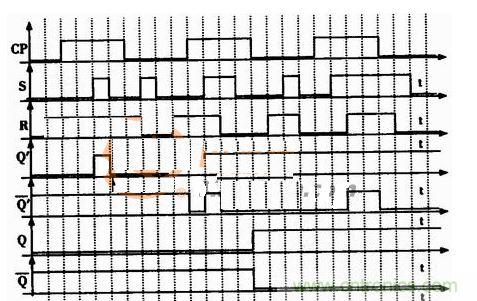

图5主从结构rs触发器的电路图主、从触发器分别由两个同步RS触发器组成。根据对主从型RS触发器电路的分新，画出其相应的电压波形图，主从结构RS触发器的电压波形图如图6所示（设初态为0）。

图6主从结构rs触发器的电压波形图CP=1时，主触发器触发工作，从触发器的Q、输出端保持不变；CP=O时，从触发器触发工作，主触发器的Q’、输出端保持不变。输出端输出状态的变化发生在CP信号的下降沿，但却是受到CP=1期间R、S输入信号的影响。图4中的脉冲3，CP=1，S=R=1时，Q’=1，且持续到CP下降沿时刻，则Q’=0，=1，还是Q''=1，=0不确定。所以当CP下降沿时刻一到从触发器Q端输出高电平还是低电平无法确定，其状态不定，并不是指Q、同时输出高电平，和基本RS、同步RS触发器的理解不同。通过对电路的分析总结出主从型RS触发器Q端电压波形变化的描述方法。从触发器是按照CP下降沿时刻到这一时刻主触发器输出端Q''、的信号触发工作。即Q’=1，=0，则Q=1，=0；Q''=0=1，则Q=0=1。所以不需要对CP=1期间，主触发器Q’、的信号全部分析出来。可以在每个CP脉冲下降沿到来这一刻往前去确定Q’，一旦明确知道Q''的信号，就不需要知道前面Q''的信号，即知道CP下降沿这一时刻的Q’的信号，则CP下降沿时刻一到，从触发器的输出也明确了。图4中脉冲1下降沿t2时刻到，如何判断Q端的信号？由于t1-t2期间S=O，R=1，主触发器量0，即Q’=0=1，所以t2时刻一到，Q=Q’=0=1，不需要对t1之前的信号再进行详细分析。同理脉冲2下降沿t5时刻到，由于t4-t5期间，S=R=O。主触发器处于保持状态，而Q’保持什么状态不清楚，再看t3-t4期间，S=1，R=0，主触发器置1，使Q’=1=0，由此可知t4-t5期间主触发器保持1状态，所以在t5时刻一到Q=Q’=1=0。
