10年浓缩的精华 主板基本结构秒懂
很多人不会自己玩DIY，更别提懂DIY的人。今天就来介绍一下集结了10年浓缩知识精华，让你秒懂的主板基础结构的讲解。虽然不会玩DIY，但可以从学习主板基本机构开始了解最基础的步骤。本文就来简要介绍主板结构。

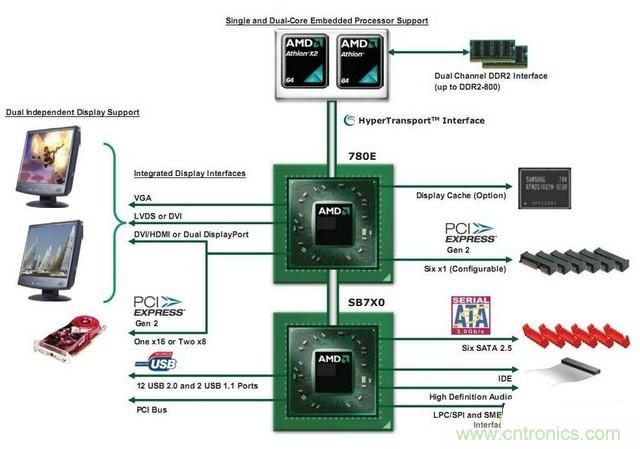

主板的功能是什么？就是提供各种硬件的【安装基座】，把各种【硬件连接】起来。传统的主板有两颗芯片，按照连接的硬件种类不同，分为【北桥】芯片和【南桥】芯片，统称\"芯片组\"，比如780G北桥+SB710南桥。
南桥通常在主板右下角，用来连接【低速的硬件】，最主要提供SATA硬盘/光驱控制、IDE硬盘/光驱控制、USB接口、音频和PCI控制。
主板+CPU必须完成上面这些功能，否则平台不完整，无法使用，而集显是例外，不是必备，但如果主板有、CPU也有，那么就是冗余，也无法使用。
南北桥芯片组设计已经被市场淘汰，目前世面主流是【单芯片】，比如A55、A68、A88等都是单芯片。
单芯片设计下，【CPU吞并了北桥】大部分功能，包括内存控制、显卡PCI-E控制、集成显卡、集显输出，而单芯片基本上就是传统南桥功能，只是多了传统北桥的低速PCI-E扩展。
AMD的AM家族是南北桥设计，主板上两个散热片，集显在主板，CPU就是纯CPU，而FM家族是单芯片，主板上一个散热片，集显在CPU，显卡PCI-E控制也在CPU。
如果拿FM家族的CPU配AM家族的主板，且不说接口不兼容，从功能上来说，内存控制、集显、显卡PCI-E控制都可能是重叠的，一山不能容二虎，不能这样配。而AM家族的CPU配FM家族主板，就会出现没有人提供显卡PCI-E、集显等功能的问题，三缺一，麻将都打不起来。
同样，Intel平台现在主流也是单芯片设计，比如H61、H81、B85等都是单芯片。
以H81为例，我们来看看各部分功能都是来自哪里：
内存插槽--内存控制器，来自CPU
核芯显卡及显示输出--整合显示，来自CPU
SATA接口--磁盘控制器，来自H81
USB3.0/2.0--磁盘控制器，来自H81
PCI-E显卡--显卡PCI-E控制器，来自CPU
PCI-EX1插槽--低速PCI-E控制器，来自H81
声卡/网卡--低速外围设备，来自H81
PS/2键鼠--低速外围设备，来自H81
温度检测/风扇控制--低速I/O芯片，来自H81
高速设备通常来自传统北桥，即现在的CPU，低速设备通常来自传统南桥，即现在的主板芯片，搞明白这点之后，你就会明白为何现在的主板对性能影响不大。
CPU吃掉了北桥，那么为什么不吃掉南桥呢？实际上，现在市面的确有这种主板，那就是赛扬J1900、赛扬N3150等，这些产品都采用低功耗、板载CPU设计，CPU除了具备传统北桥功能，还具备传统南桥功能，所以主板上只有一颗芯片，只需要一个散热。
但这种设计还不会是市场主流，一来是因为技术方面原因，另一方面是因为市场生态方面原因。
搞清楚主板的基本结构没有？现在的CPU已经具备了传统北桥大部分功能，所以主板就是一个南桥的角色，如果你发现CPU+主板组合后不能提供传统南北桥的部分功能，那么就说明，你可能又装错了。
