如何巧妙检测光电耦合器好坏，只需一招！

在电路设计中，有时需要将光与电进行互相转化，此时就需要光电耦合器的帮助。由于承担着进行转换的职责，所以光电耦合器的质量与性能好坏非常重要。在本篇文章当中，小编就将为大家介绍一种使用定时器来判断光电耦合器性能与质量好坏的方法。

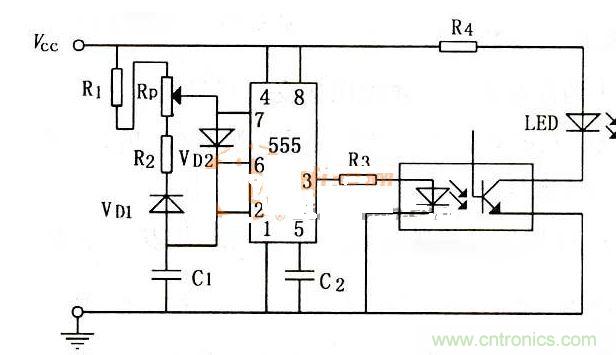

如图1所示，电路当中的VD1和VD2的作用是将电容C1（其容值为10uF）的充放电回路分开，以使定时器输出占空比可调的脉冲波形；C2为滤波电容，容值为0.01uF，它的作用是组成定时元件；R1、R2的阻值分别为10kΩ和51kΩ；Rp的阻值为0—10kΩ；R3、R4的阻值分别可取为2kΩ和1kΩ，它们的作用均是为了限流；

图1
Vcc可使用干电池或直流稳压电源。

检测步骤如下：

加电（Vcc=5V或6V）后若发光二极管LED按2Hz左右的频率闪动，则说明该被测管质量性能良好，其原因是，加电后，定时器会从3引脚输出脉冲电压（此电压与Vcc的值有关，此脉冲电压通过电阻器R3加到光电耦合器发光管上，其振荡频率：f=2Hz因此，也就出现了上述现象。此电路能调节LED的发光时间间隔。

需要注意的是：

1、此电路可去掉VD1、VD2以及滑动变阻器Rp，这样5定时器就会输出占空比不变的脉冲波形。2、定时器的输出脉冲频率不能太高，否则会发现发光二极管LED的状态是一直亮着，从而影响察看效果。以上的两点非常重要，希望大家在按照步骤进行对光电耦合器的检测时能够时刻记住以上的注意事项。本文不仅对利用定时器进行光电耦合器好坏排定过程进行了讲解，还对其中的一些注意事项进行了特别提醒，希望大家在阅读过本篇文章之后能够有所收获。
