抽丝剥茧系列——一次解谜经历

某网友S提问: 使用仿真软件模拟背板上的微带线，两边分别加上背板连接器和过孔的S参数模型，仿真出来的结果发现插损曲线整个频段都会有波浪状的震荡，实测时完全不会有这种情况，为什么？

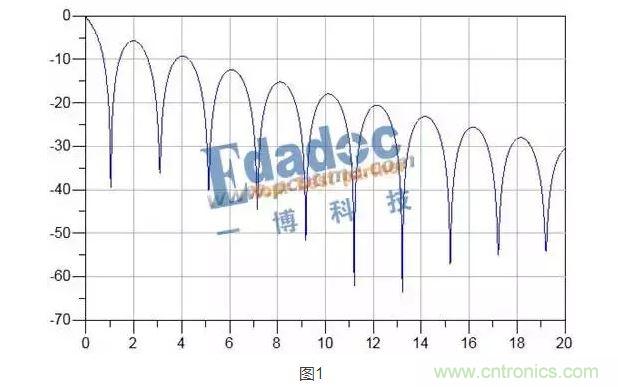

另一位热心网友P表示也遇见过这样的情况，并且附上了图1:

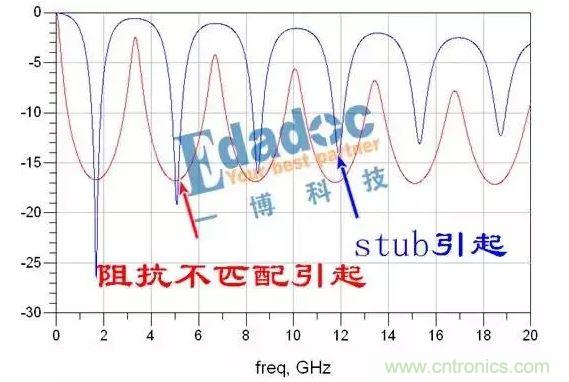

小陈看到之后，撸起袖子准备开始回答了。一如之前在《S参数震荡原因总结》中所说，单线出现如此明显的震荡，有两种情况，一种是严重的stub，另一种是阻抗不匹配严重。但是这两种情况的震荡起来的表现是不一样的，如图2：

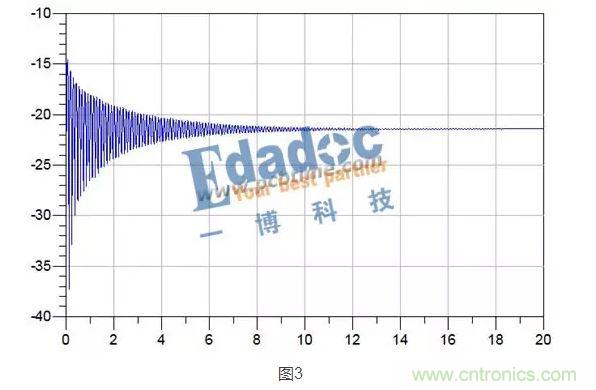

很明显，前面图片中应该属于stub引起。并且，第一次谐振为stub长度=谐振频率对应的1/4波长时。可以看到第一次谐振频率为1GHz，在普通板材的情况下，1GHz正弦波波长为6000mil，这个stub长度应该为1500mil。于是小陈很自信的回答道：任何的阻抗不连续，包括stub等，都会引起相应长度的谐振。如图中的1500mil的stub引起的就是一个谐振频率为1+2n GHz的谐振。由于实际加工会有非常多的阻抗不完全连续的地方，可能我的反谐振点就是另外一段长度的谐振点，导致整个频带上的震荡看起来不明显，但是通常总体的回损要比理想中的大一些。小陈以为收到的会是鲜花和掌声，没想到热心网友P回复道：分析的很在理，但是这个结构是完全匹配且没有任何stub的。并且展示了其通道的回损以示清白。

没有stub，而且阻抗完全匹配，跟小陈想象中的完全不一样啊！但是回损又比较大（高于20dB）,马萨卡•••这是一对差分线里的一跟单线的S参数？不遵守游戏规则啊！好吧，小陈立马回复道：如果是差分线的话，从回损来看，谐振周期为125MHz左右，推测线长大概在24inch（线长=谐振周期的半波长）。而插损的谐振是由于远端串扰引起，而这个震荡的周期跟串扰率有关。当小陈满心欢喜的觉得这次对了的时候，网友S出现了：“不好意思，我出问题的走线是单线，也没有stub，阻抗匹配也非常好，震荡的原因是因为我的端口阻抗设置错了，导致来回反射引起的震荡。”小陈： ••••••看来这丝不好抽，茧也没那么容易剥啊。分析问题之前还是要问清楚各个方面的情况再下结论，然后还要学会使用名言：“it depends”。
