详解：LED无频闪产品中Buck电路“举足轻重”的作用

从事LED照明设计的研究者们一直将无频闪作为合格产品的检测标准之一。而“无频闪”反映在电源层面上的设计就是关于“频率”的控制问题。本文主要为大家讲解下这个问题。

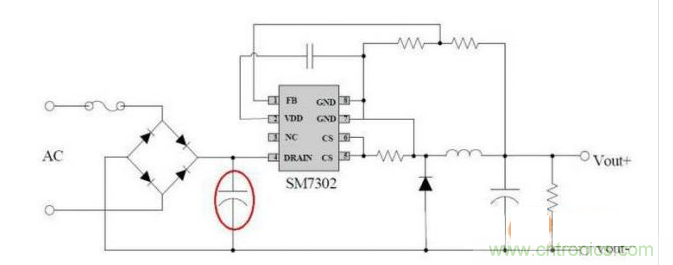

从事LED照明设计的研究者们一直将无频闪作为合格产品的检测标准之一。而“无频闪”反映在电源层面上的设计就是关于“频率”的控制问题。人眼与CCD探头都无法察觉超高频，但低频就会被人眼察觉。所以目前市面上的无频闪产品，要么直接采取超高频的输出方式，要么就是真正意义上去降低直流中的纹波含量。但实际上，利用buck电路能够非常方便的实现LED无频闪的设计。在“LED无频闪技术之被动PFC（填谷电路）”和“LED无频闪技术之两级电路”中，我们介绍了功率因数的重要性和如何实现功率因数补偿。明确的知道功率因数的高低不会影响电源的功耗，提高功率因数更多的是出于降低电源对公共电网的用电压力。随着LED民用照明市场的爆发式增长，LED灯具配套材料中的散热器件和光源成本都下降明显，LED驱动电源的成本压力尤为突出。出于降低综合成本和缩减尺寸的考虑，LED民用照明领域大部分都采用了非隔离内置MOS无PFC的BUCK电路（非隔离的SM7302、DU8618）。图1 SM7302

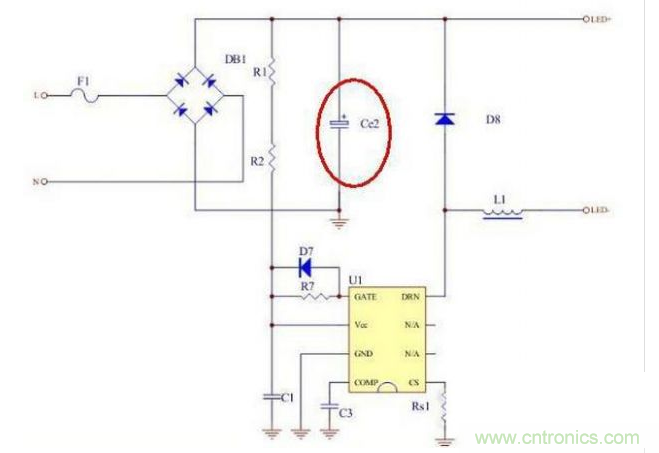

图2 DU8618BUCK电路中，桥堆后面的电解电容的取值大小直接影响输出的稳定性和纹波大小。BUCK电路无功率因数校正，故PF值大都在0.5左右，波形如图3。体积小、低成本、高效率、无频闪是它的最大优点，最大的缺点是谐波较高。

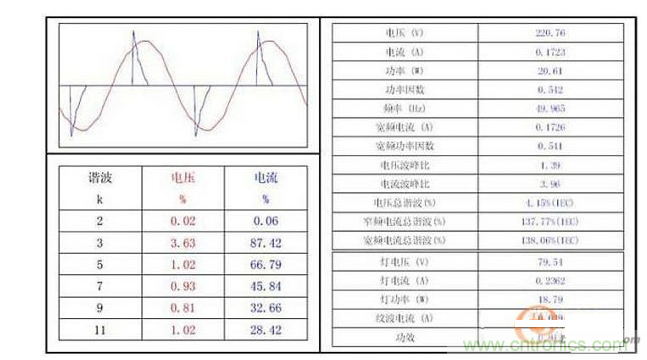

图3所以从数据上来看，BUCK电路的无功率因数校正是最适合LED无频闪照明设备的。因此在设计LED照明电源时可以首先考虑采用这种电路来进行设计。
