专家教你快速设计多模块电源串联电路

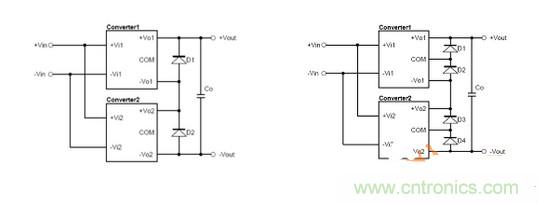

传统串联应用电路图

上图中所展示的电路图为一般常见的电源模块串联工作应用。在平时的工作中，工程师为了获得较高的电压输出通常会选择将两个电源模块的输出串联起来，然后直接与负载连接。这样一来，工程师就能够得到两组输出相加之后的输出电压（Vo1+Vo2）。在使用这种串联方式的前提下，建议使用者在各组输出并上二极管，用来防止两组输出因启动时间差，在输出端产生不正常的电流路径所造成的不良影响，串联后的输出电压，可再加上输出电容，用以降低因两电源模块差频所造成Ripple&Noise

传统串联应用电路图

上图中所展示的电路图为一般常见的电源模块串联工作应用。在平时的工作中，工程师为了获得较高的电压输出通常会选择将两个电源模块的输出串联起来，然后直接与负载连接。这样一来，工程师就能够得到两组输出相加之后的输出电压（Vo1+Vo2）。在使用这种串联方式的前提下，建议使用者在各组输出并上二极管，用来防止两组输出因启动时间差，在输出端产生不正常的电流路径所造成的不良影响，串联后的输出电压，可再加上输出电容，用以降低因两电源模块差频所造成Ripple&Noise。
