最容易被误解的常识：区分三相电与三孔插座

很多人在谈到三相电时认为是单相的、多了一个接地孔的三孔插座，就是因为对三相电和三孔插座的概念出现了偏差。本文针对这个容易出现误差的常识性错误进行纠正。

三相交流电是电能的一种输送形式，简称为三相电。三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

工业用电一般使用三相电较多，但是，我们日常生活中多使用单相电源。三孔插座其实是单相电，一个火线，一个零线，一个是接地。

三相电的发电原理

发电厂发电一般是通过水利、火力、风力等自然能转换为动能驱动大型电磁铁产生正弦交流电，为了最大化发电效率，一般要在发电机中安装三个线圈。

因为通过实际应用以及结合发电机的造价成本，发现使用三个线圈是最稳定最经济的方案，发电机中的这三个线圈两两呈120度夹角分布，这样发电机输出电就有三相，分别称为A、B、C相。

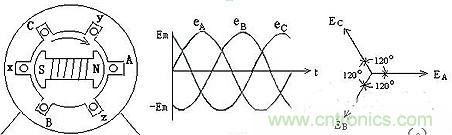

图1 三相电的发电原理

三相电的传输方式

从发电厂输出三相电之后，首先通过升压变压器将交流电升压到十几万伏后输送到很远的地方，然后通过降压变压器把高压降为低压供给民用（220V）或工业用（三相380V）。

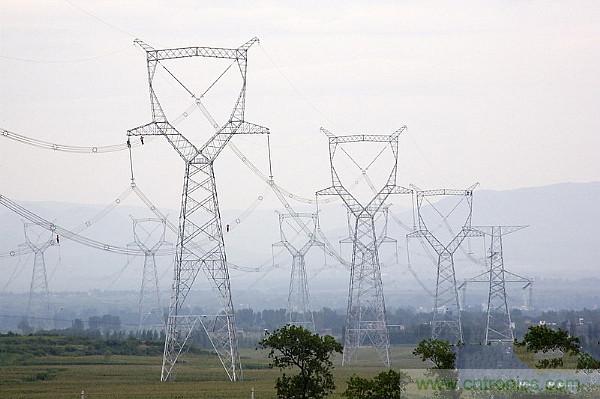

在输电铁塔上，常常能看到多根高压输电线，仔细观察可以发现塔顶有两根细线，这不是输电用的，而是避雷线，也叫地线。

避雷线下面就是输电线路，根数都是3的倍数，这三根线就是我们常常说的火线，他们连接到发电站的三相供电线路，也就是上面我们提到的交流发电机输出的三相电。

图2 三相电传输

三相电应用和接线

三相电主要是应用在工业领域，给那些需要接在三相电源上才能正常工作的负载进行供电。

其实三相设备和单相设备，在接线上的区分是非常明显的，如下图所示。

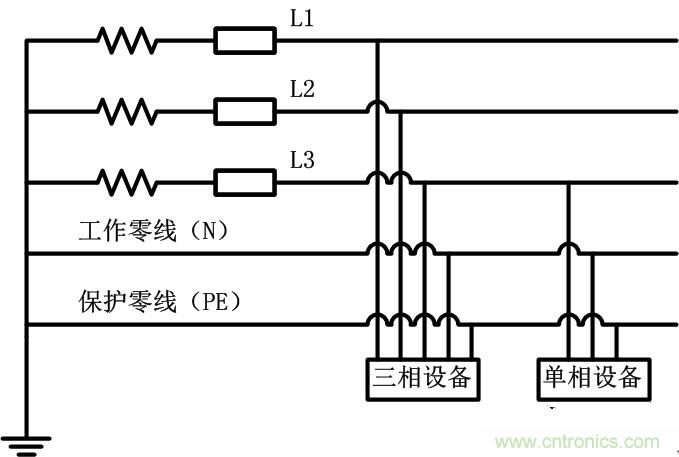

图3 三相设备和单相设备接线区分示意图

三相电常见问题：不平衡

在使用三相电的过程中，理想的三相电应该是完美的正弦波，但是一些因素会使波形偏离正弦，由此便产生电能质量问题，如三相不平衡。
