爆拆影驰大容量SSD，探秘它的传输极限！
作为一个拆机爱好者，对拿到手的硬件产品总是想一探究竟。当然，到手的影驰GAMER512GBPLUS的也摆脱不了被拆的结局，虽然有3年包换的质保，但还是忍不住好奇。下面就跟着土豪一起看看，这一千多的大容量SSD里都有些什么。
影驰GAMER系列512GB的SSD，就这样没有质保了，还是挺可惜的。SSD的背部是SATA3接口及SSD的条形码和相关的信息。
这个SSD采用的是卡扣式的组装方法，外壳是金属拉丝的外壳，把质保标签撕开后直接暴力拆解就可以。

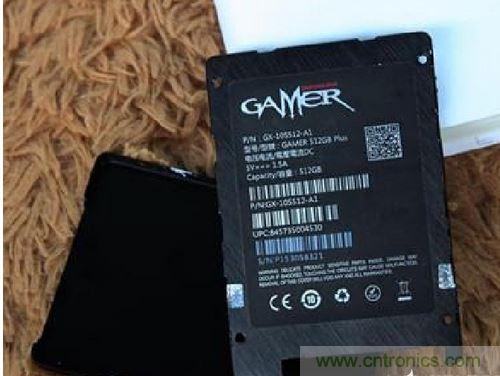

SSD背部的详细信息。

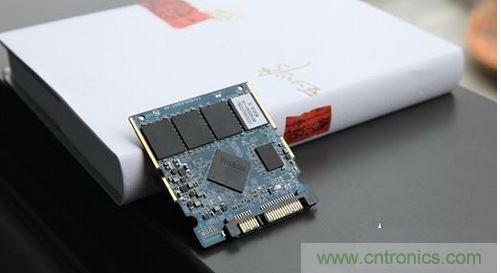

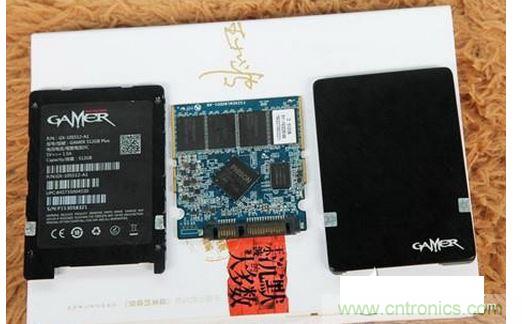

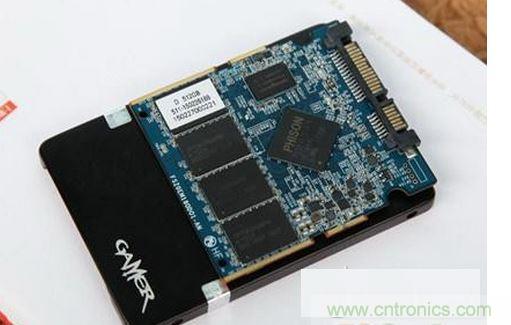

拆开以后，里面并没有多少东西，一块PCB+8颗闪存颗粒+主控+缓存。怪不得拿在手上很轻，其实SSD完全可以做的更小的。
2.5寸的SSD外壳，里面的PCB板只占外壳的三分之二左右。

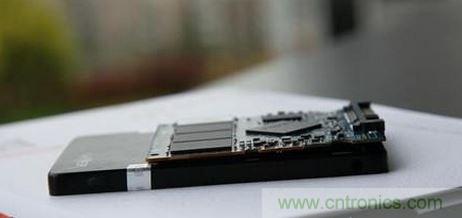

厚度上就更不用说了，SSD外壳的厚度是7mm。PCB的正面是一颗主控、一颗缓存、4颗NAND闪存颗粒。

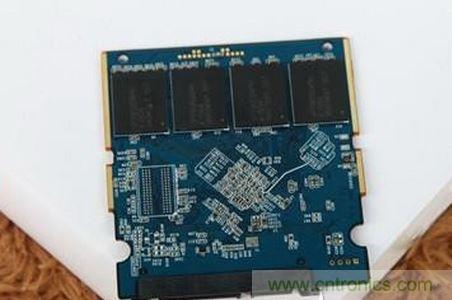

PCB板的背部是4颗NAND闪存颗粒。

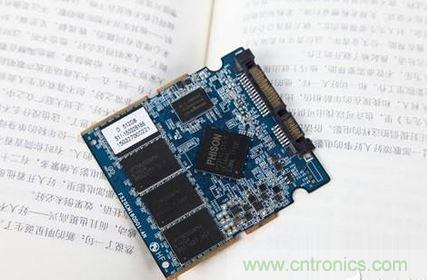

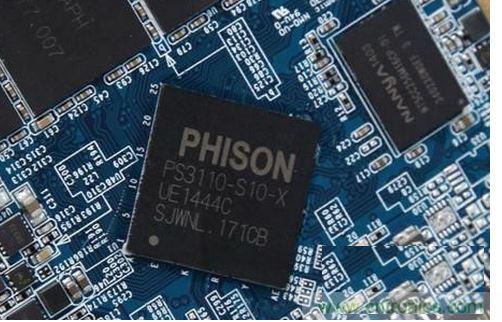

群联PS3110-S10主控，采用55nm工艺制作，四核心设计，最多可支持八通道32CE闪存，支持各闪存场的10nm级别的MLC与TLC闪存，支持AES-256、TCGOpal2.0加密，使用MLC闪存时最大连续读写速度可达550/530MB/s，4K随机读写IOPS可达 100，000/90，000。这款主控支持点对点数据保护，能在主控、DRAM缓存、NAND闪存之间进行纠错保护，支持智能ECC，使用类似RAID 的冗余机制恢复不可纠正错误，智能Flush则用于实时数据写入管理，最大限度地减少DRAM利用用户数据，可减少意外掉电造成的数据丢失风险。群联这个主控内部有四个核心，其中三个是专门负责闪存内部管理的，这样的设计为了保证SSD能够保持良好的读写速度，即使在硬盘可以空间低时也可以保持性能良好。

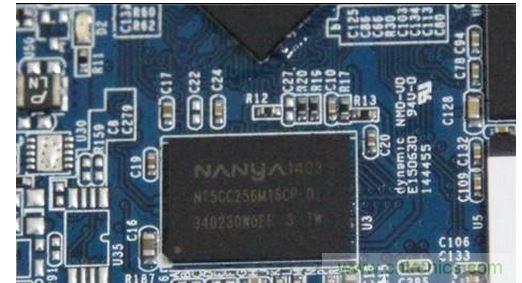

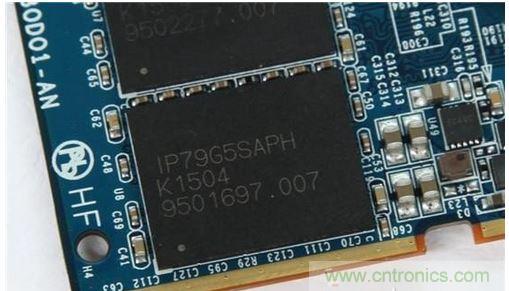

512MB南亚缓存颗粒，为整体存放映射表以及提高数据缓冲作用。闪存颗粒是单颗64GB大小，正反面各4颗，正好组成512GB的大小。

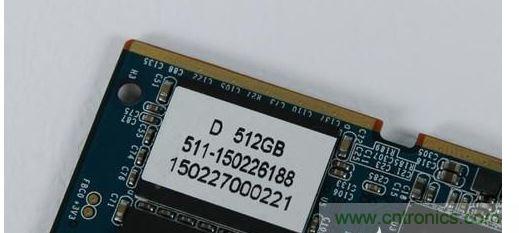

SSD的识别编号吗？应该影驰的每个SSD都不一样吧。
硬件都拆解了，软件的测试自然少不了了。因为受限于SATA3接口，理论的最大传输速度是600MB/s，不过都说是理论值了，估计读写速度能到550MB/s就已经很不错了，不过512GB的大容量，估计也差不多了。

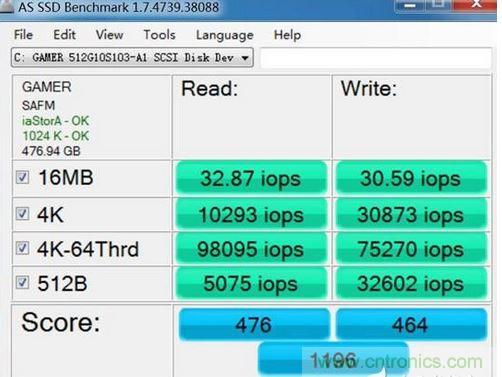

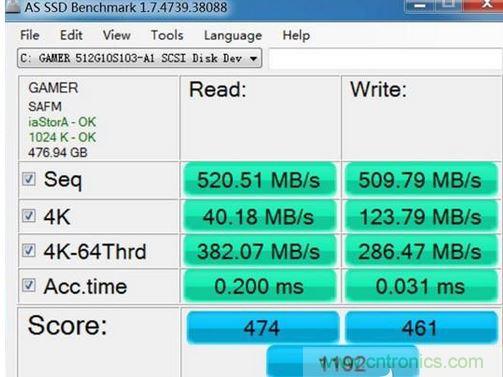

ASSSDBenchmark是一款专门的固态硬盘基准性能测试，它的测试内容很全面，包括了4个方面的测试（顺序读写、4K随机读写、64线程4K读写、寻道时间）。测试了两次，都很接近1200分，读写速度都在500MB/s以上，随机4K成绩也不错。

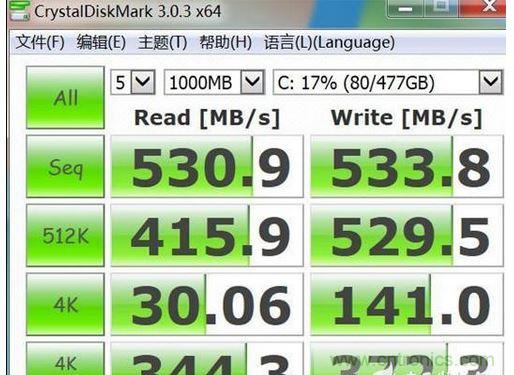

CDM的测试成绩，各项数值都要比ASSSD的要好。

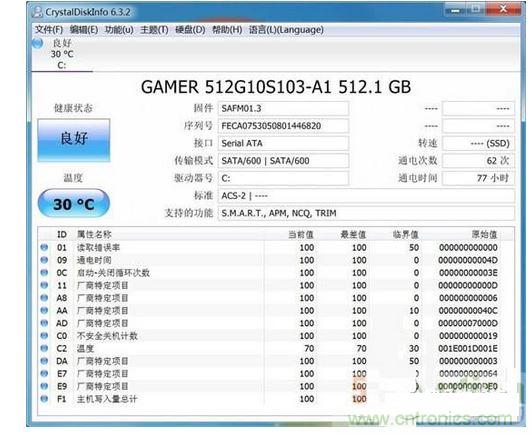

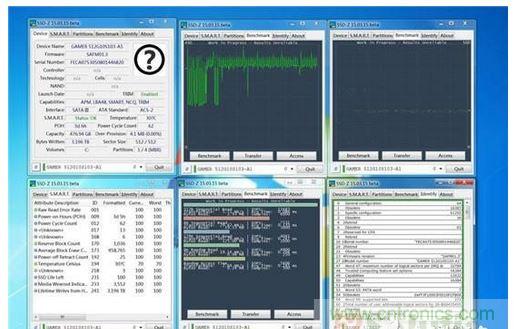

CDI对这款SSD的基本信息检测结果。
从上面的这些测试成绩来看，这款512GB的影驰GAMERplusSSD已经很接近SATA3传输速度的极限了，要想获得更快的读写速度的话，得上PCI-E或者M.2了。就读写性能上来看的话，也不比三星850Pro差多少，当然850Pro综合看还是目前第一的SATA3固态，但在价格上并不平民。
