在功率分析中同步源和PLL有什么作用？

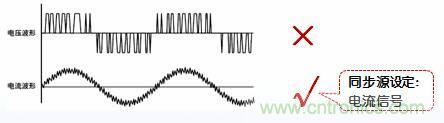

在使用功率分析仪测量数据时，如果同步源设定不当，测量值有可能不稳定甚至出错。而谐波测量模式为何还要选择合适的PLL源，很多人都不明白同步源和PLL源有什么异同，又有什么作用。

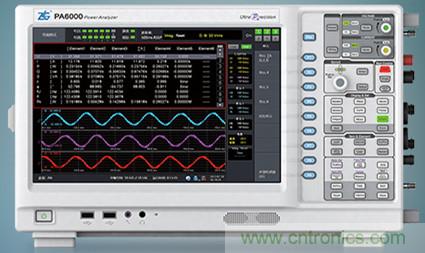

在功率分析仪PA6000中，常规车辆模式只需要设置同步源，不需要设置PLL源的，只有在谐波模式和IEC谐波模式下才需要设置PLL源。因为谐波测量的核心是时域到频域的转换。离散傅里叶变换时对数字信号进行时域到频域转换，而高效进行DFT的方法就是快速傅里叶变换（FFE），而PA6000就是使用该方法来实现谐波测量的。FFT算法中有一个假设，假设离散时间序列可以准确地在整个时域进行周期延拓，所有包含该离散时间序列的信号为周期函数，周期与时间序列的长度相关。然而如果时间序列的长度不是信号周期的整数倍，假设条件是不成立的，就是产生频谱泄露。对信号做FFT分析时，如果采样频率固定不变，由于被采样信号自身频率的微笑变化以及干扰因素的影响，就会使采集数据不是信号周期的整数倍，此时就会产生频谱泄露。PLL锁相环是一种反馈电路，其作用是使用电路上的时钟和某一外部时钟的相位同步。PLL通过比较外部信号的相位和压控晶振的相位来实现同步，在比较的过程中，锁相环电路会不断根据外部信号的相位来调整本地晶振的时钟相位，直到两个信号的相位同步。PA6000通过引入PLL硬件，使采样频率和信号频率同步，然后通过倍频保持采样频率是信号频率的整数倍，保证采集数据正好是信号周期的整数倍，从而消除频谱泄露。
