PCB电测是一种有效的印制板最终检验方法。 大家都知道我们成品PCB在交货之前都要100%进行电测，它能根椐用户设计的网络逻辑关系来判断印制板的电连接性能是否与用户的设计一致。一般而言,印制板测试主要有两中方法。

网表文件的作用

PCB电测是一种有效的印制板最终检验方法。 大家都知道我们成品PCB在交货之前都要100%进行电测，它能根椐用户设计的网络逻辑关系来判断印制板的电连接性能是否与用户的设计一致。一般而言,印制板测试主要有两中方法。一种是针床通断测试，另一种是移动探针测试(flying probe test system)也就是我们通常所说的飞针测试。它们的测试原理是什么呢，常规就是通过专业软件提取客户的原始gerber内的网络逻辑与成品PCB的网络逻辑进行比对，确保成品的PCB没有开短路。但是这样有一个弊端，如果我们提供的原始GERBER资料，投产时没有进行过IPC-D-356A文件的比对，那么工厂最终的电测测试结果是只能确保裸板与原始GERBER一致，而不能保证其与PCB设计的原理图一致。如果我们提供的GERBER资料万一有开短路的问题存在，那么结果不言而喻。如果是大型量产的话，对于PCB的终端客户来说，可能是灭顶之灾。IPC-D-356A文件可以添加到驱动飞针测试设备的后处理命令中。如果我们提供了IPC-D-356A文件，现在一些先进的测试机可以将其读入并转换成测试机能够正常识别的网络文件 。因为IPC-D-356A格式文件是一种有特定排列格式的数据文件,这种数据格式可以使测试数据变得单一化,通过对IPC-D-356A数据文件的解析,可以重画测试板的走线和焊盘点,实现其功能。IPC-D-356A网表文件是三种测试点报告文件输出格式之一。这个文件典型用于裸板加工测试模式，它是用数字形式测试裸板电气性能的资料。由于裸板测试是在布线工艺完成之后进行，裸板测试信息是以IPC-D-356格式提供，并与单个元器件的管脚信息相关。不管你在IPC-D-356A 文件中定义了哪种特性的测试点位置，板加工厂家通常都能够使用文件中的数据达到他们想要的任何测试类型，不同的测试类型依赖不同环境和文件中的不同内容，虽然有时需要手动干涉来修改文件,但是这样完全保证了我们最终的产品与我们当初设计的原理图的一致性. 因此，根据IPC-D-356标准测试的生产商可以轻松检查并提供诸如“GND与VCC短路“之类的信息.所以说IPC-D-356文件还有一个重要的作用,那就是用它导入测试机,可以对我们的裸板进行网络测试.下面部分是常用设计软件输出IPC-D-356A文件的方法：1）ALLEGRO输出：如图。

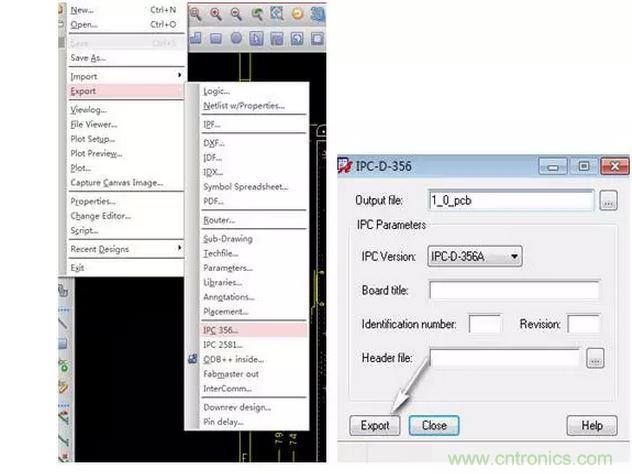

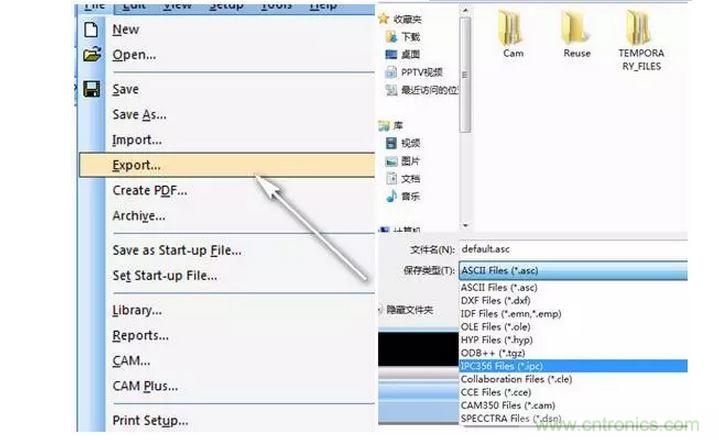

2）PADS输出：如图；

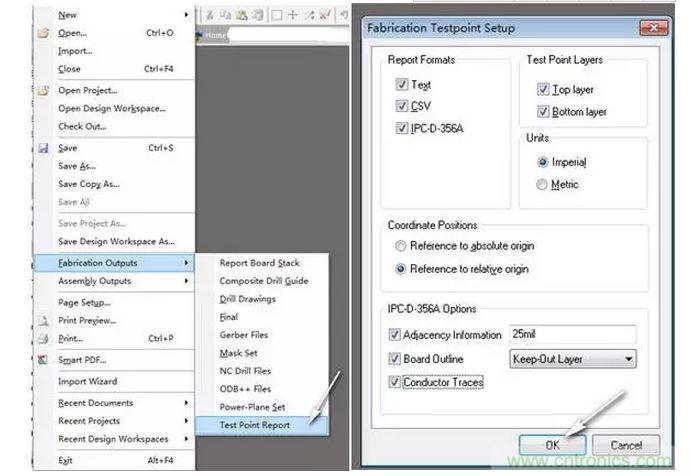

3）AD输出：如图；

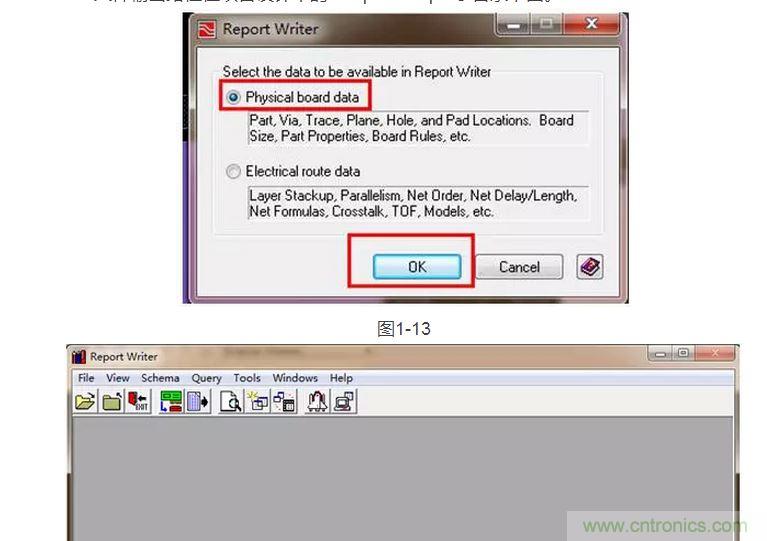

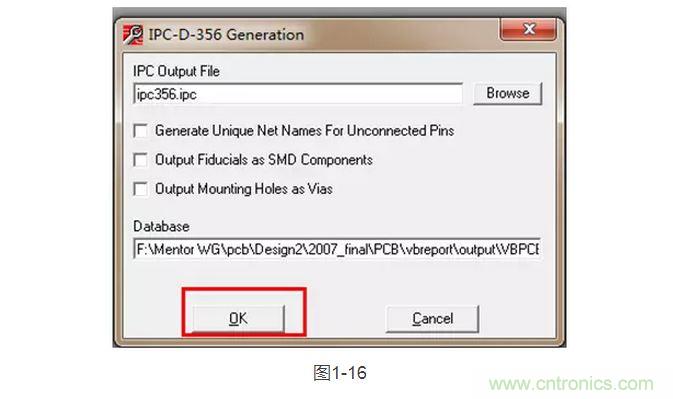

4）WG输出：如图；选择菜单命令Output->Report Writer,在弹出窗口如图1-13，选择Physical board data,然后点击OK会弹出如图1-14窗口，在菜单栏中选择Tools->Laucher，则会弹出如图1-15窗口，选择IPC-D-365,然后点击Run，在弹出如图1-16窗口点击OK按钮，IPC365文件已生成，然后关闭窗口。IPC365文件输出路径在项目设计中的vbreport output子目录下面。

阅读全文我们可以总结出IPC-D-356A文件的作用：1）可以对比GERBER文件的网络安全性。2）可以方便的查看出PCB的排层顺序，特别是多层板效果明显。4.可以转换成PCB工厂的测试文件，进行测试。
