指纹识别锁DIY,以后出门不用带钥匙了


呀!忘了带钥匙,肿么办?是不是很多人遇见过这种情况?老是把钥匙忘记是件很悲剧的事,总是被锁在房外,有没有什么好方法可以改变呢?当然!你只要拥有一个指纹识别锁就好了,手指头是永远不会忘记带的对吧?那么如何DIY呢?看下文!

作为一个记性不好的人,老是把钥匙忘记是件很悲剧的事,我就有好几次被锁在外面,等待是一件苦恼的事情。我决定改变。我总不会忘记我的手指吧,于是我想就做一个指纹识别开关好了。指纹识别锁DIY

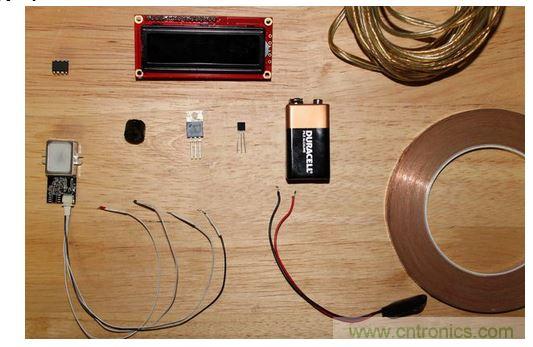

所需组件:ATtiny85单片机、GT-511C1指纹扫描器、蜂鸣器、7805电压调制器、NPN晶体管、9V电池、9V电池扣、LCD显示模组、线材。

指纹识别锁DIY

所需组件:ATtiny85单片机、GT-511C1指纹扫描器、蜂鸣器、7805电压调制器、NPN晶体管、9V电池、9V电池扣、LCD显示模组、线材。

指纹识别锁DIY

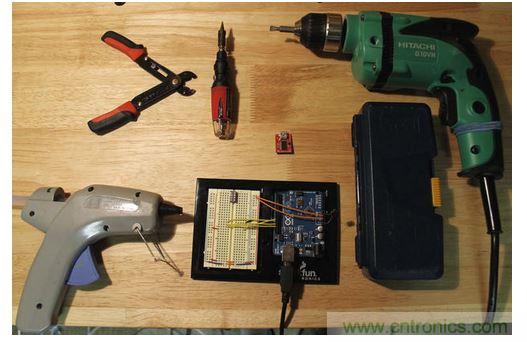

所需工具:FTDI Basic Breakout、Arduino(用来为ATtiny85编程)、热胶枪、钻头等。

指纹识别锁DIY

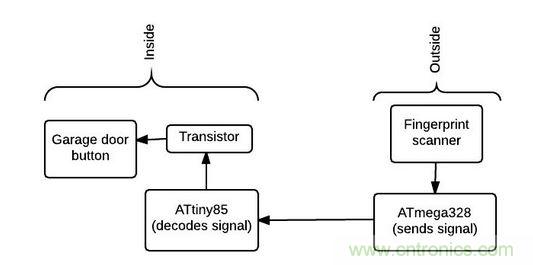

设计原理模型图。

指纹识别锁DIY

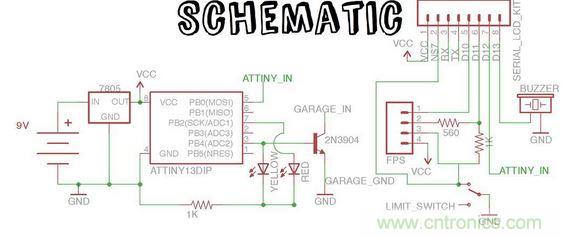

电路图。

指纹识别锁DIY

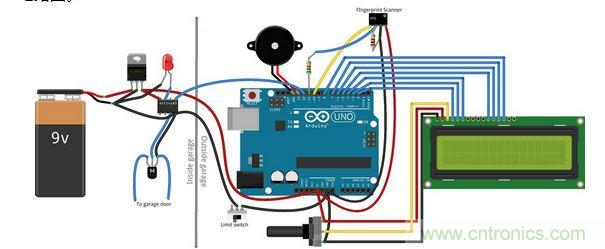

连接图。

指纹识别锁DIY

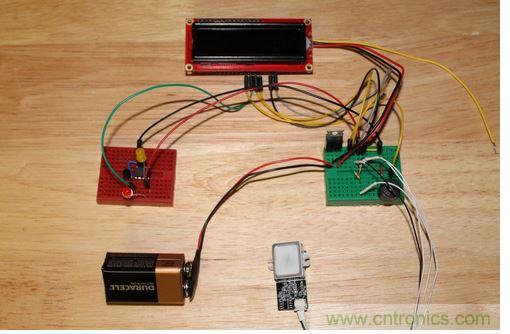

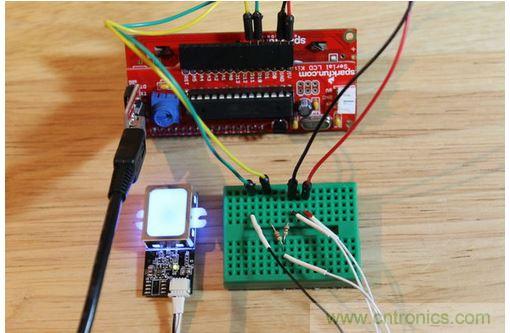

在面包板上连接各部件进行测试。

指纹识别锁DIY

设置指纹扫描器。

指纹识别锁DIY

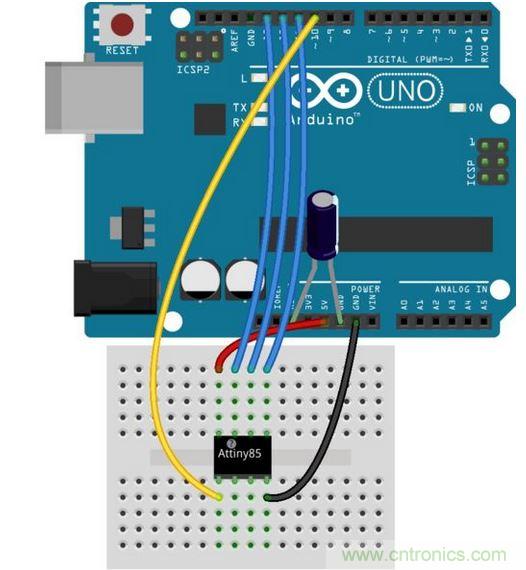

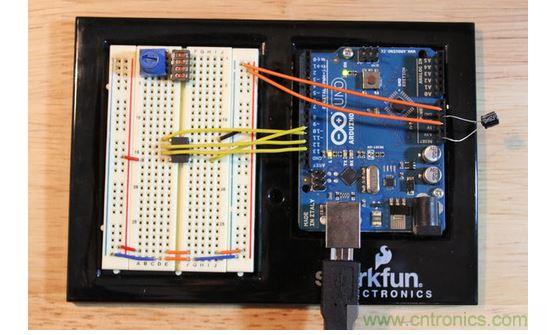

为ATtiny85编程,这是相关的接线图。

指纹识别锁DIY

测试完成后,就可以组装了。

指纹识别锁DIY

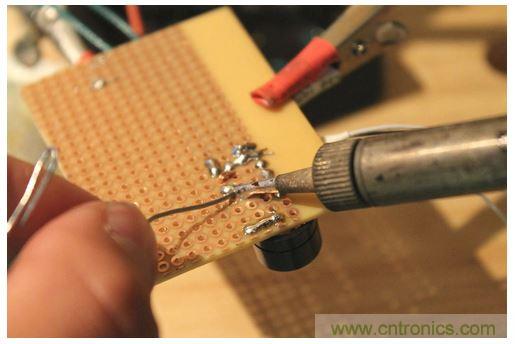

焊接各个模块。

指纹识别锁DIY

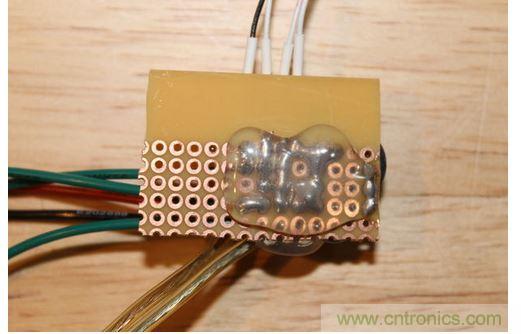

在合适的地方打上保护胶。

指纹识别锁DIY

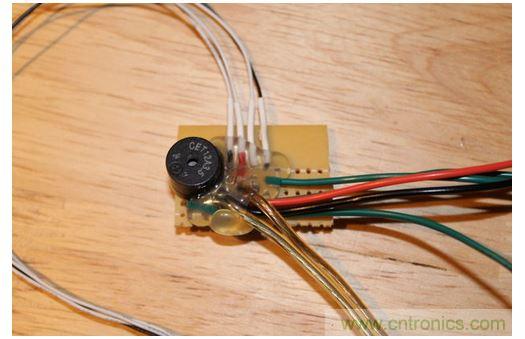

蜂鸣器。

指纹识别锁DIY

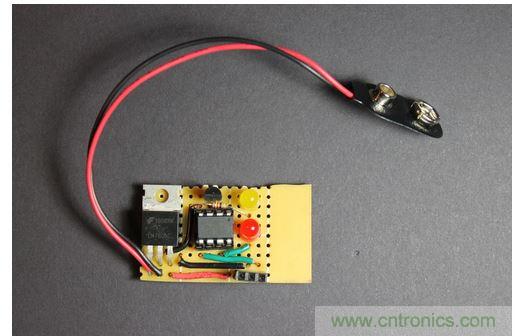

控制单元。

指纹识别锁DIY

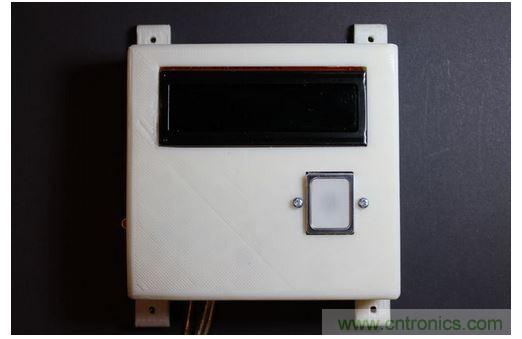

3D打印机壳。

指纹识别锁DIY

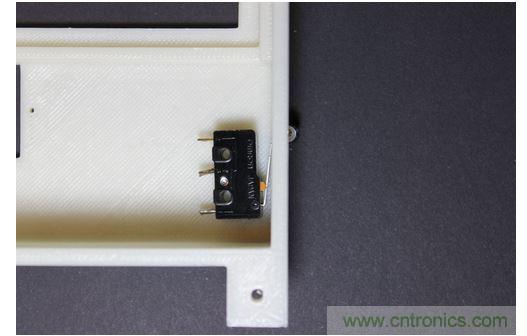

限制开关:可以在探测器前盖被取下时,开始探测。

指纹识别锁DIY

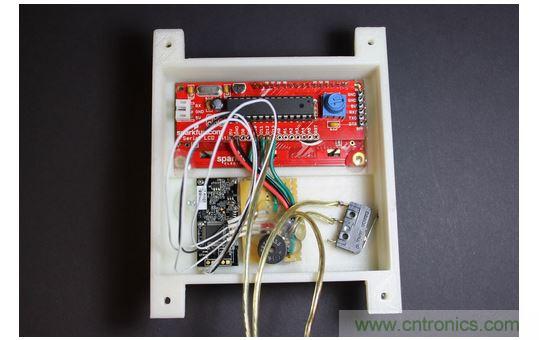

将各部件安装到机壳内。

指纹识别锁DIY

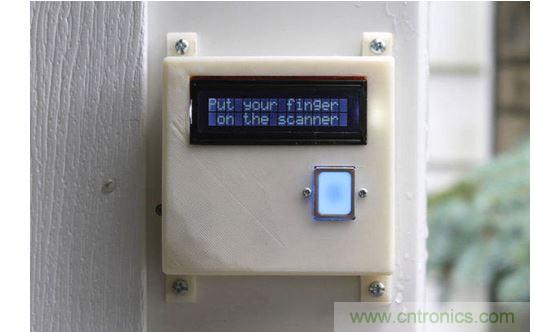

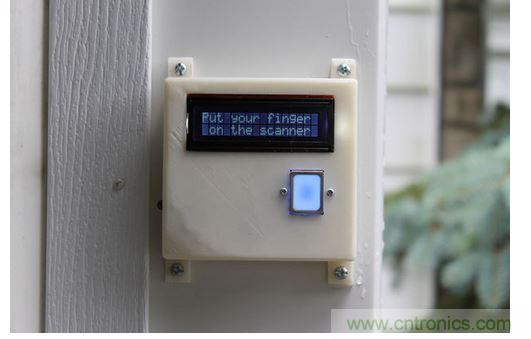

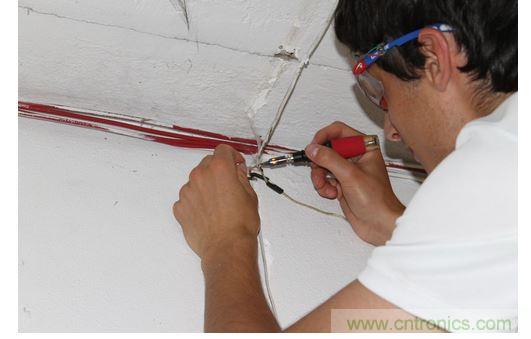

将这个安装到我的车库门,和手控的电动门锁相连,此时前盖是关闭的。

指纹识别锁DIY

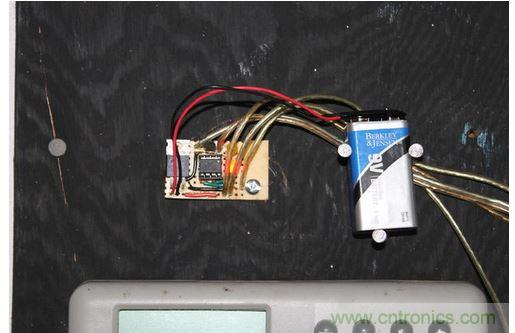

电池和控制单元安装在室内。

指纹识别锁DIY

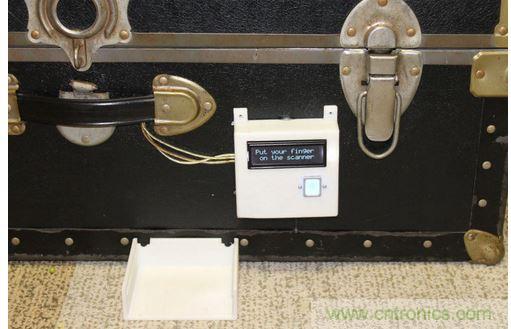

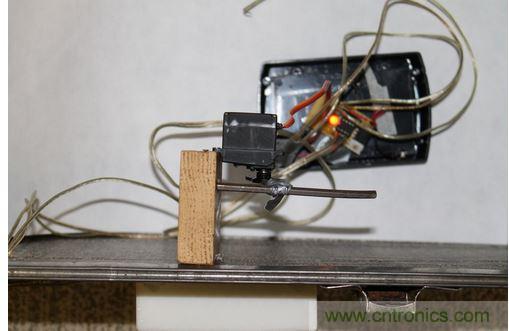

测试一下。你还可以将其装到保险箱上面。电池装到箱子内部,其中使用了普通的伺服电机。

指纹识别锁DIY

电池装到箱子内部,其中使用了普通的伺服电机。

指纹识别锁DIY

当然因为锁的机械结构是铁棒和木块做成的,安全性当然不会太高了。
