大家来找茬——任性的DDR2设计（下）

在上一篇的文章中我们有截取各组信号的大致走线结构，从这个走线上我们到底可以看出什么问题会导致该DDR2系统运行异常呢？下面请看我们一一为您分解。大家来找茬——任性的DDR2设计（上）

时钟信号一拖二采用T型拓扑结构无可厚非，也说明有一定的设计概念，但是对于T型拓扑的设计要点还不是很清楚。一般我们的DDR2信号的T型结构需要主干线比较长，分支比较短，最好在500mil以内，这是看到的第一个问题，该设计分支和主干线路长度差不多；第二个问题是如果要外部端接，一般这个端接会放到第一个分支处，而该设计虽然在分支处加了端接，但在另一端靠近颗粒处又加了一个多余的端接，这就造成我们T型结构的不平衡。所谓的T型又叫等臂分支结构，需要两个分支长度、结构、端接尽量一致(长度有偏差时，最好控制在20mil内)，而该设计却没有做到这一点。我们仿真了原版本设计和改善后的时钟信号，波形对比如下所示。

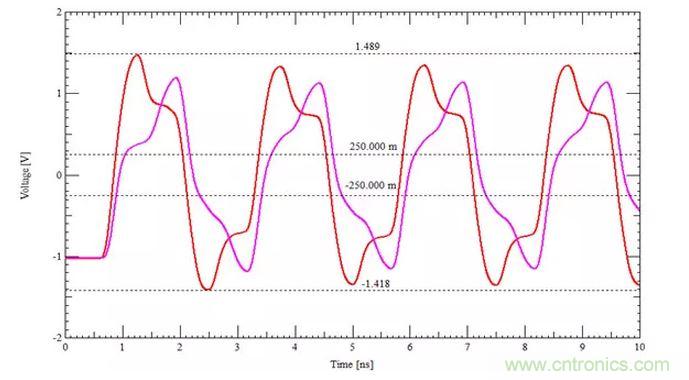

原始版本时钟信号仿真结果

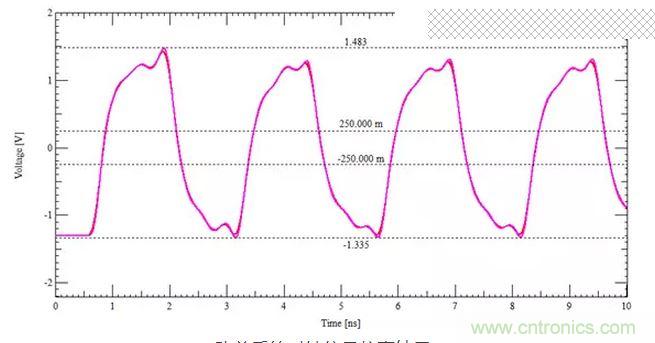

改善后的时钟信号仿真结果地址信号一拖八也采用T型结构，按照上面对T型结构的说明，主干要长分支尽量短且对称的原则，我们可以看到这个地址信号的走线结构就比较凌乱，可想而知信号肯定会很差。且看原始设计和改善后的仿真结果对比。

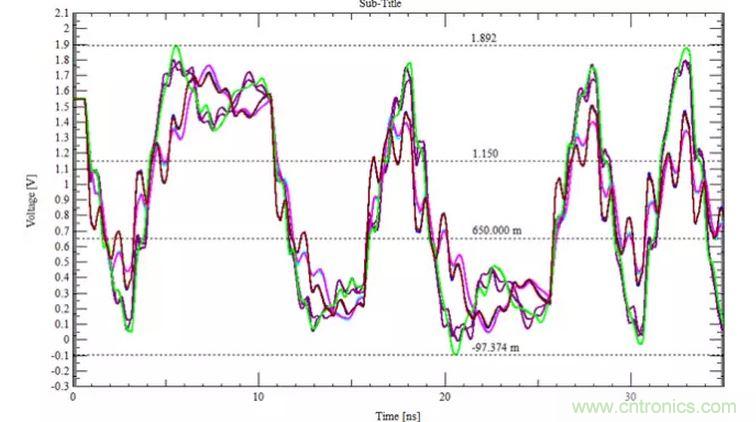

原始版本的地址信号仿真结果

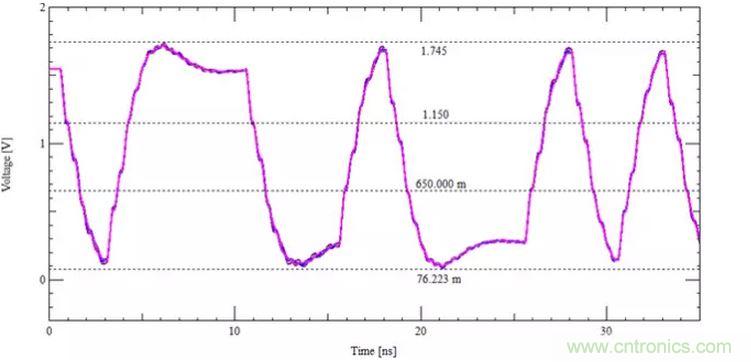

改善后的地址信号仿真结果DQS信号也大致一样，没有按照T型结构的最好原则来布线，不再赘述。最后来看数据信号，数据信号需要完全参照DQS信号走线，包括等长。好了，现在的数据信号却走成了菊花链结构，且没法和DQS去做严格的等长，另外信号之间的间距也很小，容易引起串扰问题，真的很任性！

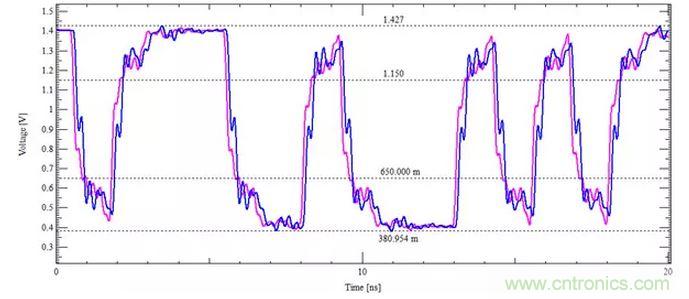

原始版本的数据信号写操作仿真结果

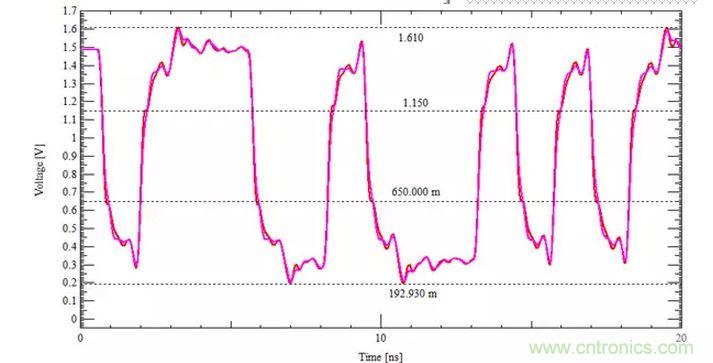

改善后的数据信号写操作仿真结果上面只是每组信号的单独分析，再看看全局的一些考虑吧。

1、总体上加了太多的串阻，占用了布线空间且多打出许多过孔。

2、地址、命令和控制信号需要和对应的时钟信号保持一定的等长（等长范围视具体芯片来定，一般在±200mil）。

3、数据组需要和对应的DQS信号等长（一般在50mil内），尽量同组信号同层布线。

4、数据组与对应的时钟信号也需要有一定的等长，为了给后续调试留出更多的裕量，一般这个等长比时序仿真出来的结果更短，常见的在±500mil内。因为参考的时钟关系，这也意味着数据组与组之间的长度偏差也在±500mil内。当然这些等长范围都是一些经验值，具体的更要看对应的芯片。好了，以上只是对DDR2的设计做了一部分常规性的总结，那么问题来了~
