模块电源并联均流主从怎么设置？

今天要为大家介绍的是利用主从设置法完成电源模块并联并实现均流的方式，希望能够通过本文的介绍，帮助工程师更好的完成多电源模块并联工作。

所谓的主从设置法，指的是在并联的n个变换器模块中，通过人为的程序制定，将这些电源其中的一个指定为主模块，而其余各模块跟从主模块分配电流，称为从模块。该方法适用于有电流型控制的并联开关电源系统中，电流型控制是指开关电源模块中有电压控制和电流控制，电流环为内环，电压环为外环。下图为n个变换器模块并联的主从控制原理图。

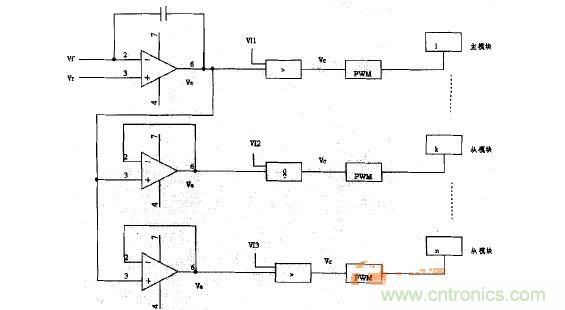

图为主从模块设置法均流控制原理图从上图中我们可以很清楚的看到，图中每个电源模块珺为双环控制系统，在这种控制系统中，工程师将模块l设定为主模块并使其按电压控制规律工作，其余的n一1个模块按电流型控制方式工作。vr为主模块的基准电压，Vf为输出电压反馈信号。经过电压误差放大器，得到误差电压Ve，它是主模块的电流基准，与Vll（该参数反映主模块电流Il大小）比较后，产生控制电压Vc，控制调制器和驱动器工作。主模块电流将按电流基准vc调制，即模块电流近似与ve成正比。在完成并联设置后，各个从模块的电压误差放大器接成跟随器的形式，主模块的电压误差ve输入各跟随器，跟随器输出均为Ve，为从模块的电流基准，因此各个从模块的电流均按同一Vc值调制，与主模块电流基本一致，从而实现模块间的均流。

总结

在模块电源的并联均流设计中，采用主从模块设置法能够较好的保障机体实现稳定高效工作，且不会出现电流分配特性差等问题。但是它也有一些缺点，那就是该均流法要求主从模块间必须有通讯联系，所以整个系统比较复杂。且如果主模块失效，则整个电源系统不能工作，因此可靠性取决于主模块，只能均流，不适用于构成冗余并联系统。
