网友热议话题:MCU同步boost电路移动电源方案


移动电源和储能技术已经成为热门热议的话题。本文就详解了MCU同步boost电路移动电源方案。本文通过对这种电源的优势分析,详细探讨了该方案充电效率高、不易发热的优势。

在进行该种类型的移动电源方案优势解析之前,我们需要首先来看一下目前我国的移动电源市场情况。目前国内适用于手机平板的主流移动电源的规格为具有锂电池充放电管理功能,同时需要至少具备5V/500mA/1A/2A输出。其中,锂电池充放电管理由保护IC+ASIC或MCU技术实现,5V/500mA/1A/2A输出由锂电池Boost升压加反馈控制实现。

通过这两种规格的要求,我们可以很清晰的看出,由于Boost升压是将电池的电能输出给手机、平板,因此充电效率对于采用该种电路的移动电源来说显得特别重要。以10000mA时的移动电源为例,90%的效率与70%效率的Boost充电电路输出电能相差2000mAh,采用了MCU同步Boost电路系统的移动电源方案在同样的时间内充电效率更高。同时,从用户体验来看,采用该种方案的移动电源在充电过程中的电源转化也更加充分,电路设计简洁,不会造成过多的热量散发,安全隐患也相对较小。

目前我国所使用的MCU同步Boost移动电源解决方案中,静态耗电设置要求通常情况下是小于10uA的,实测放电转换效率最高可以超过91%,且均具备过流过压过温保护。为了能够更加清楚的看到该方案的电路设计原理,我们将其同步Boost的原理图与二极管续流Boost进行对比,效果图如下图所示:

MCU同步boost电路移动电源方案

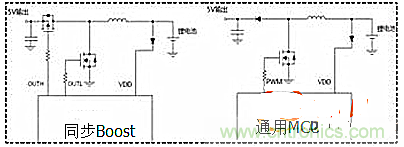

图为同步Boost与通用MCU续流Boost对比

由上图中我们可以看到,MCU同步Boost与通用续流Boost相比,其主要特点是内置互补式的PWM输出功能,通过OUTL、OUTH的PWM互补时序,分别控制NMOS、PMOS的通断,从而实现同步Boost。由此可以见,采用了MCU同步Boost电路的移动电源方案能够保证其具备良好的安全性能和散热效果,同时能够有效保障充电效率。
