工程师必知！解析CCM模块电源的并联均流原理
相信大多数工程师都知道CCM并联均流模式，在模块电源和适配器等一系列电子设备设计过程中，进行电感电流连续模式下的工作稳定性检测是一个至关重要的环节。本文就来解析CCM模块电源并联均流技术，看CCM模块是怎么完成的并联电路设置。
提起CCM模式，相信很多工程师必然不会陌生。在模块电源以及适配器等电子产品的设计过程中，一个很重要的环节就是要进行电感电流连续模式（CMM）下工作稳定性的检测。
电路系统的设置中，我们可以看到，CCM电源模块可以等效为一个理想电压源和阻值很小的输出电阻串联而成的高性能电压源，其作用也与高性能电压源类似。将两个CCM工作模块直接并联，其等效电路如图1所示。如果每个模块参数相同，即理想电压源和输出电阻都相等，则每个模块均匀承担总输出电流亦即模块间自然实现均流。
图1 两模块并联等效电路
在完成CCM模块的并联连接后，我们就可以进行性能测试和曲线检测了。下图中，图2为两个CCM工作模块直接并联输出特性曲线，通过曲线图我们可以看到其输出电阻值较小，这也就意味着理想电压源值较高的模块将输出大部分负载电流。由此我们可以得出一个结论，那就是模块输出电阻越小，其输出特性斜率越大，并联后均流性能越差。如图3所示，我们可以增大各并联模块输出电阻，使它们输出特性斜率减小。通过这一方法，能够有效地改善并联均流性能，但同样的这一方法也会相应的造成系统效率下降，尤其在要求输出大电流场合，会使并联系统输出电压调节特性变差。工程师在电路系统设计时应当及时注意以上问题，并采取相应的控制措施。

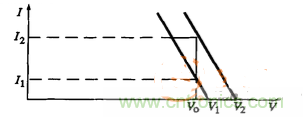

图2 两模块直接并联输出特性
图3 两模块直接并联输出特性
在进行CCM模块电源的并联时，工程师还需要注意一个问题，那就是CCM工作模块有源均流并联，因此一般都要检测各模块的输出电流，然后与参考电流比较，这样才能控制模块输出电流与参考电流一致。图4为两个CCM电源模块并联后的输出特性曲线，从输出特性曲线可知，有源均流法的均流状况不随输出电压变化而变化。这也是CMM并联均流后所具备的特性之一。

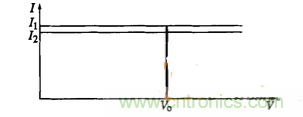

图4 两模块有源均流并联输出特性
