拆解维修笔记本开关电源适配器，可省不少银子！

夏天到了，笔记本电脑开关电源适配器过热的情况也时有发生。可是换一个新的适配器要花好多银子，有没有什么好的方式呢？本文将会介绍一种非暴力拆解的适配器拆封办法，以便于各位工程师进行电源适配器的自主检修。

由于笔记本电脑的电源适配器采用的是全密封小体积设计，消耗功率能达到90瓦，内部温度比较高，在夏季更是容易损坏。其实，想要避免多花几百块钱买一个新的适配器也很简单，本文将会以笔记本电脑的电源适配器(16V、4.5A)为例，介绍一种非暴力拆解的适配器拆封办法，以便于各位工程师进行电源适配器的自主检修。相信用过笔记本电脑的人肯定都知道，我们日常所使用的笔记本开关电源适配器的上下盖为注塑封装或是用强力胶粘合的，并不是采用螺丝进行封装的。面对这种情况，我们可以使用　电工刀、锤子、螺丝刀、电烙铁、美工刀等工具，进行拆封，避免暴力拆解。首先，我们需要把电源适配器横向侧放置在白纸上，然后使用电工刀进行拆解。利用电工刀的刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背（如图1所示），这样可以确保电工刀从适配器上下盖之间切进去。在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。

图2为已经被打开了外壳的电源适配器，从图中我们可以看到，该款开关电源适配器的电路外面包有一层铜质的屏蔽层。

接下来我们需要使用美工刀来切掉屏蔽层上用来起到固定作用的胶带纸。在切除胶带之后，只需要使用电烙铁焊开屏蔽层与内部电路板连接的两个焊点（如图3所示），即可取下屏蔽层。

此时可以看到，去掉了屏蔽层之后的电路板上面，还覆盖有一层比较厚的硬质塑料膜（如图4所示）。这层塑料膜我们也是需要进行切割的。

用美工刀将这层硬质塑料膜割开后，就可以见到电源适配器中电路板的真实模样了（如图5所示）。

此时工程师就可以通过一些技术手段，进行适配器的自主检修和配件更换了。在完成检修后，工程师还可以按照上述步骤，重新将开关电源适配器的封装外壳组装回去，组装完成后的适配器外表也不会产生较大的变化。

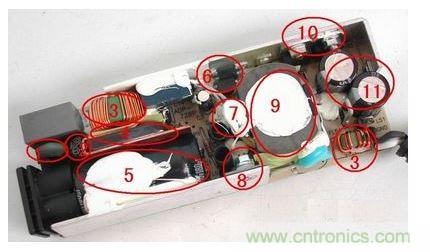

电源适配器的构造

1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。

2. 保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其他元件。

3. 电感线圈(又称扼流圈)，主要功能是降低电磁干扰。

4. 整流桥，规格为D3SB，作用是把220V交流电变为直流电。

5. 滤波电容，规格为180μF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。

6. 运放IC(集成电路)，保护电路、电压调节的重要组成部分。

7. 温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时(不同品牌的电源适配器，其设定的温度阀值略有不同)，保护电路会切断适配器的电压输出，从而保护适配器不受损坏。

8. 大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。

9. 开关变压器，开关电源中的核心元件之一。

10. 次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。

11. 次级滤波电容，规格为820μF/ 25V，共有两个，起滤除低压直流电中的纹波的作用。除上述元件外，电路板上还有可调电位器及其他阻容元件。
