电源常用知识点整理汇总——电容篇

作为从事开关电源研发的工程师，不仅要对各种拓扑结构及变压器有相应的深入了解，同时需要对电源中的各个器件做深入的了解，那样才能保证自己研发出来电源系统的高可靠性。本文就先从电源常用电容知识点开始讲起！

最近计划发个有关电源器件的帖子，就先从电容开始，先上个图，回头慢慢更新。

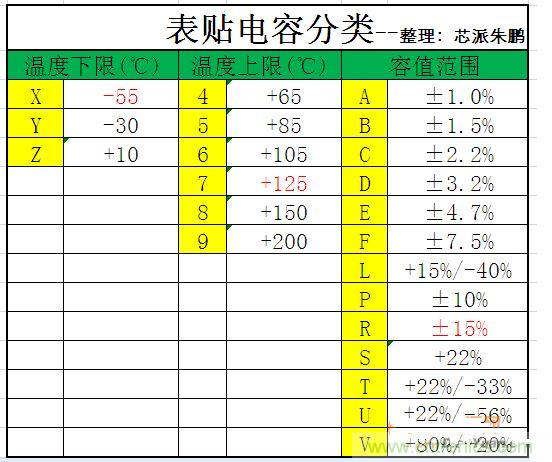

如上图我们常用的贴片电容X7R，其在-55至+125度的范围内，容量变化范围为±15%。其它类型大家只需查上面的表格就知道了。作为从事开关电源研发的工程师，不仅要对各种拓扑结构及变压器有相应的深入了解，同时需要对电源中的各个器件做深入的了解，那样才能保证自己研发出来电源系统的高可靠性。电容作为电源中功率存贮的关键器件，其寿命直接影响的开关电源的寿命。在这里开个头，希望大家将自己对电容的理解都写出了，大家一起进步。电源中最常用的电容有电解电容、薄膜电容、陶瓷电容、胆电容，有时也会见到涤纶电容、独石电容，当然贴片算是一大类，到时单独说吧。

电容在电路中的作用：

1》滤波：滤除线路中的交流成分，使直流电更佳平滑。

2》去耦：在低频信号的传递与放大过程中，为防止前后两级电路的影响，常采用加装耦合电容的方法进行预防，一般容量较大，10uF或者更大

3》旁路：旁路电容是为电路中的高频噪音提供一个低阻抗的泄放通道，保证电路的正常工作，一般容量较小，常取0.1u，0.01u等。

简单说下电解电容，电解电容我们常会看到两种标示.

一种是CD***，其中C代表电容，D代表材料，***代表具体的电容序列，这是国标对电容标称的规定（GB/T 2470-1995 ），目前我们的国产电容大多数采用这种标示方法；另一种是KM、KF、LL、HP等标示方法。这种沿用日系的标称方法，目前日系及台湾、韩国等的电容采用这种标示方式。各种标示的不同，也觉得了使用场合的不同，如我们电源VCC管脚，一般采用LL的电容，高压滤波使用KM的电容，电源输出一般使用KF的电容，这是什么原因呢？欢迎大家来留言，共同探讨学习！后面小编会继续跟进其他的讲解，请工程师朋友们耐心等待！
