网友热议：如何提高boost电路的输出功率？【原创】

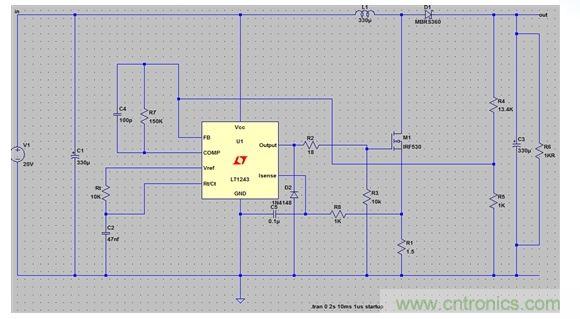

网友求助：用LT1243（同UC3843）仿真一个BOOST升压电路，要求输出36V、2A，即额定功率72W，但是仿真的结果发现，轻载的时候可以稳定输出36V，重载的时候输出电压无法升压，而且波形很奇怪，谁能帮分析一下是什么原因该怎么改进？电路图如下：

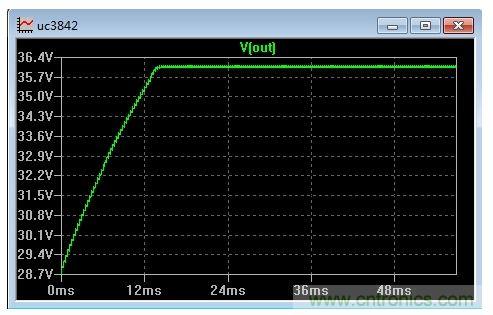

轻载1K欧电阻时输出电压波形如下图所示：

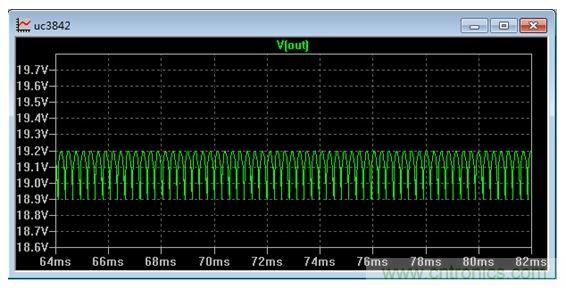

重载18欧（测试能否达到额定功率72W）输出电压波形如下：

证明无法达到输出功率.....百度说BOOST电路输出功率是由电感和MOS管决定的，可是修改了相应的参数输出波形还是和原来的一样无法重载，不知道怎么解决。

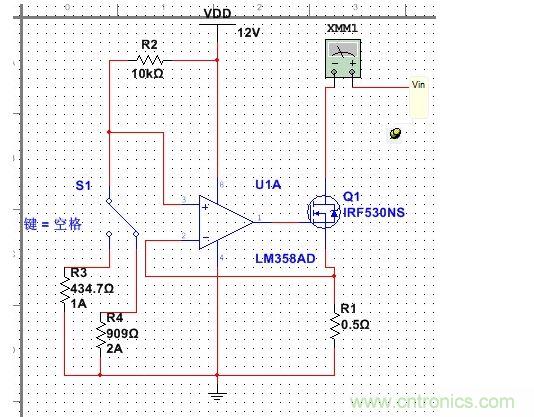

还有想知道实际情况下如果拿18欧电阻接入36V的电路可以产生2A的电流，但是这远远超过了电阻的额定功率，是不是要用一个电子负载来模拟这18欧的电阻呢？我做了一个简易的电子负载，恒流工作模式的，电子负载电路图如下：

这个电子负载我用DC电源进行测试能否使用，检测时电流能达到我所设定的1A、2A的值，但是MOS管很热，这是因为功率过高的原因吗？怎么解决呢？最后，加入我的BOOST电路修改后功率能达到72W能否用这个我自己制作的电子负载进行测试呢？

网友讨论区：

网友A：多拿几个18ohm的电阻做串并联就可以，如果太热，找个风扇吹。功率不能出72W，可能是限流了，减小R1的阻值试试，看看重载是否稳定？

网友B：接18欧姆负载仿真的时候，COMP端的波形是什么样子的？还有你输入20V，采用1欧姆的取样电阻，取样电阻也太大了吧？你先换个0.1欧姆的试试。

网友C：照你的输出功率，流过MOS管的电流大概在5A以上，请检查取样电阻是否满足要求。

网友D：1. MOS很热很正常，将散热器，而且由于功率高达72W，需要比较大的散热器2.一个简单的办法是在MOS管漏极串功率电阻，可以适当的降低MOS管的损耗3.可以使用自己的电子负载测试，但是需要考量稳定性。

网友E： MOSFET发热有很多原因的，例如MOSFET的内阻，自身的结电容等。有很多办法可以改善的。1.增大散热片散热2.电感感量增大，降低峰值电流3.加快MOSFET开关速度4.优化工作频率

网友F：当然更换MOSFET也是可以的，要选择那些内阻小，结电容小的MOSFET，一般都是通流能力强的。不是耐压高的。IGBT适合高压大电流，不建议使用

网友G：这个问题好宽泛，对于controller,功率与外部MOS和芯片驱动能力有关（可以外加驱动器），对于convertor与内部集成MOS有关。

网友H：限流了，减小R1的阻值,你更改下你的L1感量。网友I：重载时候的波形也是正常的，只是纹波比较大而已，可以优化一下电路，适当增大电感量和电容量。大家有什么好的建议，欢迎提出，谢谢！
