名师详解：自动关机电路设计

某个工程师用万用表的时候出现奇怪现象，为什么一段时间不用万用表就“自我了解”了？原来原因就出在万用表中的各种软关机电路上，只要单片机一会不工作就会自动关机，智能又方便。本文就由名师为我们讲解自动关机电路。

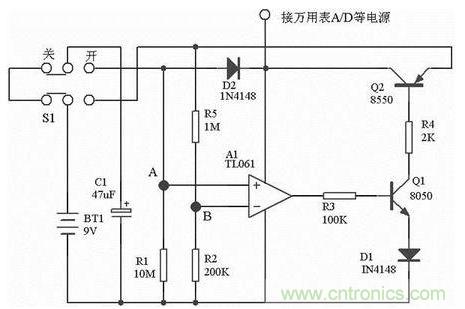

先解决万用表的问题——自动关机电路如下图所示：

图1
声明下哦：电路出自于网上，不是我自己弄出来的。

来，细细分析下：

其实说白了就是—— 比较器+ RC定时+三极管开关

R1和C1组成RC定时网络，Q1和Q2组成电子开关。

其工作过程是：当把开关S1置于“关”时9V电池对电容C1充电。使得C1两端的电压等于电池电压。当把S1置于“开”时，电容C1接至运放的同相输入端（A），同时也通过R1放电。R2和R5分压得到约1.5V的电压加至运放的反相输入端（B），刚开机时电压A>B，运放输出高电平。这说使用Q1和Q2都导通，通过Q2的集电极输出9V电压。万用极工作。
随着C1的不断放电，A的电压不断下降，当A端电压小于B端电压时，运放输出低电平，Q2输出低电平，然后万用表就自动关机了。。

至于定时的时间，就取决于R1和C1了。其关系为：t=-ln(A/U)RC，其电U为电容的初始电压，A为终止电压。以上电路的值约为14分钟，当把电容换成100uF时约为半小时。

嗯，看完万用表自我了结电路后，来，再看看那些好玩的软关机电路（都来源于万能的网络，分析过，原理上都可行的），且看他们又是如何“自杀”的？

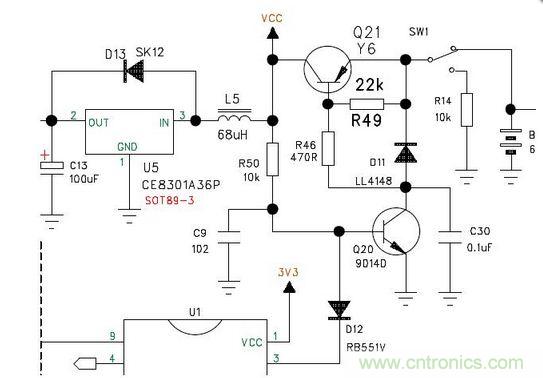

图2
这个电路稍显复杂，但是原理还是一样的简单，就是电子开关的关断而已。

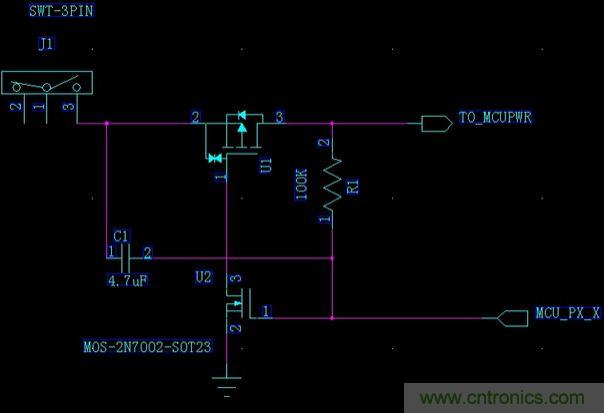

图3

这个电路就是用MOS管来代替三极管而已，原理一样。不过更精简了。
