自制基于MOS管的免绕制逆变电源

电源行业如此发达的今天，对电源的质量和效率都有了新的要求，而逆变电源也正因此被重视起来。本文就介绍了一种基于MOS管的自制免绕制逆变电源。

在本篇文章当中，小编将为大家介绍一种逆变电源的DIY过程，本文制作的的逆变器（见图1）主要由MOS 场效应管，普通电源变压器构成。其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该逆变器的工作原理及制作过程。

逆变器电路图

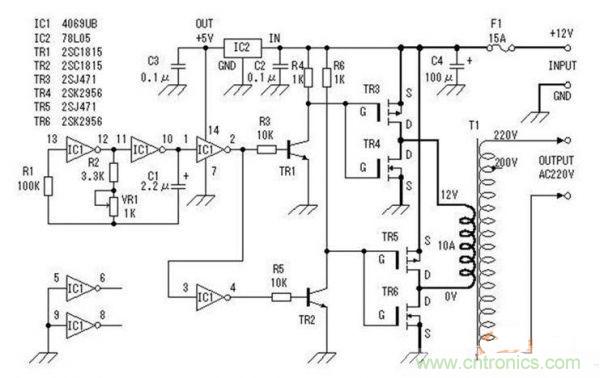

图1 逆变电源电路图
逆变器工作原理

这里我们将详细介绍这个逆变器的工作原理。

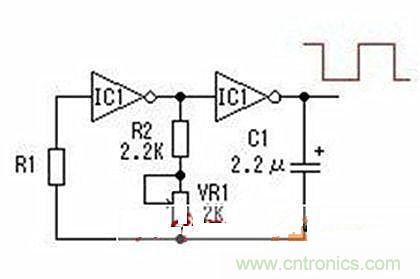

图2 方波信号发生器

这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图2中电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz。

最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。

场效应管驱动电路

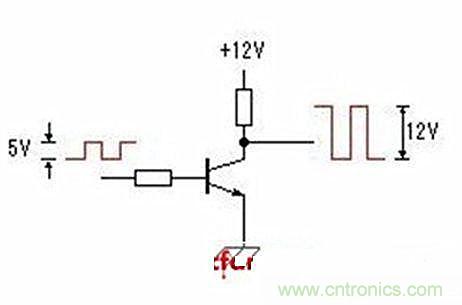

图3 场效应管驱动电路
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图3所示。

逆变器的性能测试

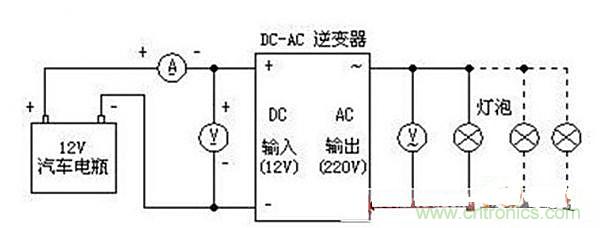

测试电路见图4。这里测试用的输入电源采用内阻低、放电电流大（一般大于100A）的12V汽车电瓶，可为电路提供充足的输入功率。测试用负载为普通的电灯泡。测试的方法是通过改变负载大小，并测量此时的输入电流、电压以及输出电压。输出电压随负荷的增大而下降，灯泡的消耗功率随电压变化而改变。我们也可以通过计算找出输出电压和功率的关系。但实际上由于电灯泡的电阻会随受加在两端电压变化而改变，并且输出电压、电流也不是正弦波，所以这种的计算只能看作是估算。

图4 测试电路
以负载为60W的电灯泡为例：假设灯泡的电阻不随电压变化而改变。

因为R灯=V2/W=2102/60=735Ω

所以在电压为208V时，W=V2/R=2082/735=58.9W。由此可折算出电压和功率的关系。通过测试，我们发现当输出功率约为100W时，输入电流为10A。此时输出电压为200V。

本篇文章不仅对一种自制逆变电源的设计全过程进行了讲解，还对其中的原理和设计详细节点做了充分的解释，希望大家在看过本篇文章之后，能利用学习到的知识来自己制作一款逆变电源。通过实践来对学到的知识进行充分的理解。
