专家特授：串扰探秘——近端串扰与远端串扰
品慧电子讯大家应该都有接触过Intel等公司的Designguide，对于串行总线，他们一般会有一个要求是TX与TX走一起，RX与RX走一起，或者规定如果RX与TX在同一层的话需要非常大的间距。为什么会有这样的要求呢？那我们就需要弄清楚近端串扰与远端串扰了。

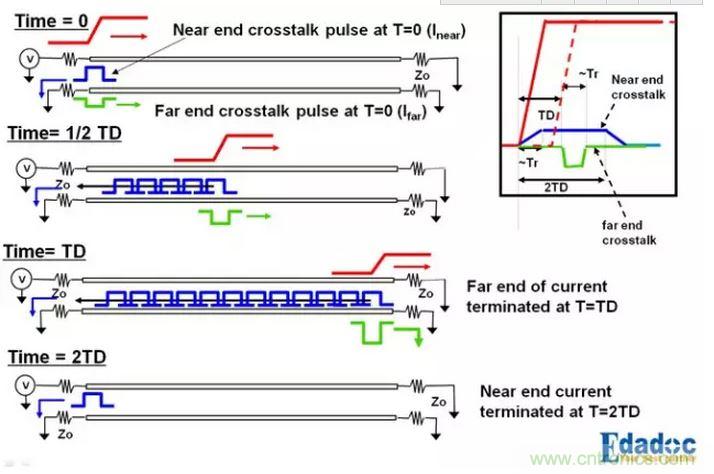

专家带你探秘串扰世界——耦合途径http://www.cntronics.com/connect-art/80028823专家带你探秘串扰世界——串扰的形成http://www.cntronics.com/connect-art/80028822如上一章所见，容性耦合产生的电流分成两半，一半往近端一半往远端，而感性耦合产生一个往近端的电流。于是，我们会看到一个这样的现象：
近端得到了一个持续的噪声，而由于累加的原因，远端得到了一个类似于脉冲的噪声。
关于两个公式，我们不需要去记住，我们只需要知道它告诉了我们什么：攻击信号的幅值影响着串扰的大小；减小串扰的途径就是减小信号之间的耦合，增加信号与其回流平面之间的耦合。12下一页>
- 第一页：串扰探秘——近端串扰与远端串扰（1）
- 第二页：串扰探秘——近端串扰与远端串扰（2）

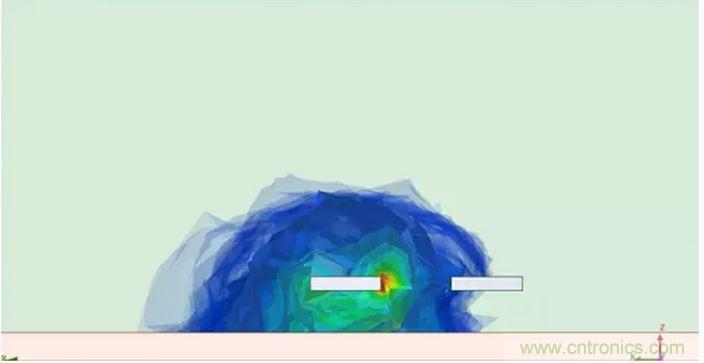

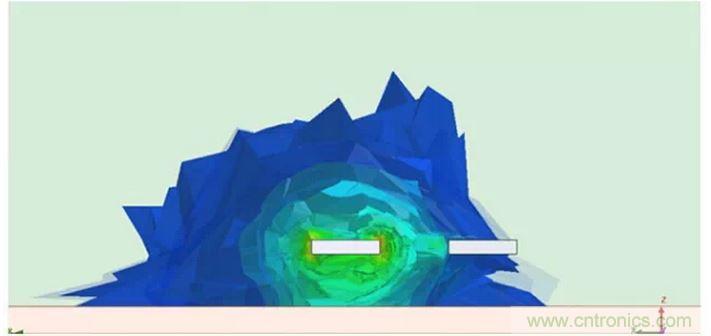

有图为证：
两张图的线宽与线距是相同的。区别在于第二张图走线与参考平面更近。还有一点很重要的隐藏在公式中，如果两线附近为同一种介质的话，有
，也就是说，带状线是不存在远端串扰的！而串行总线的输入阻抗与输出阻抗通常都为100Ω，这样近端串扰就不会由源端反射至接收端。所以，将串行总线的RX与TX分开，能减小串扰对串行总线的影响。
