工程师经验：去加重学习笔记分享

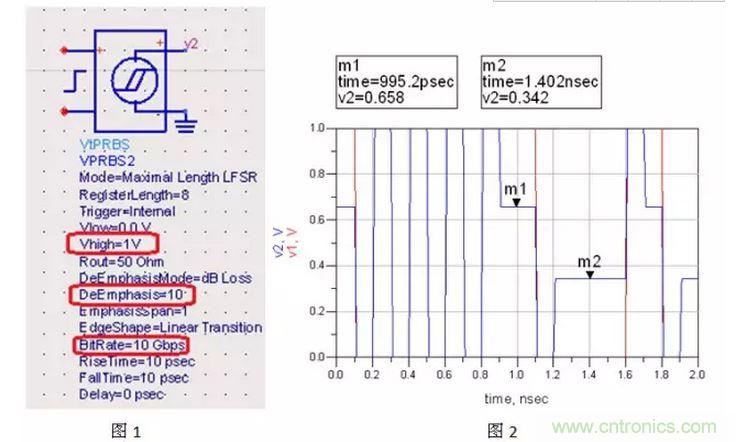

品慧电子讯在长距离高速串行信号传输时，由于传输线对高频分量损耗更多，接收端眼图闭合。为了得到符合要求的眼图均衡技术被广泛应用。其基本原理就是增加高频分量以弥补传输线的高频损耗。我们在驱动端最常见的就是预加重（pre-emphasis）和去加重（de-emphasis）。下面是去加重的功能演示。图2中蓝色信号是驱动端速率为10Gbps（基频为5GHz），输出幅值为1V，去加重为10db时的输出波形，红色为去加重为0时的输出波形。

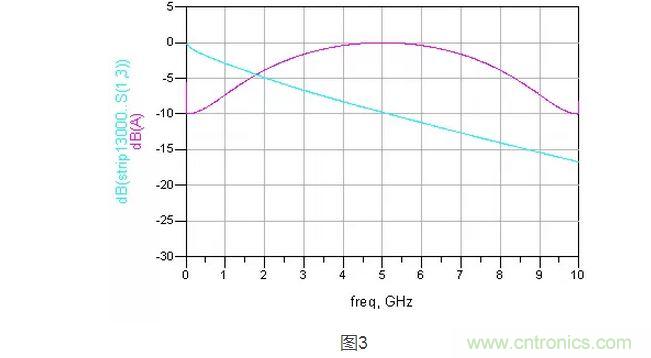

去加重的频响曲线如下图红色曲线，浅蓝色为一根5GHz时衰减为10db传输线：

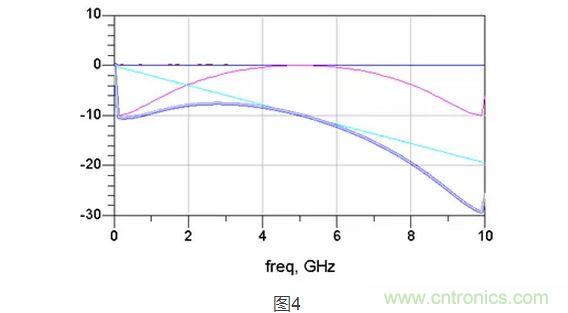

可以看到，去加重将低频衰减了10db，5GHz时衰减为零。所以去加重和5GHz时衰减为10db通道相加得到的效果是低频和高频等幅衰减（紫色线）。

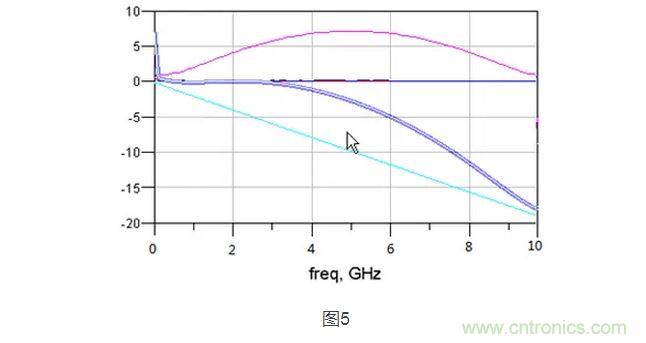

那么接下来将输出幅值拉高，就可以得到完美的频响了。紫色曲线是输出幅值拉高2.3V时的频响，是不是大有改善啊？

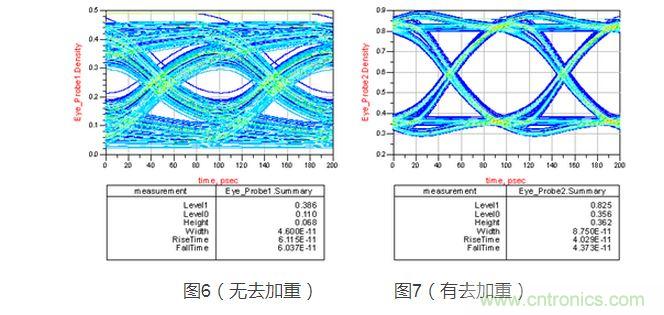

时域波形再来验证一下效果哈。
果然有效果吧。我们常见的AMI模型里，一般就是包括图8所示四个控制参数。其中PRECURSOR和POSTCURSOR就是去加重的抽头，PRECURSOR是变化的前一位，POSTCURSOR是变化的后一位，更强的芯片会有更多的PRECURSOR和POSTCURSOR（如图9，分别有2个PRECURSOR和POSTCURSOR）。TXDIFFCTRL是输出波形幅值控制，TX_PVT是驱动能力选择（fast，slow，typical）。

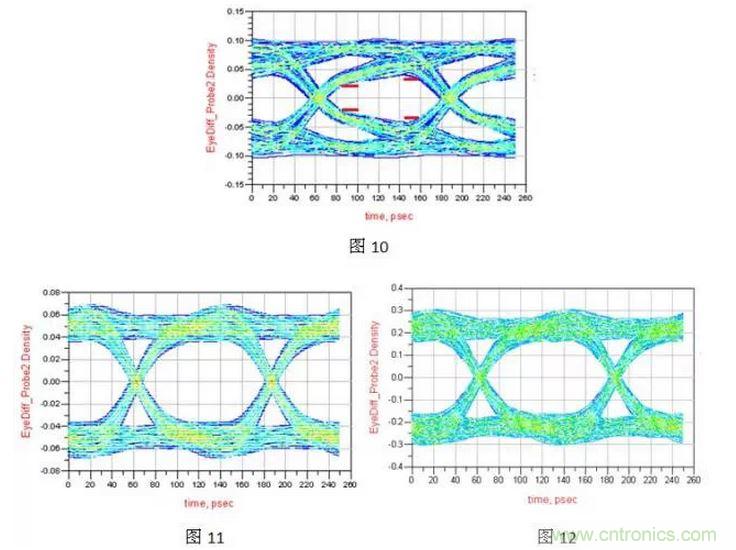

一般调节这些选项时可以先观察眼图的特点。比如下边这个眼图，左边部分眼高较小，将POSTCURSOR（变化的后一位）调大，得到图11的眼图，这个眼睛就左右比较均衡，再将输出幅值一调，就可以得到符合要求的眼图（图12）了。如果是右边部分眼高小，就可以通过PRECURSOR来调节。

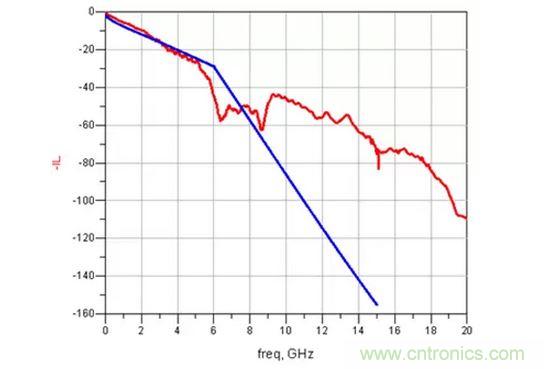

我们演示时的通道只是一根传输线，实际的通道有连接器，有过孔，级联起来的通道就是下面的情况。
