专家带你探秘串扰世界——耦合途径

耦合途径，是传输线之间的互容与互感而已，这个互容互感其实也就是传输线之间的阻抗。减小互容与互感，加大传输线之间的阻抗，传输线之间的串扰也就随之减小了。

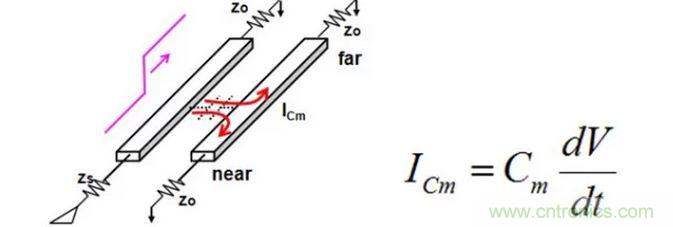

场与路都是助我们理解问题，解决问题的手段。能用路解决的问题，坚决不用到场。——Mr.S虽然说串扰是电磁场的耦合，但是使用电容与电感就可以理解他。我们都知道两个导体会构成一个电容，当电容两端的电压发生变化时，会有电流从电容中流过：

这个电容耦合不止发生在我们的信号线与信号线之间，同时也发生在信号线与回流平面之间。让我们来看一下下面拓扑的电容矩阵：

可以看到，信号路径与回流路径之间的互容远远大于不同信号路径之间的互容。我们知道，电容越大阻抗越低，而信号会选择低阻抗的路径回流。所以更多的能量耦合到了回流路径上，是的，这句话的意思是，信号的回流与信号的串扰是同样的道理，只不过能量在回流路径上我们叫它回流并且去保护它，在其他信号上时我们叫他串扰，需要去避免它。当回流路径阻抗很高时，信号可以通过附近的其他信号进行回流，这时串扰就非常非常高了。除了以上的容性耦合之外，同样有着感性耦合：

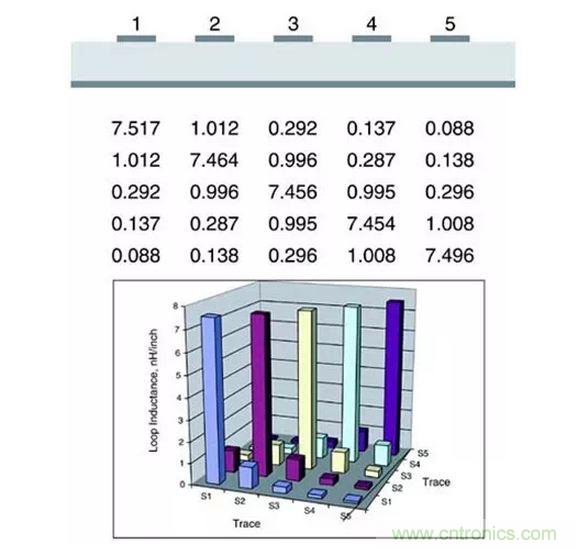

耦合的程度同样可以用一张互感矩阵表示。如你所想，他的趋势与互容矩阵无二：

在这里，我们只需要将其理解为一个个变压器。回流路径电感较大，匝数较多，而其他信号的电感较小匝数较少。所以更多的能量耦合到回流路径上了。感性耦合会比较难理解,需要想清楚电感的定义L=N/I。好了，耦合途径我们都搞清楚了，不过是传输线之间的互容与互感而已，这个互容互感其实也就是传输线之间的阻抗。减小互容与互感，加大传输线之间的阻抗，传输线之间的串扰也就随之减小了。
