如何解决电源读值中出现不是数的数（NAN）？

有些电源为了提高测试精度或降低测试的噪声支持多个量程。当电压或电流实际值超出你设定的测量量程时会出现什么情况呢？电源读值中出现不是数的数（NAN）又该怎么处理？

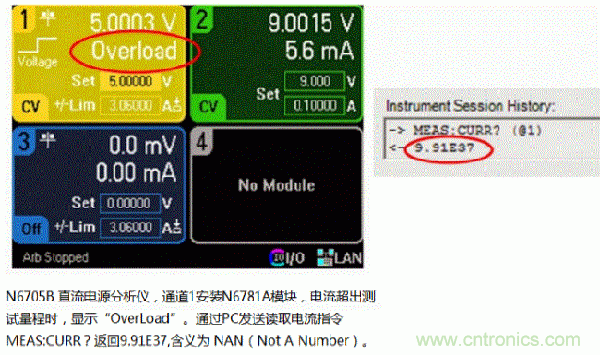

在电源测量其输出的电压和电流值，我们可以通过电源的显示屏或通过控制接口（最新的电源支持LXI/LAN，USB，GPIB接口）发送指令读取测量的电压和电流值。 设定N6781A源表模块的电流量程1mA，然后控制输出电流超过1mA。此时，显示屏上直接显示“OverLoad”，而不是电流的数值。如果通过PC发送读取电流指令，你会读到9.91E37，这个数值9.91E37在SCPI（仪表编程命令标准）中被定义为“NAN”（Not A Number）。所有是德科技的测试仪表都是遵循SCPI标准的，当实际值超出量程时，电源返回9.91E37。NAN（9.91E37）实际代表一个32bit浮点数，在所有测量仪表中预计都不会出现这么大的数值。

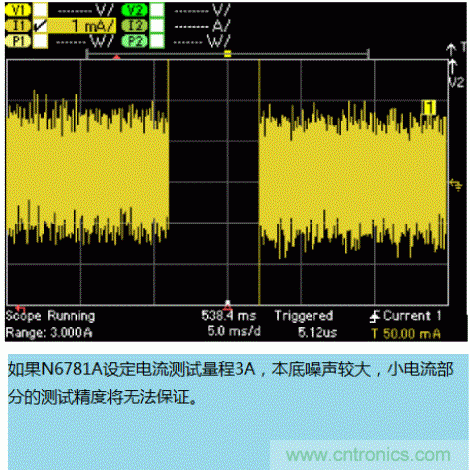

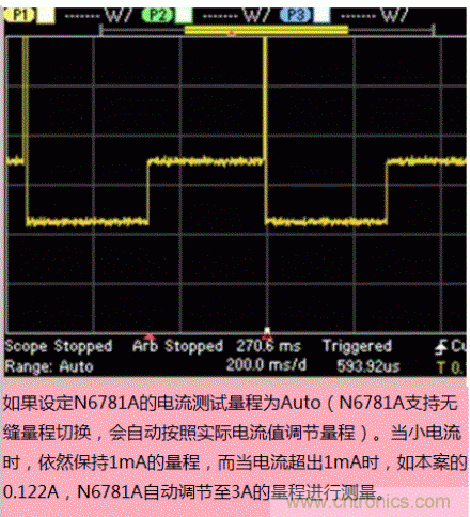

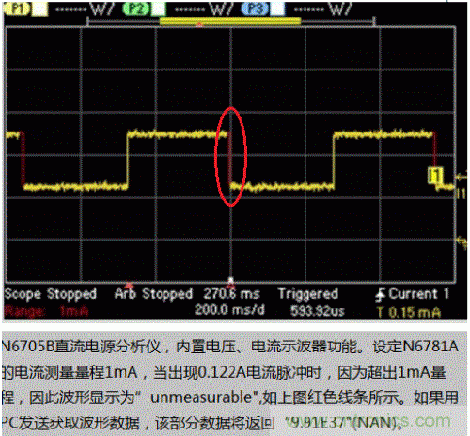

对于测试动态数据而言，为了保持小信号准确测量，我们会尽量设定与之接近的测试量程，但当数值超过该量程时，将无法获取到正常的数值（返回9.91E37）。为了保证不出现“Overload”，设定较大的量程，小信号又将无法准确测量。

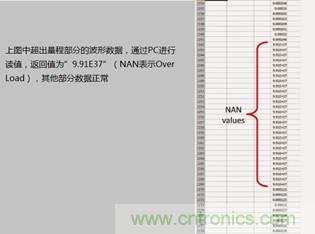

通过PC读取波形的数据，超出量程部分将返回”9.91E37”,如下图所示：

 除了以上超出量程时会出现NAN，SCPI还定义另外两个类似的数，正无穷大（Infinity）和负无穷大（Negative Infinity）。正无穷大（INF）也用9.91E37表示，负无穷大（NINF）用-9.91E37表示。在进行参数设置时，可以用这两个数设置为“最大值”。譬如设置电源的电压调节速度尽可能最快时，无需查看该电源的规格书电压编程速度指标，直接设定 9.91E37即可。
