纯干货分享：解析上拉电阻故障案例

很多工程师对于比较器的电阻处理都有独到的见解，本文就由牛人为我们现场深度解析比较器的故障案例，看看工程师是怎样排除上拉电阻的故障的。同时也希望新手以后能够对类似的故障事件学以致用。

案例基本情况

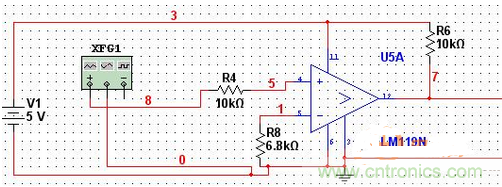

在这个案例中，比较器接上拉电阻之后，出现了电压输出故障。比较器保持高电平输出的情况下，有无输入都显示电压为5V直流。然而使用仿真软件测试时，却可以正常输出，无法摸清问题出现在哪里。该案例电路图如下：

技术牛人支招

通过对该电路图的分析，判断电路设计可能存在两个问题：

1、输入电压频率过高。由于比较器的输出翻转需要时间，出现误差在所难免。

2、电阻设置不合理。从图纸中我们可以看到，该比较器只接了一个单电源，而负输入端是接地的。电源接地往往会导致电压输出差值需求较大。因此图中R8与电源的接口处，需要增加一个新电阻，形成分压电路。

解决方案

想要让比较器完成可靠翻转，正负输入端就需要人工设置几mV的微小电压差。从上文中电路图的设计情况来看，负输入端要与正输入端保持电压差，必须输入一个几mV甚至是1个参考电压左右的正电压值。通常情况下这个范围会比正负电源的范围小，可以先从1参考电压开始增加，逐步调试。

最终结果

经过精密测试后，给比较器增加1参考电压，顺利的解决了电压输出故障问题。

编者按：在发现输出电压值不正常之后，工程师需要结合电路图、上拉电阻数值设置、具体的输入、输出电压情况等，进行全面分析，例如是否接地、电阻设置是否合理等都是需要进行全面检查的方向。
