UC3842基础知识汇总,想吃透它的新手必知秘籍


品慧电子讯:本篇文章从原理、组成、调试等方面对UC3842的一些基础知识进行了较为全面的介绍和总结,旨在对知识点进行全面的汇总,帮助新手减少收集和过滤资料的时间,从而提升学习效率。

不管是新手还是电源老手,肯定都对UC3842并不陌生,这款芯片由于管脚少,外围电路简单,被大量应用在电子电路设计当中。由于应用量比较大,网络上关于UC3842资料呈现多且零散的形式,在本篇文章当中小编将对有关UC3842的一些基础知识进行汇总,方便新手们查阅和学习。

工作原理

工作原理

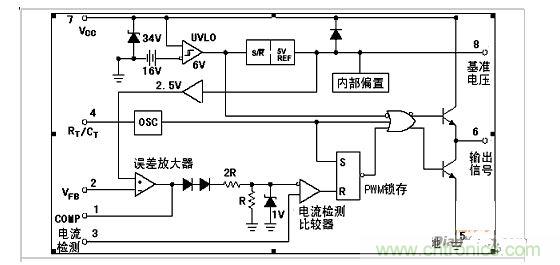

如图1所示,UC3842采用固定工作频率脉冲宽度可控调制方式,共有8个引脚,各脚功能如下:

1脚是误差放大器的输出端,外接阻容元件用于改善误差放大器的增益和频率特性;

2脚是反馈电压输入端,此脚电压与误差放大器同相端的2.5V基准电压进行比较,产生误差电压,从而控制脉冲宽度。

3脚为电流检测输入端,当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态。

4脚为定时端,内部振荡器的工作频率由外接的阻容时间常数决定,f=1.8/(RT×CT)。

5脚为公共地端;

6脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为50ns驱动能力为±1A。

7脚是直流电源供电端,具有欠、过压锁定功能,芯片功耗为15mW;8脚为5V基准电压输出端,有50mA的负载能力。

UC3842组成的开关电源电路

UC3842组成的开关电源电路

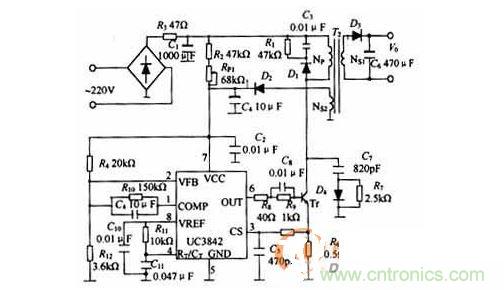

图2 用UC3842驱动开关电源构成开关电源的原理图220V市电由C1、L1滤除电磁干扰,负温度系数的热敏电阻Rt1限流,再经VC整流、C2滤波,电阻R1、电位器RP1降压后加到UC3842的供电端(7脚),为UC3842提供启动电压,电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842提供正常工作电压,另一方面经R3、R4分压加到误差放大器的反相输入端2脚,为UC3842提供负反馈电压,其规律是此脚电压越高驱动脉冲的占空比越小,以此稳定输出电压。4脚和8脚外接的R6、C8决定了振荡频率,其振荡频率的最大值可达500KHz。R5、C6用于改善增益和频率特性。6脚输出的方波信号经R7、R8分压后驱动MOSFEF功率管,变压器原边绕组①②的能量传递到付边各绕组,经整流滤波后输出各数值不同的直流电压供负载使用。电阻R10用于电流检测,经R9、C9滤滤后送入UC3842的3脚形成电流反馈环.所以由UC3842构成的电源是双闭环控制系统,电压稳定度非常高,当UC3842的3脚电压高于1V时振荡器停振,保护功率管不至于过流而损坏。

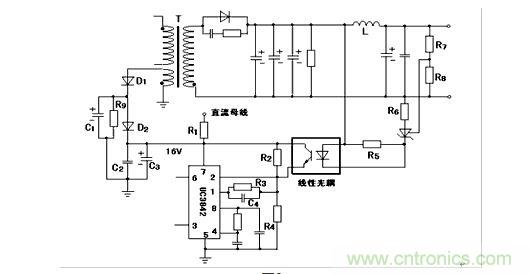

其中:R2改为100K。采用线性光耦改变误差放大器的输入误差电压。

调试

其实很多彩色显示器不开机指示灯不亮的故障,都是UC3842、场效应开关管损坏的问题,要注意UC3842第3脚(电流检测脚)的外接1K电阻是否变大,否则均会烧毁。1脚:误差放大输出,约2.5V;2脚:电压反馈,约2.51V;3脚:电流检测,小于1V;4脚:定时阻容元件,约2V;5脚:接地;6脚:脉冲输出,0-15V方波;7脚:电源,约15V;8脚:基准电压,5V;维修用UC3842组成的微机(彩显或ATX)开关电源过程中,要先将功率管拆掉,通电后测7脚和8脚应有波动电压。或不用本机电源而在7脚外接15V电源(秘诀:这时应将原机的供电滤波电容C4也一并断开,切记),7脚有15V,8脚有5V电,4脚有三角波,6脚有方波输出,则说明UC3842及外围元件是好的。如果只接7脚15V和5脚地,8脚有5V的话,一般UC3842就无问题。这时应重点检查功率管和电源负载。
