不会截短脉冲有选通脉冲串的电路，怎么做到的
品慧电子讯在一个连续时钟源选通完整的时钟脉冲序列，但并不会改变脉冲的时间和数量，这并非易事。很多电路都会出现与门问题。本文就来针对选通脉冲串又不会截短脉冲的电路进行详解。
只要异步选通信号E是高电平，时钟脉冲就会通过与门。哪怕丢失或失真一个脉冲都会很关键，那么简单的与门就不合适了—由于时钟和E之间缺少同步，脉冲串中的第一个和最后一个脉冲经常会失真(比正常脉冲短)。

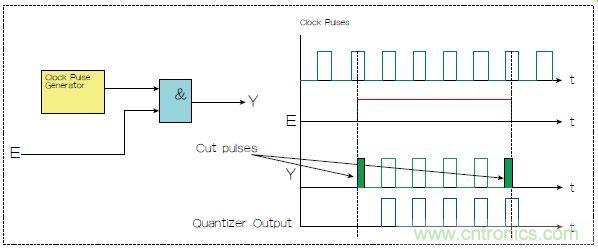

图1：两种选通脉冲串的方法，一种是使用选通信号E和与门(Y输出)，一种是量化器(蓝色)。
本设计实例展示了一种用于综合异步选通电路的数学方法，这种电路可以在不改变脉冲宽度的条件下，从时钟信号中选通一个精确的脉冲串。这种电路被称为量化器。
根据量化器的工作原理做一个状态转换表(图2)。

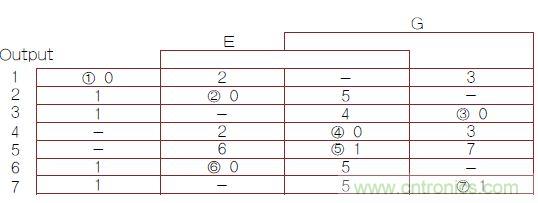

图2：异步有限状态机(FSM)转换主表，其中1,2,3,4,5,6,7带圈的数字是稳定FSM状态号(G是时钟输入)。

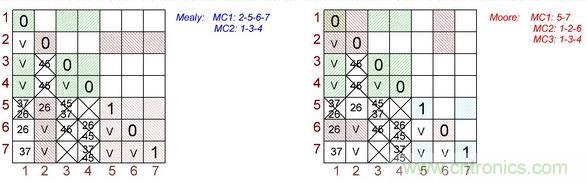

图3：根据Mealy(左)和Moore(右)状态机做出的最终表格对。
借助图2并根据Mealy和Moore状态机可以做出最终的表格对(图3)。图中：
MC1：2-5-6-7和MC2：1-3-4是最大兼容集(根据Mealy状态机)；
MC1：5-7、MC2：1-2-6 和MC3 ：1-3-4 是最大兼容集( 根据Moore状态机)。
从图3可以看到，Moore状态机的总覆盖率要求更大数量的最大兼容子集， 也就是更糟糕。另一方面，第一个状态可以是MC2集和MC3集的一个部分，它代表了用于额外电路优化的机会。但无需进一步考虑这个问题。
现在就很容易画出压缩的状态转换表，并为Z编码的内存单元和输出选通信号Y画出卡诺-维奇图(图4)。

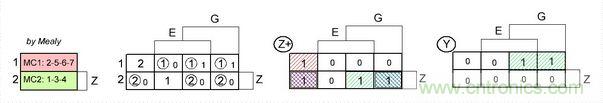

图4：卡诺-维奇图
根据卡诺-维奇图，为综合出来的电路写下逻辑公式：
从这个公式可以看出，其中针对z+的最小项[E●z]不是多余的。它在最小项[G●E]和[G●z]之间扮演着反竞争桥的重要角色，可以消除G的所有边沿处的连续竞争。
式中：E=异步选通信号的反向输入；
G＝时钟；
Y＝量化器输出。
还可以增加一些额外的功能，比如FLAG。当FLAG是低电平时，脉冲串中的第一个脉冲不会被剪切掉， 而是合并进脉冲串并且不会影响其宽度。当FLAG是高电平时，第一个脉冲被切掉，并排除在脉冲串以外。FLAG状态应保持不变直到下一个选通脉冲，因此设备有足够的时间来读取它，并用于进一步处理。
