这款固态继电器，具有过零开关功能？

本文主要解析利用双向晶闸管切换大电流交流负载固态继电器。大多固态继电虽然电路简单，但是本文介绍的却是具有过零开关功能的极简电路。

晶体管Q2作为钳位器，在交流线路电压大约高于15V时禁止晶闸管(SCR)门极驱动电压输出。在线路电压低于该值时，由光耦控制SCR的门极。正向电流流入光耦LED，使电流能从整流后的交流线路流向SCR门极，将其导通。一旦SCR导通，就会有足够的电流流经桥式整流器，使双向SCR导通。

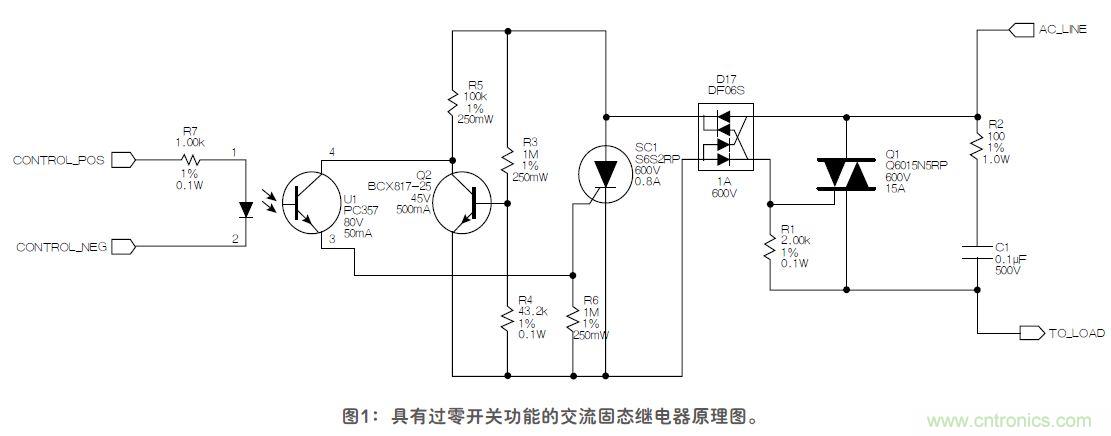

图1：具有过零开关功能的交流固态继电器原理图。

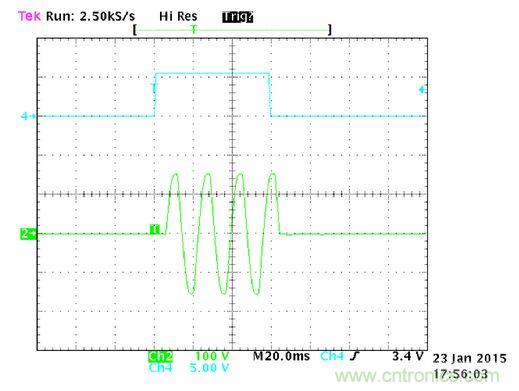

图2：交流电压只在过零点附近导通或关断。
