技术详解：高频逆变电源中后级电路设计

本篇文章主要介绍了高频逆变电源当中的后级电路，并对其中产生的一些问题进行了较为详细的了解。希望大家在阅读过本篇文章之后能够对高频逆变电源中的后级电路有进一步的理解。

区别于普通逆变器，高频逆变电源在进行电流转换的同时，会将低压电转变为高频的低压交流电。由于采用了高频磁芯材料，所以高频逆变电源能很大程度上提高电路的功率密度。在高频逆变电源中，后级电路是一种被设计者们孰知的电路，其功能主要是进行放大和增强。本篇文章就将介绍高频逆变器中的后级电路，结合电路图进行原理的分析和讲解。

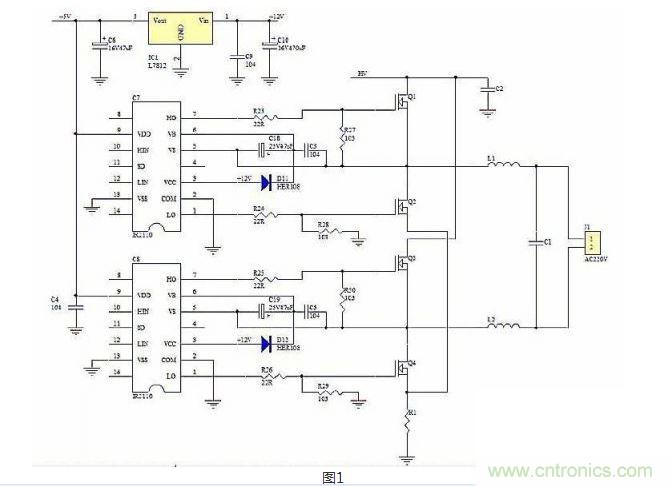

图1米勒电容对高压MOS管安全的影响及其解决办法。

很多人在使用IR2110推动全桥MOS时会变得非常不稳定，经常莫名奇妙地炸管，往往在低压试验时好好的，母线电压一调高就炸了，这确实是个令人非常头疼的问题。这里就先来分析一下MOS管GD结电容，也叫米勒电容对半桥上下两管开关的影响。供分析的电路如下：

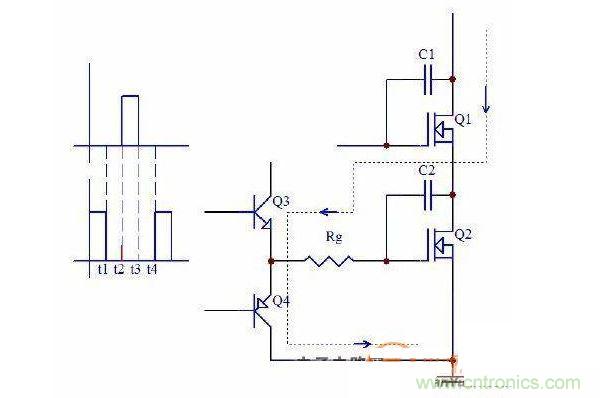

图2图2中C1、C2分别是Q1、Q2的GD结电容，左边上下两个波形分别是Q1、Q2的栅极驱动波形。先从t1-t2死区时刻开始分析，从图2中可以看出这段时间为死区时间，也就是说这段时间内两管都不导通，半桥中点电压为母线电压的一半，也就是说C1,C2充电也是母线电压的一半。当驱动信号运行到t2时刻时，Q1的栅极变为高电平，Q1开始导通，半桥中点的电位急剧上升，C2通过母线电压充电，充电电流通过驱动电阻Rg和驱动电路放电管Q4，这个充电电流会在驱动电阻Rg和驱动电路放电管Q4上产生一个毛刺电压，请看图中t2时刻那条红色的竖线。如果这个毛刺电压的幅值超过了Q2的开启电压Qth，半桥的上下两管就共通了。有时候上下两管轻微共通并不一定会炸管，但会造成功率管发热，在母线上用示波器观察也会看到很明显的干扰毛刺。只有共通比较严重的时候才会炸管。还有一个特性就是母线电压越高毛刺电压也越高，也越会引起炸管。大家知道了这个毛刺电压产生的原理，下面就说一说问题的解决，主要有三种解决方法：1、采用栅极有源钳位电路。可以在MOS管的栅极直接用一个低阻的MOS管下拉，让它在死区时导通；2、采用RC或RCD吸收电路；3、栅极加负压关断，这是效果最好的办法，它可以通过电平平移使毛刺电压平移到源极电平以下，但电路比较复杂；

IR2110应用中需要注意的问题

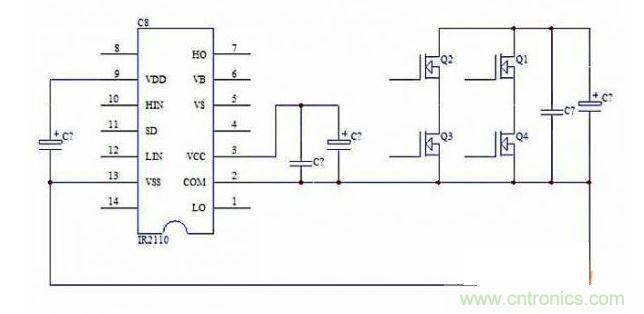

IR2110是IR公司早期推出的半桥驱动器，具有功耗小，电路简单，开关速度快等优点，广泛应用于逆变器的全桥驱动中。对于DIP16封装的IR2110在正弦波逆变器的应用中主要应注意以下几点：图3

1、13脚的逻辑地和2脚的驱动地在布线时要分开来走，逻辑地一般要接到5V滤波电容的负端，再到高压滤波电容的负端，驱动地一般要接到12-15V驱动电源的滤波电容的负端，再到两个低端高压MOS管中较远的那个MOS的源极。如图3所示。2、在正弦波逆变器中因为载波的频率较高，母线电压也较高，自举二极管要使用高频高压的二极管。因为载波占空比接近100%，自举电容的容量要按照基波计算，一般需要取到47-100uF，最好并一个小的高频电容。

正弦波逆变器LC滤波器参数的计算

要准确计算正弦波逆变器LC滤波器的参数确实是件繁琐的事，这里介绍一套近似的简便计算方法，在实际的检验中也证明是可行的。SPWM的滤波电感和正激类的开关电源的输出滤波电感类似，只是SPWM的脉宽是变化的，滤波后的电压是正弦波不是直流电压。如果在半个正弦周期内按电感纹波电流最大的一点来计算是可行的。下面以输出1000W220V正弦波逆变器为例进行LC滤波器的参数的计算，先引入以下几个物理量：Udc：输入逆变H桥的电压，变化范围约为320V-420V；Uo：输出电压，0-311V变化，有效值为220V；D：SPWM载波的占空比，是按正弦规律不断变化的；fsw：SPWM的开关频率，以20kHz为例；Io：输出电流，电感的峰值电流约为1.4Io；Ton：开关管的导通时间，实际是按正弦规律不断变化的；L：LC滤波器所需的电感量；R：逆变器的负载电阻；于是有：L=（Udc-Uo）Ton/（1.4Io）（1）D=Uo/Udc（2）Ton=D/fsw=Uo/（Udc*fsw）（3）Io=Uo/R（4）综合（1）、（3）、（4）有：L=（Udc-Uo）*Uo/（1.4Io*Udc*fsw）=R（1-Uo/Udc）/（1.4fsw）例如，一台输出功率1000W的逆变器，假设最小负载为满载的15%则,R=220*220/（1000*15%）=323Ω从L=R（1-Uo/Udc）/（1.4fsw）可以看出，Uo=Udc的瞬间L=0，不需要电感。Uo越小需要的L越大我们可以折中取当Uo=0.5Udc时的L=323*（1-0.5）/（1.4*20000）=5.8mH这个值是按照输出15%Io时电感电流依然连续计算的，所以比较大，可以根据逆变器的最小负载修正，如最小负载是半载500W，L只要1.7mH了。确定了滤波电感我们就可以确定滤波电容C了，滤波电容C的确定相对就比较容易，基本就按滤波器的截止频率为基波的5-10倍计算就可以了。其计算公式为：
