技术详解：三种实用的UC3842/3的外围电路
UC3842/3的电路设计构造简单、性能极佳，但是仍在UC3842/3的电路设计中需要外围电路实现。这些小功能不难实现，种类繁多，本文对常见的三种UC3842/3外围电路设计进行了详细的分析和讲解。
软起电路
图1 软起电路
这个电路很简单。如图1所示，上电UC3843的8脚有5V电压，通过R22给C11充电，起到软起作用。断电时通过Q4给C11放电。短路保护电路
在用384X做电源时，输出短路后前级的电流比较大，时间一长会损坏MOS，甚至突然短路导致MOS直接损坏，想要避免这种情况就需要用到利用运放来做的短路保护电路。

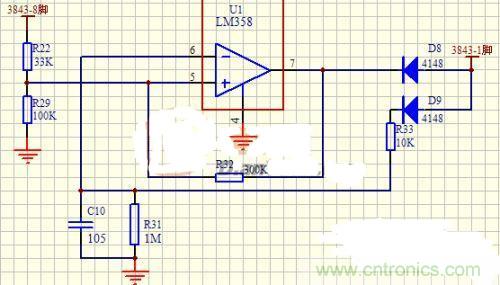

图2 短路保护电路
如图2所示，当输出短路后，电压降低，反馈到前级，前级384X会增大占空比来实现输出的稳定，这时1脚COMP的电压会升高，基本能达到5V左右。
384X的8脚为5V，用电阻分压后用运放的同相输入端做基准，当短路后运放的反向输入端比同相输入端高，然后拉低384X的1脚COMP，关断PWM。C10是个延时电容，R31给C10放电，通过调整C10来改变自启时间。过流与过压保护

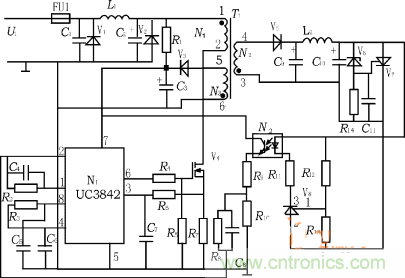

图3 UC3842组成的过流与过压保护原理图
如图3所示，这个电路主要李使宽度变窄，从而达到稳压目的。过流保护原理
当负载电流超过额定值或输出短路，引起开关管V4电流增加，R7上的电压反馈至3脚，当R7上的电压大于1V时，通过内部电流放大器使导通宽度变窄，输出电压下降，同时也使UC3842工作电压下降。当下降至整定电压以下时，过流保护电路工作，达到保护功率管的目的。短路现象消失后，电源自动恢复正常工作。
过压保护
当因某种原因使输出电压过高时，稳压管V6导通，从而触发晶闸管V7导通，使输出端短路，可见过压保护是以过流保护的形式出现的。
本篇文章从实用的角度给出了三种UC3842/3常用的外围电路，在给出这三种电路的原理图的同时还进行了较为详细的讲解，希望大家在阅读过本篇文章之后，能对UC3842/3外围电路的运用有进一步的了解。
